EPLAN电气图实例--PLC输入输出配置(终结篇)

上期回顾(上期主要完成了70CPU1的输出配置)：


这期主要画101页的70SM1的输出配置

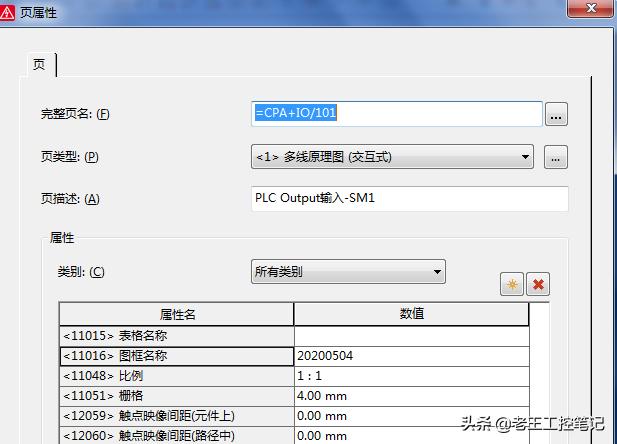

1.0 新建101页的70SM1

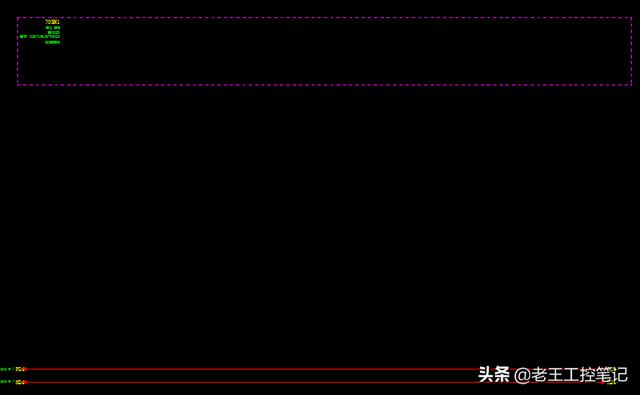

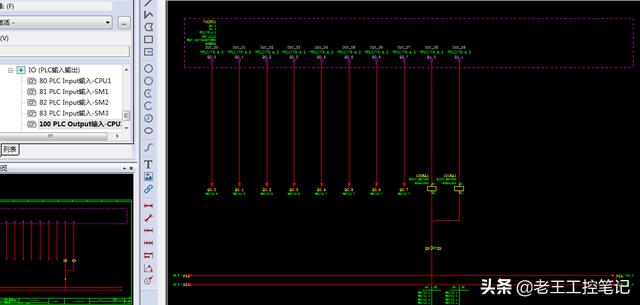

2.0 从100页复制一个PLC盒子和24V电源

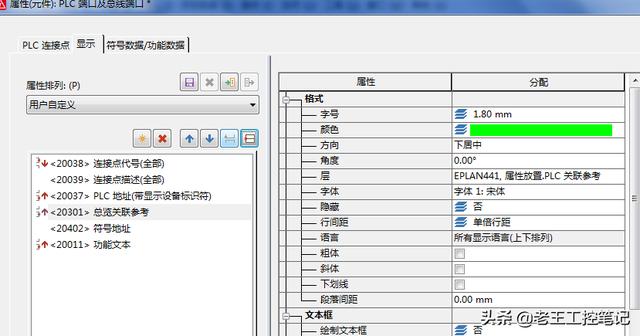

3.0 选择一个接入点，右键属性--显示，关联参考跟功能文本取消固定，然后右键移动属性文本，调整下位置
