c语言峰值保持算法,led频谱显示带峰值保持

最新推荐文章于 2023-12-07 11:08:17 发布
最新推荐文章于 2023-12-07 11:08:17 发布
阅读量522 收藏 1
点赞数
文章标签： c语言峰值保持算法

http://v.youku.com/v_show/id_XMTQ1OTA2ODY4NA==.html?from=y1.7-1.2

http://v.youku.com/v_show/id_XMTQ1OTI2MzM3Ng==.html?from=y1.7-1.2

视频怎么总是显示失败啊！不会弄了

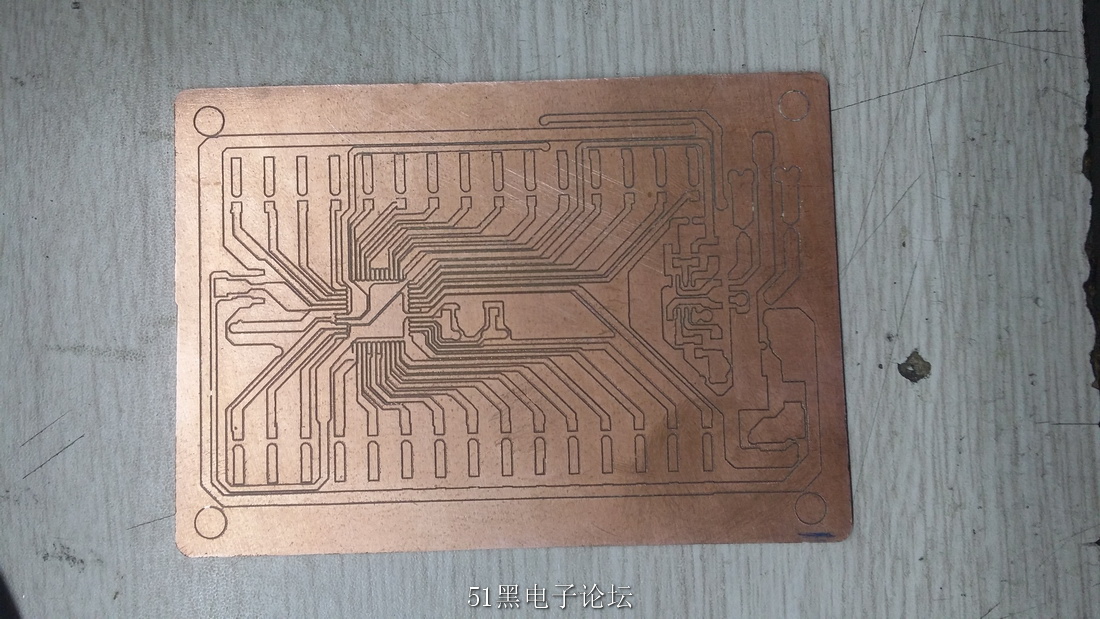

雕刻机刻的线路

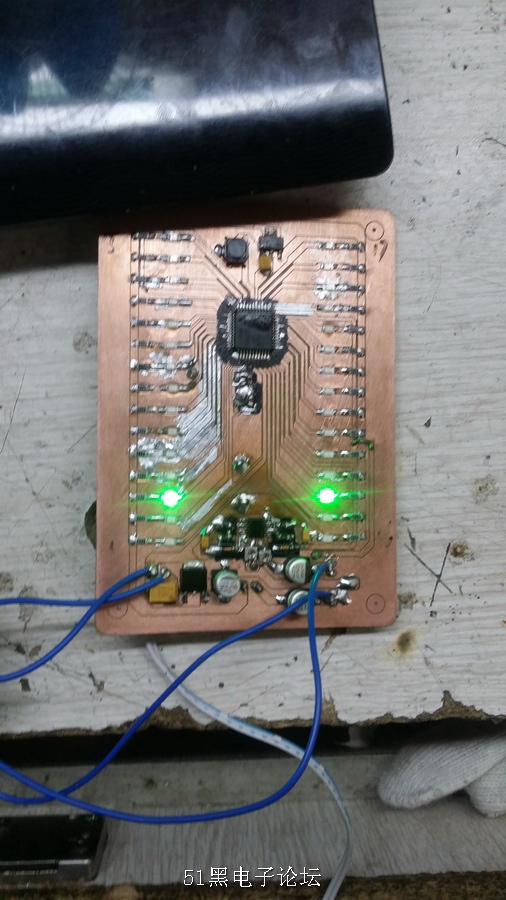

雕刻机刻的不好焊接，容易短路

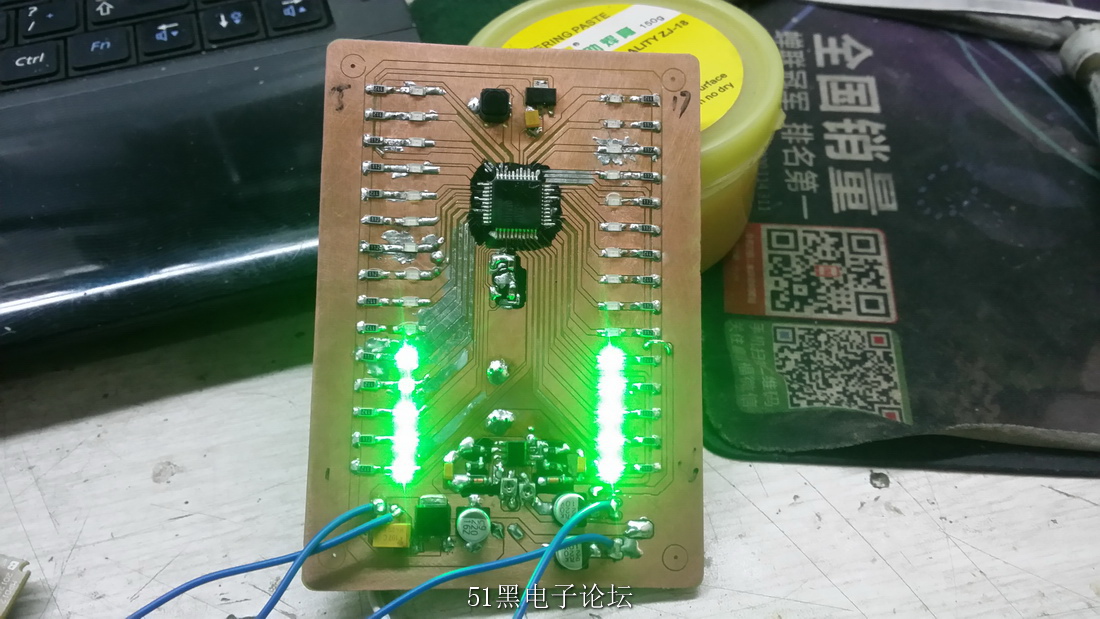

雕刻机刻的线路真心不好焊接啊、容易短路。


代码：

#include                                                                //头文件

#include "STC12C5A60S2.H"                                                   //STC自己的头文件，

#define uchar unsigned char                                                    //两个宏定义

#define uint unsigned int

sbit ledL15=P1^2;sbit ledL14=P1^3;sbit ledL13=P1^4;             //定义左声道15个LED所接的IO口

sbit ledL12=P1^5;sbit ledL11=P1^6;sbit ledL10=P1^7;

sbit ledL9=P3^0;sbit ledL8=P3^1;sbit ledL7=P3^2;

sbit ledL6=P3^3;sbit ledL5=P3^4;sbit ledL4=P3^5;

sbit ledL3=P3^6;sbit ledL2=P3^7;sbit ledL1=P2^0;

sbit ledR15=P0^0;sbit ledR14=P0^1;sbit ledR13=P0^2;           //定义右声道15个LED所接的IO口

sbit ledR12=P0^3;sbit ledR11=P0^4;sbit ledR10=P0^5;

sbit ledR9=P0^6;sbit ledR8=P0^7;sbit ledR7=P2^7;

sbit ledR6=P2^6;sbit ledR5=P2^5;sbit ledR4=P2^4;

sbit ledR3=P2^3;sbit ledR2=P2^2;sbit ledR1=P2^1;

uint ADC_resultL,ADC_resultR,voL,voR;                                  //定义几个unsigned int型和unsigned char型变量

uchar numL,numR,tt0,tt1,ttL,ttR,biaozhiL,biaozhiR,xuantingL,xuantingR,xialuoL,xialuoR,pfL,pfR;

void delay(uchar z)                                                               //延时程序

{

uchar x,y;

for(x=z;x>0;x--)

for(y=100;y>0;y--);

}

void displayL()                                                                    //左声道显示程序

{

if(pfL==1)

ledL1=0;

else

{

if(numL>=1)ledL1=0;        else ledL1=1;

}

if(pfL==2)

ledL2=0;

else

{

if(numL>=2)ledL2=0;        else ledL2=1;

}

if(pfL==3)

ledL3=0;

else

{

if(numL>=3)ledL3=0;        else ledL3=1;

}

if(pfL==4)

ledL4=0;

else

{

if(numL>=4)ledL4=0;        else ledL4=1;

}

if(pfL==5)

ledL5=0;

else

{

if(numL>=5)ledL5=0;        else ledL5=1;

}

if(pfL==6)

ledL6=0;

else

{

if(numL>=6)ledL6=0;        else ledL6=1;

}

if(pfL==7)

ledL7=0;

else

{

if(numL>=7)ledL7=0;        else ledL7=1;

}

if(pfL==8)

ledL8=0;

else

{

if(numL>=8)ledL8=0;        else ledL8=1;

}

if(pfL==9)

ledL9=0;

else

{

if(numL>=9)ledL9=0;        else ledL9=1;

}

if(pfL==10)

ledL10=0;

else

{

if(numL>=10)ledL10=0;        else ledL10=1;

}

if(pfL==11)

ledL11=0;

else

{

if(numL>=11)ledL11=0;        else ledL11=1;

}

if(pfL==12)

ledL12=0;

else

{

if(numL>=12)ledL12=0;        else ledL12=1;

}

if(pfL==13)

ledL13=0;

else

{

if(numL>=13)ledL13=0;        else ledL13=1;

}

if(pfL==14)

ledL14=0;

else

{

if(numL>=14)ledL14=0;        else ledL14=1;

}

if(pfL==15)

ledL15=0;

else

{

if(numL>=15)ledL15=0;        else ledL15=1;

}

}

void displayR()                                                                    //右声道显示程序

{

if(pfR==1)

ledR1=0;

else

{

if(numR>=1)ledR1=0;        else ledR1=1;

}

if(pfR==2)

ledR2=0;

else

{

if(numR>=2)ledR2=0;        else ledR2=1;

}

if(pfR==3)

ledR3=0;

else

{

if(numR>=3)ledR3=0;        else ledR3=1;

}

if(pfR==4)

ledR4=0;

else

{

if(numR>=4)ledR4=0;        else ledR4=1;

}

if(pfR==5)

ledR5=0;

else

{

if(numR>=5)ledR5=0;        else ledR5=1;

}

if(pfR==6)

ledR6=0;

else

{

if(numR>=6)ledR6=0;        else ledR6=1;

}

if(pfR==7)

ledR7=0;

else

{

if(numR>=7)ledR7=0;        else ledR7=1;

}

if(pfR==8)

ledR8=0;

else

{

if(numR>=8)ledR8=0;        else ledR8=1;

}

if(pfR==9)

ledR9=0;

else

{

if(numR>=9)ledR9=0;        else ledR9=1;

}

if(pfR==10)

ledR10=0;

else

{

if(numR>=10)ledR10=0;        else ledR10=1;

}

if(pfR==11)

ledR11=0;

else

{

if(numR>=11)ledR11=0;        else ledR11=1;

}

if(pfR==12)

ledR12=0;

else

{

if(numR>=12)ledR12=0;        else ledR12=1;

}

if(pfR==13)

ledR13=0;

else

{

if(numR>=13)ledR13=0;        else ledR13=1;

}

if(pfR==14)

ledR14=0;

else

{

if(numR>=14)ledR14=0;        else ledR14=1;

}

if(pfR==15)

ledR15=0;

else

{

if(numR>=15)ledR15=0;        else ledR15=1;

}

}

void init()                                                                          //初始化程序

{

TMOD=0x11;                           //设定定时器0、1工作方式

EA=1;                                         //开总中断

TH0=0xb1;                                  //高8位装初值 TH0=(65536-20000)/256;

TL0=0xe0;                                 //低8位装初值 TL0=(65536-20000)%256;

ET0=1;                                         //开定时器0

TR0=1;                                         //启动定时器0

TH1=0xd8;                                 //高8位装初值TH1=(65536-10000)/256

TL1=0xf0;                                 //低8位装初值TL1=(65536-10000)%256

ET1=1;                                         //开定时器1

TR1=1;                                         //启动定时器1

}

//---------------------------------------------------------------------

//以下选择 ADC 转换速率，只能选择其中一种

//            SPEED1 SPEED0  A/D转换所需时间

#define AD_SPEED   0x60 //  0110,0000   1      1   70 个时钟周期转换一次,

//  CPU工作频率21MHz时 A/D转换速度约 300KHz

//#define AD_SPEED   0x40 //0100,0000   1      0     140 个时钟周期转换一次

//#define AD_SPEED   0x20 //0010,0000   0      1     280 个时钟周期转换一次

//#define AD_SPEED   0x00 //0000,0000   0      0     420 个时钟周期转换一次

//---------------------------------------------------------------------

/*---------------------------------------------------------------------

STC12C5A60S2单片机AD转换函数,直接引用于宏晶科技网站

----------------------------------------------------------------------*/

uint ad_zhuanhuan(uchar channel)

{

uchar AD_finished=0;            //存储 A/D 转换标志

ADC_RES = 0;                                        //高八位清零

ADC_RESL = 0;                                        //低两位清零

channel &= 0x07;                //0000,0111 清0高5位

ADC_CONTR = AD_SPEED;

_nop_();

ADC_CONTR |= channel;           //选择 A/D 当前通道

_nop_();

ADC_CONTR |= 0x80;              //启动 A/D 电源

delay(1);                       //使输入电压达到稳定

ADC_CONTR |= 0x08;              //0000,1000 令 ADCS = 1, 启动A/D转换,

AD_finished = 0;

while (AD_finished ==0 )        //等待A/D转换结束

{

AD_finished = (ADC_CONTR & 0x10); //0001,0000 测试A/D转换结束否

}

ADC_CONTR &= 0xE7;              //1111,0111 清 ADC_FLAG 位, 关闭A/D转换,

return (ADC_RES*256+ADC_RESL);               //返回 A/D 高 8 位转换结果

}

void main()                                                      //主程序

{

P4SW=0x70;                                           //0x70=0111 0000 ,将P4.4 P4.5 P4.6设置成IO口

init();

//        ADRJ = AUXR1^2:

//        0: 10 位A/D 转换结果的高8 位放在ADC_RES 寄存器, 低2 位放在ADC_RESL 寄存器

//        1: 10 位A/D 转换结果的最高2 位放在ADC_RES 寄存器的低2 位, 低8 位放在ADC_RESL 寄存器

//        AUXR1 &= ~0x04;               //0000,0100, 令 ADRJ=0

AUXR1 |= 0x04;                  //0000,0100, 令 ADRJ=1

ADC_CONTR |= 0x80;              //1000,0000 打开 A/D 转换电源，启动AD转换

P1ASF = 0x03;                   //0000,0011, 将 P1.0 P1.1 置成模拟口

while(1)

{

voL= ADC_resultL*5.0;                                  //左声道电平转换结果。语句中5.0=5*1.0其中*1.0是必不可少

//的,不然C语言作整数处理,没有想要的结果产生.

if(voL>2000) numL=14;

else if(voL>1635) numL=13;

else if(voL>1432) numL=12;

else if(voL>1270) numL=11;

else if(voL>1130) numL=10;

else if(voL>1006) numL=9;

else if(voL>895) numL=8;

else if(voL>797) numL=7;

else if(voL>709) numL=6;

else if(voL>650) numL=5;

else if(voL>400) numL=4;

else if(voL>262) numL=3;

else if(voL>159) numL=2;

else if(voL>70) numL=1;

else numL=0;

if(pfL<=numL)                           //检测如果漂浮物不高于峰值就让漂浮物置于峰值上面，同时 标志位 置0

{

pfL=numL+1;

biaozhiL=0;                        //标志位 置0

xuantingL=10;                   //变量xuantingL   改变此值可以设定左漂浮物悬停时间

}

else                                         //if(pfL>numL) 如果漂浮物高于峰值就把标志位置1

{

biaozhiL=1;                      //标志位 置1

}

displayL();                                //显示左声道具体电平值的段

voR= ADC_resultR*5.0;             //左声道电平转换结果。原理同上边左声道

if(voR>2000) numR=14;

else if(voR>1635) numR=13;

else if(voR>1432) numR=12;

else if(voR>1270) numR=11;

else if(voR>1130) numR=10;

else if(voR>1006) numR=9;

else if(voR>895) numR=8;

else if(voR>797) numR=7;

else if(voR>709) numR=6;

else if(voR>650) numR=5;

else if(voR>400) numR=4;

else if(voR>262) numR=3;

else if(voR>159) numR=2;

else if(voR>70) numR=1;

else numR=0;

if(pfR<=numR)

{

pfR=numR+1;

biaozhiR=0;

xuantingR=10;

}

else

{

biaozhiR=1;

}

displayR();                              //显示右声道具体电平值的段

}

}

void timer0() interrupt 1                          //定时器0中断程序

{

TH0=0xb1;

TL0=0xe0;

tt0++;

if (tt0>=1)                                       //20ms转换一次.

{

tt0=0;

ADC_resultL = ad_zhuanhuan(0); //P1.0 为 A/D 当前通道, 测量结果存ADC_result0

ADC_resultR = ad_zhuanhuan(1); //P1.1 为 A/D 当前通道, 测量结果存ADC_result7

}

}

void timer1() interrupt 3                          //定时器1中断程序

{

//再装一次初值

TH1=0xd8;

TL1=0xf0;

tt1++;

if(tt1>=1)

{

if(biaozhiL)

{

ttL++;

if(ttL>7)                          //改变此值可以设定左漂浮物下降速度

{

if(xuantingL==0)

pfL--;

else if(xuantingL>0)

xuantingL--;

ttL=0;

}

}

if(biaozhiR)

{

ttR++;

if(ttR>7)                            //改变此值可以设定右漂浮物下降速度

{

if(xuantingR==0)

pfR--;

else if(xuantingR>0)

xuantingR--;

ttR=0;

}

}

tt1=0;

}

}
