>>系统概述

云服务是目前IT行业的一个重要利润增长点，是各大IT巨头争相争夺的焦点。腾讯“云战略”正是在这种行业背景下应运而生，数据中心机房为云战略提供数据的采集与存储服务，是云战略中最关键一环。天津腾讯数据中心机房承担着京津冀地区用户数据的采集与存储，为用户提供全天候的数据服务。

如何确保数据中心机房安全、稳定的运行，就成为机房建设重点考虑的问题。机房监控系统正是针对这一需求，应运而生。机房监控系统，实时监控机房环境、供电、门禁、消防等设备运行状态，可以及时发现设备运行中的隐患，做到防患于未然。

>>系统简介

宇泰科技串口服务器UG-6012凭借卓越的硬件品质和强大的软件功能，成功中标腾讯天津数据中心机房监控系统。该项目共有两期，每期四个机房，每个机房有10组机柜，每组机柜部署1台串口服务器，串口服务器通过接入交换机，将数据上传到通信管理机，通信管理机将汇总数据上传到后台服务器，拓扑结构如下：

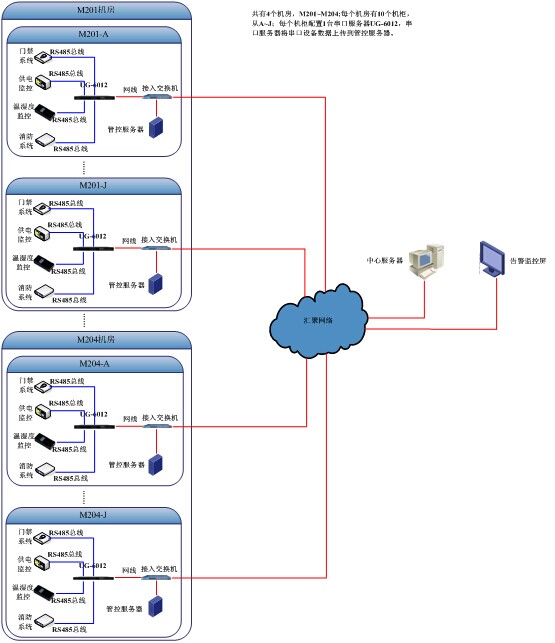

>>拓扑方案图

>>方案特点

》UG-6012为工业级串口服务器，性能稳定。

》双电源输入，主备冗余，宽压供电，提高设备的可靠性。

》支持虚拟串口与socket等多种通信方式。

》完善的网络管理功能，支持CLI、Telnet、WEB等常见管理方式外，还拥有强大的SNMP管理功能。

>>主要设备

UG-6012工业级串口服务器

UG-6012工业级串口服务器是异步串行口RS485和以太网之间的一个转换器。是一个带有CPU和嵌入式OS及完整TCP/IP协议栈的独立智能设备。完成RS485和以太网之间的数据双向透明传输，可以让RS485串口设备立即联接网络，监控机房环境、供电、门禁、消防等设备运行状态数据实时上传监控中心监控系统，实现实时监控，保证机房安全、稳定运行。

●集成I/O功能，每个端口电源输出控制功能；

●英文菜单配置界面,操作模式丰富，满足不同行业的应用；

●具有Reset 键，长按大概5秒恢复出厂设置。

●具有10/100M 自适应以太网端口，支持手动设置；

●每个网口和串口都有独立的指示灯，方便地指示工作状态；

●外观特性：黑色亚光金属外壳，LCD 显示屏，4 个操作按钮，LED 指示灯；

●安装方式： 19 英寸机柜 1U 侧耳架式安装；

●额定电压：双路 100-240VAC 供电，并支持 240VDC/336VDC；

●额定功耗：≤20W(系统自身)；

●通讯端口： RJ45 串口光电隔离及 15KV ESD 防护，网口 1.5KV 防护；

●通讯总线：2 线制 RS485 差分总线；

●通讯协议：Modbus RTU/ ModbusTCP 转 TCP/IP 协议透明传输；

●端口供电：12VDC 端口供电，软件控制供电开闭；

●11 路 RS485 端口，端口供电最大 500mA；

●2 路独立 12VDC 输出端子，每路供电最大 5A；

●ARM 芯片方案，嵌入式 Linux，系统通电自启动；

●安规认证：CE 认证(含 ROHS 报告)；

●支持ARP、IP、ICMP、UDP、TCP、PPP、HTTP、TELNET、DNS, DHCP,PAP，CHAP 等协议；

●串口波特率：50bps-460.8kbps；

●校验位：None、Odd、Even、Mark、Space；

●数据位：5、6、7、8；

●停止位：1、1.5、2；

●流量控制：RTS/CTS、XON/XOFF；

●UG-6012串口服务器出厂IP地址 192.168.0.1 子网页码 255.255.255.0；

●工作温度-40℃~85℃

●支持SNMP v1， v2， v3

●平均无故障时间(MTBF)高达320000H
