为了避免出现数据丢失以及保证 SDDC 组件的正常运行，启动和关闭 VMware Cloud Foundation 环境中的组件应该遵循特定的顺序。比如，在关闭管理工作负载域之前，应该先关闭 VI 工作负载域，如果 VI 工作负载域集群中还运行了 vSphere Supervisor 解决方案（之前叫 vSphere with Tanzu/vSphere IaaS Control Plane），应该先关闭容器化工作负载以及管理组件后再执行 VI 工作负载域关闭工作流。如果是启动 VCF 环境，首先应该启动管理工作负载域组件，然后再启动 VI 工作负载域以及工作负载虚拟机。

注意，以下内容为个人学习整理，有关更多内容和细节请参考官方产品文档《Shutdown and Startup of VMware Cloud Foundation》。

一、关闭 VCF 环境#

由于当前 VCF 测试环境并不是一个完整的 VCF 环境，没有 VI 工作负载域，也并没有使用其他解决方案（如 DR 灾难恢复和 CMP 云管平台），所以下面有些不会列出具体的操作过程，只会大概分解并解释整个关闭 VCF 环境的过程。

(1) VI 工作负载域#

如果 VI 工作负载域中使用了 vSphere Supervisor 解决方案，请单独访问《Shut Down a Virtual Infrastructure Workload Domain with vSphere with Tanzu》了解关闭过程。注意，如果当前 VI 工作负载域的 NSX Manager 和 NSX Edge 集群被多个其他 VI 工作负载域共享，请先关闭其他 VI 工作负载域中的工作负载虚拟机，然后再关闭其他 VI 工作负载域，最后再执行当前 VI 工作负载域关闭工作流。注意，如果使用了 ELM 增强型链接模式，则登录其中任意一个 vCenter Server 即可访问所有 VI 工作负载域并执行此过程；如果未使用 ELM 增强型链接模式，则需要登录所有 VI 工作负载域的 vCenter Server 并执行此过程。

1）关闭 VI 域 VM#

2）关闭 Live Site Recovery#

可以尽晚关闭 Live Site Recovery 和 vSphere Replication，以便在发生灾难事件时保护管理虚拟机。如果使用了 VMware Live Site Recovery（之前叫 Site Recovery Manager）解决方案，关闭过程详见：《Shutdown and Startup of Site Protection and Disaster Recovery for VMware Cloud Foundation》

3）关闭 vSphere Replication#

如果单独使用了 vSphere Replication 或搭配了 Live Site Recovery 解决方案，关闭过程详见：《Shutdown and Startup of Site Protection and Disaster Recovery for VMware Cloud Foundation》

4）关闭 NSX Edge#

登录管理域 vCenter Server，找到 VI 域的 NSX Edge 虚拟机，右击“关闭客户机操作系统”，对其余 NSX Edge 节点重复执行该操作。关闭 VCF 环境 NSX SDN 网络与物理数据中心网络之间的南北向流量。

5）关闭 NSX Manager#

登录管理域 vCenter Server，找到 VI 域的 NSX Manager 虚拟机，右击“关闭客户机操作系统”，对其余 NSX Manager 节点重复执行该操作。

6）关闭 vCLS#

7）关闭 vSphere/vSAN#

登录 VI 域 vCenter Server，导航到 vSAN 集群，检查 Skyline 运行状况以及重新同步状态是否都正常，如果主机在 lockdown 模式下，请将主机的 root 账户添加到 Exception Users （异常用户）列表，最后右键单击 vSAN 集群，然后选择“vSAN”->“关闭集群”。

8）关闭 vCenter Server#

登录管理域 vCenter Server，找到 VI 域的 vCenter Server 虚拟机，右击“关闭客户机操作系统”。

(2) 管理工作负载域#

关闭完所有 VI 工作负载域中的组件后，可以开始关闭管理工作负载域。注意，如果 VMware Cloud Foundation 使用了整合架构部署，请先关闭管理域中所有工作负载虚拟机以及其他虚拟机，然后再执行管理工作负载域关闭工作流。注意，由于 SDDC Manager 在执行整个操作期间要被关闭，因此建议提前通过 lookup_passwords 命令查看并保存管理域 vCenter Server 和 ESXi 主机的密码凭据，以备不时之需。注意，如果管理域中包含像 AD/NTP/DNS/DHCP 等基础服务虚拟机，不能使用下面的 vSphere/vSAN 集群关闭向导，请将这些虚拟机以及 vCenter Server 迁移到管理域集群的第一台 ESXi 主机上，然后执行手动关闭流程。

1）关闭管理域 VM#

登录管理域 vCenter Server，找到并关闭工作负载虚拟机。

2）关闭 Aira Automation#

如果使用了 VMware Aira Automation（之前叫 vRealize Automation）解决方案，关闭过程详见：《Shutdown and Startup of Private Cloud Automation for VMware Cloud Foundation》

3）关闭 Aira Operations#

如果使用了 VMware Aira Operations（之前叫 vRealize Operations）解决方案，关闭过程详见：《Shutdown and Startup of Intelligent Operations Management for VMware Cloud Foundation》

4）关闭 Workspace ONE Access#

以 vcfadmin@local 的身份登录到 Aira Suite Lifecycle，在环境页面找到 VMware Identity Manager，选择关闭电源。

5）关闭 Aira Suite Lifecycle#

登录管理域 vCenter Server，找到 Aira Suite Lifecycle 虚拟机，右击“关闭客户机操作系统”。

6）关闭 Live Site Recovery#

7）关闭 vSphere Replication#

8）关闭 Aira Operations for Logs#

可以尽晚关闭 VMware Aria Operations for Logs，以收集有助于对潜在问题进行故障排除的日志数据。如果使用了 VMware Aira Operations for Logs（之前叫 vRealize Log Insight）解决方案，关闭过程详见：《Shutdown and Startup of Intelligent Logging and Analytics for VMware Cloud Foundation》

9）关闭 NSX Edge#

登录管理域 vCenter Server，找到管理域的 NSX Edge 虚拟机，右击“关闭客户机操作系统”，对其余 NSX Edge 节点重复执行该操作。关闭 VCF 环境 NSX SDN 网络与物理数据中心网络之间的南北向流量。

10）关闭 NSX Manager#

登录管理域 vCenter Server，找到管理域的 NSX Manager 虚拟机，右击“关闭客户机操作系统”，对其余 NSX Manager 节点重复执行该操作（当前测试环境只有一个）。

11）关闭 SDDC Manager#

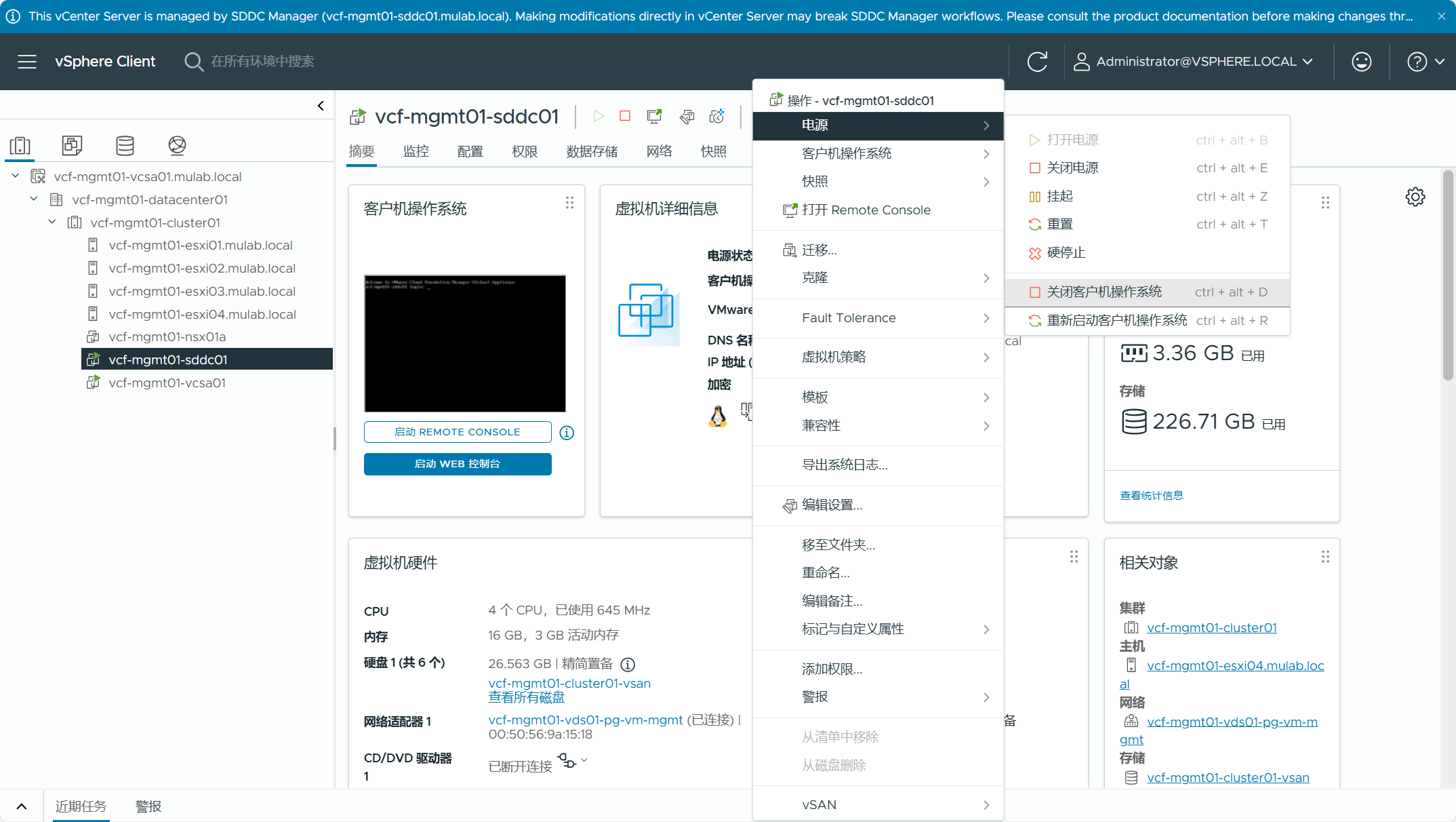

登录管理域 vCenter Server，找到管理域的 SDDC Manager 虚拟机，右击“关闭客户机操作系统”。

12）关闭 vSphere/vSAN#

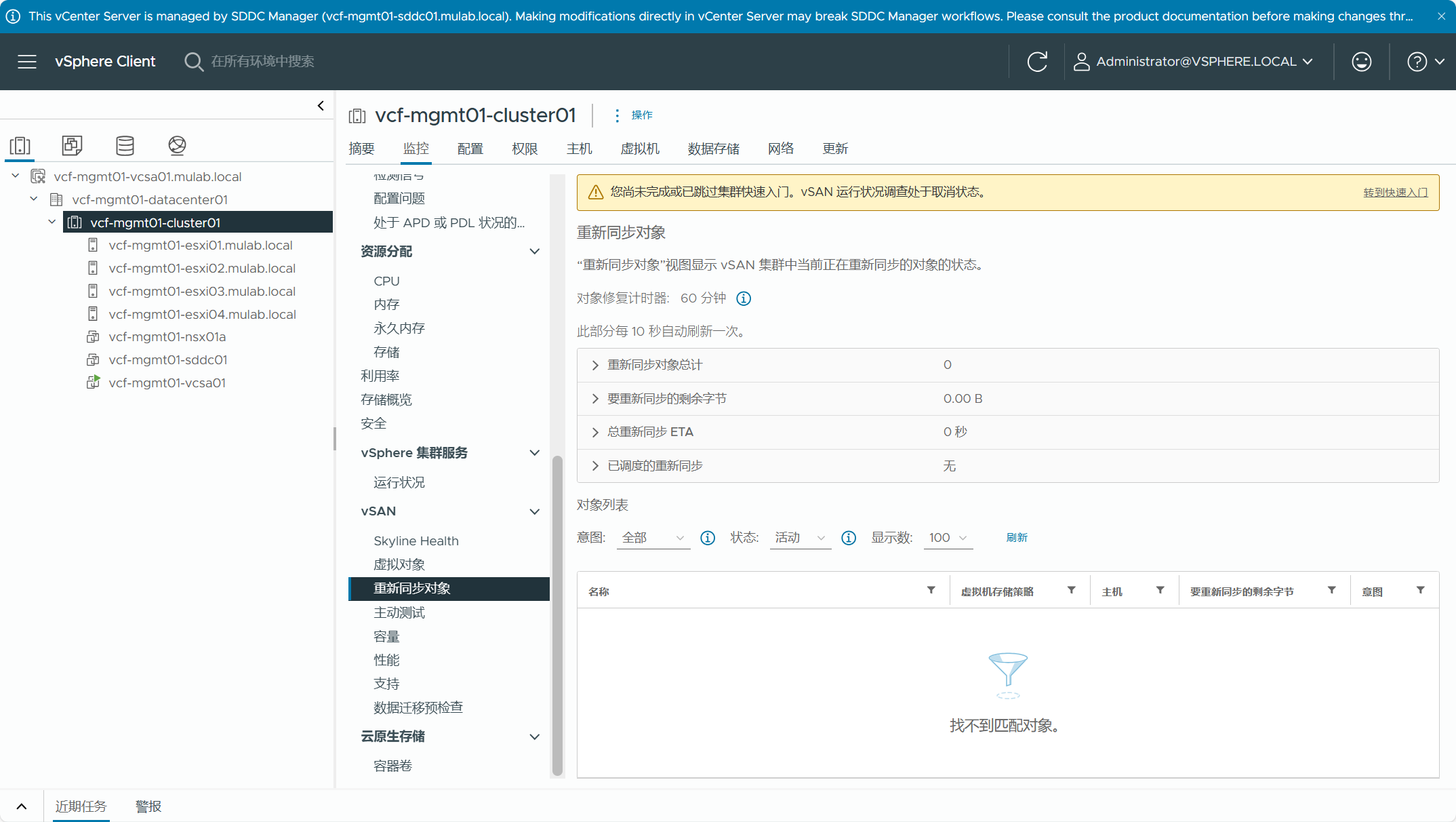

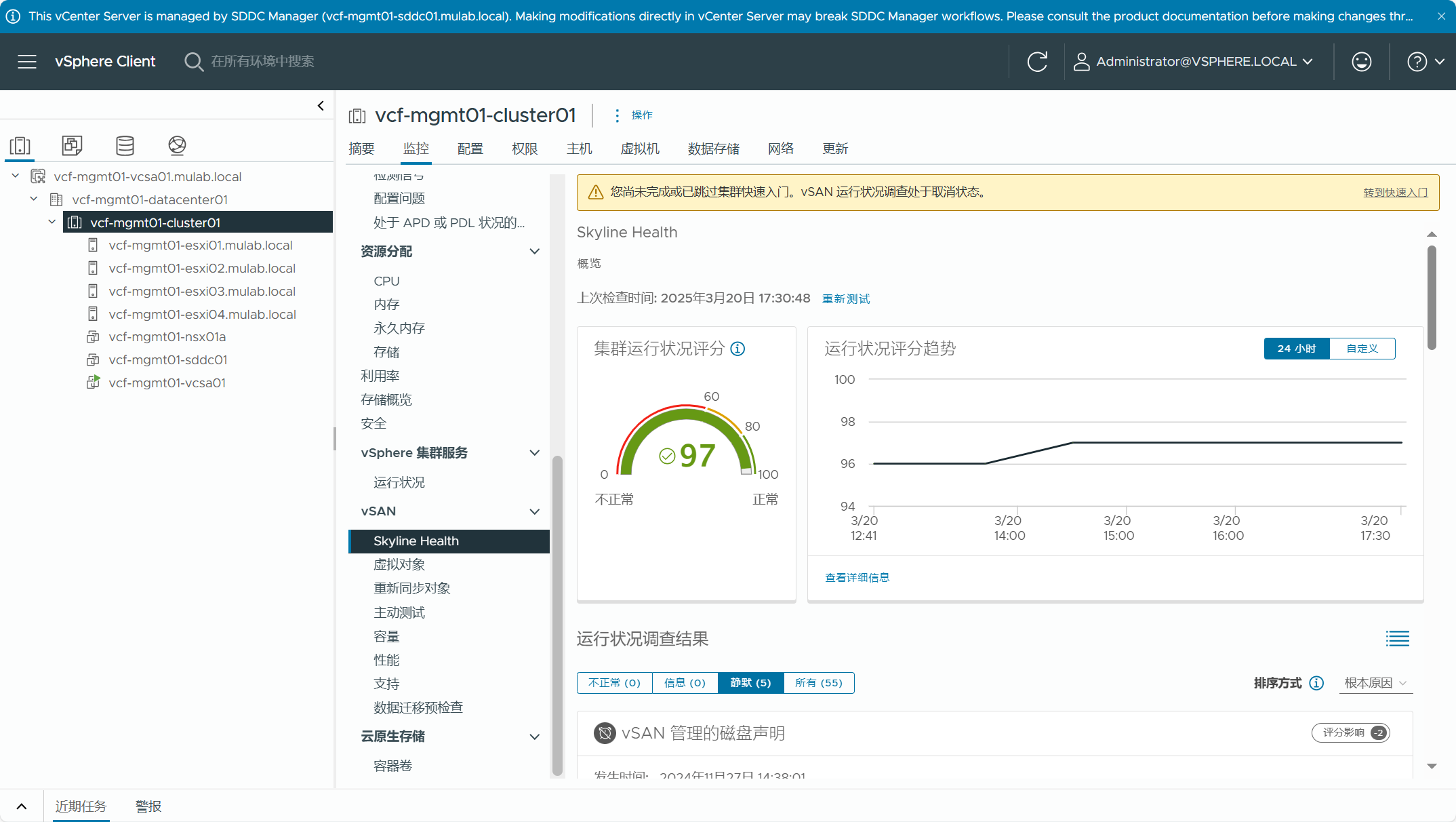

登录管理域 vCenter Server，导航到 vSAN 集群，检查 Skyline 运行状况以及重新同步状态是否都正常。

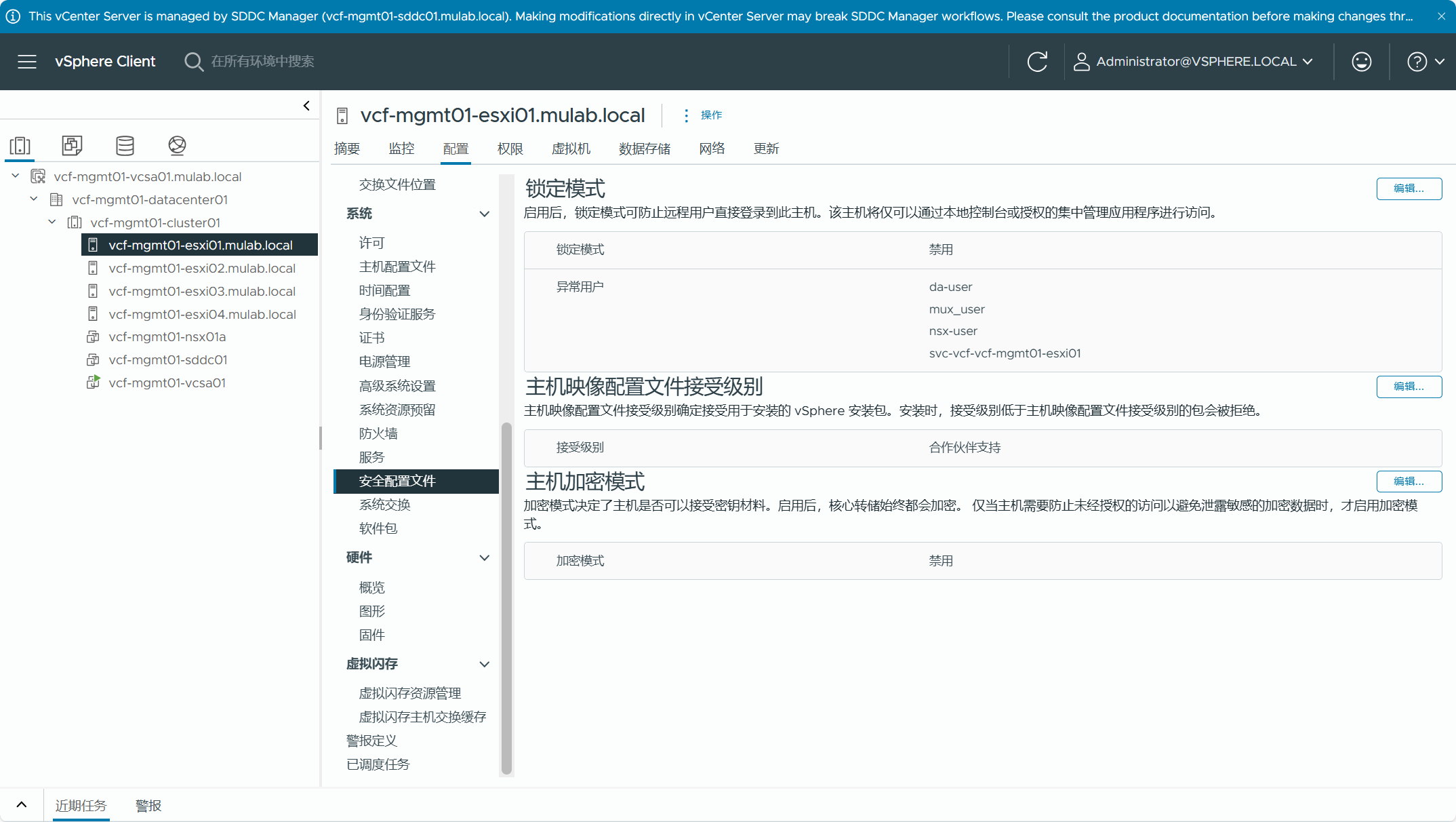

如果主机在 lockdown 模式下，请将主机的 root 账户添加到 Exception Users （异常用户）列表。

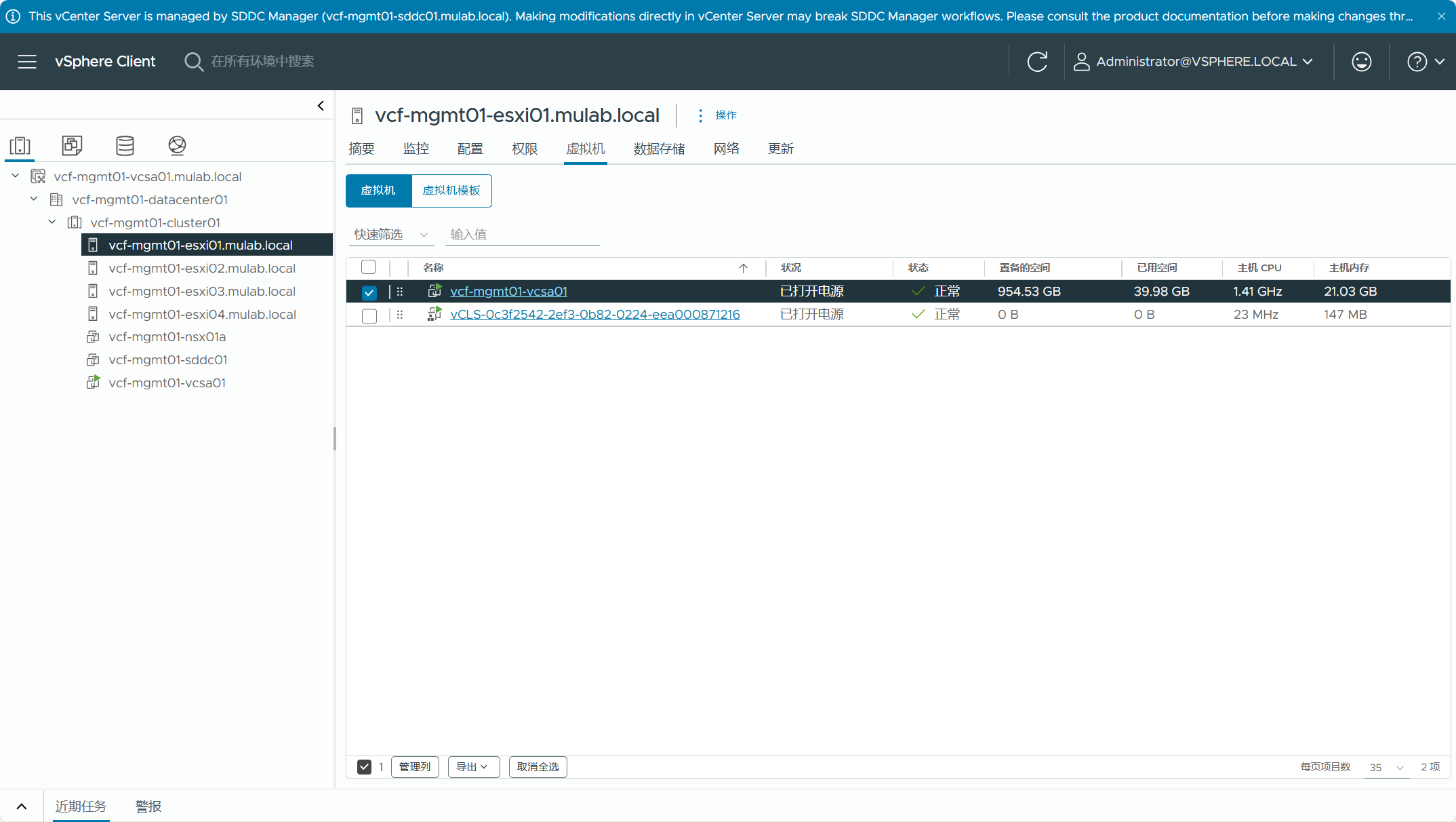

为了减少后面启动 VCF 环境管理域管理组件的时间，以及在发生意外情况下可以准确快速的找到 vCenter Server 虚拟机的位置，请将管理域 vCenter Server 虚拟机迁移到管理域默认管理集群中的第一个 ESXi 主机上。

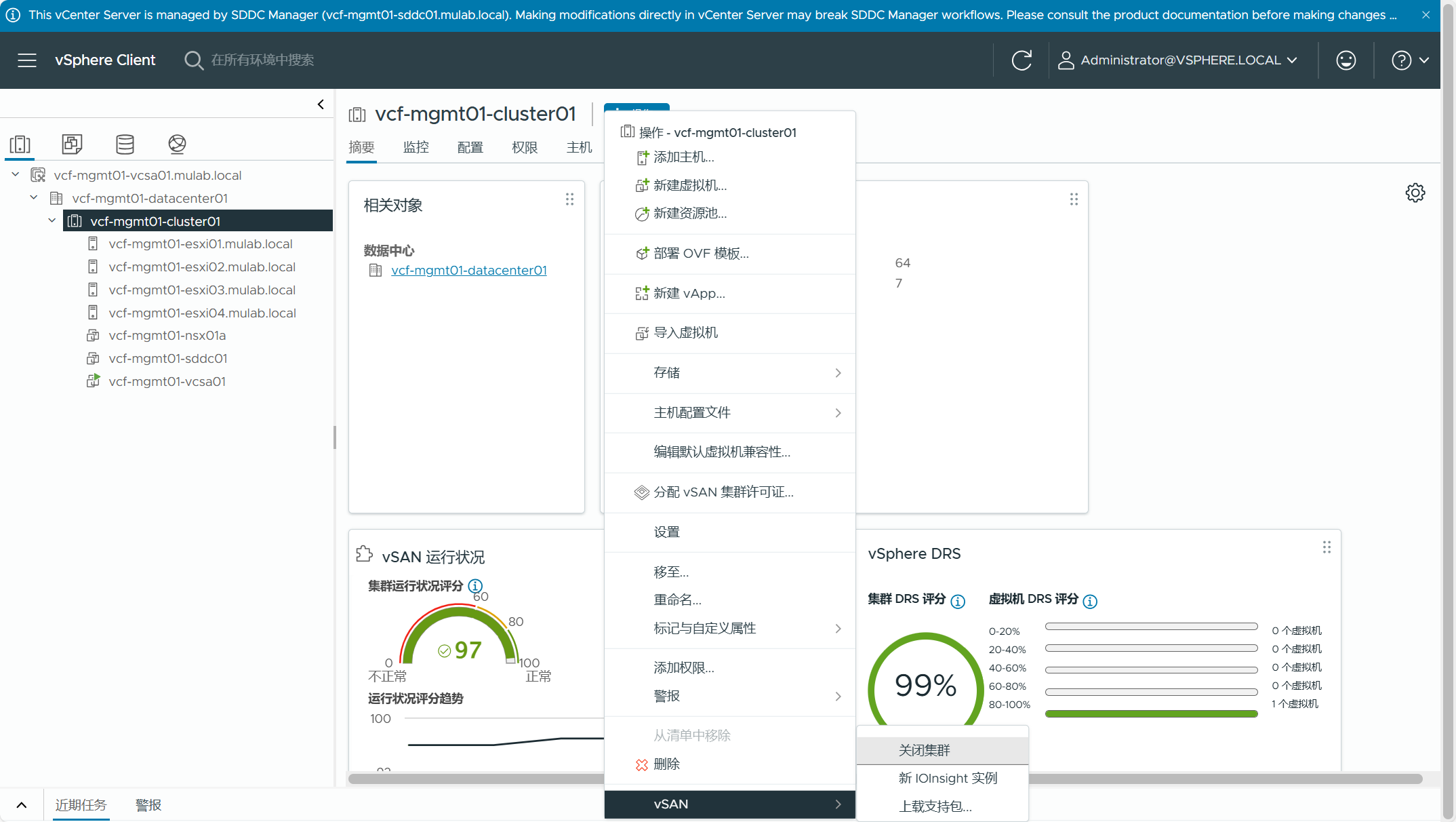

最后右键单击 vSAN 集群，然后选择“vSAN”->“关闭集群”。

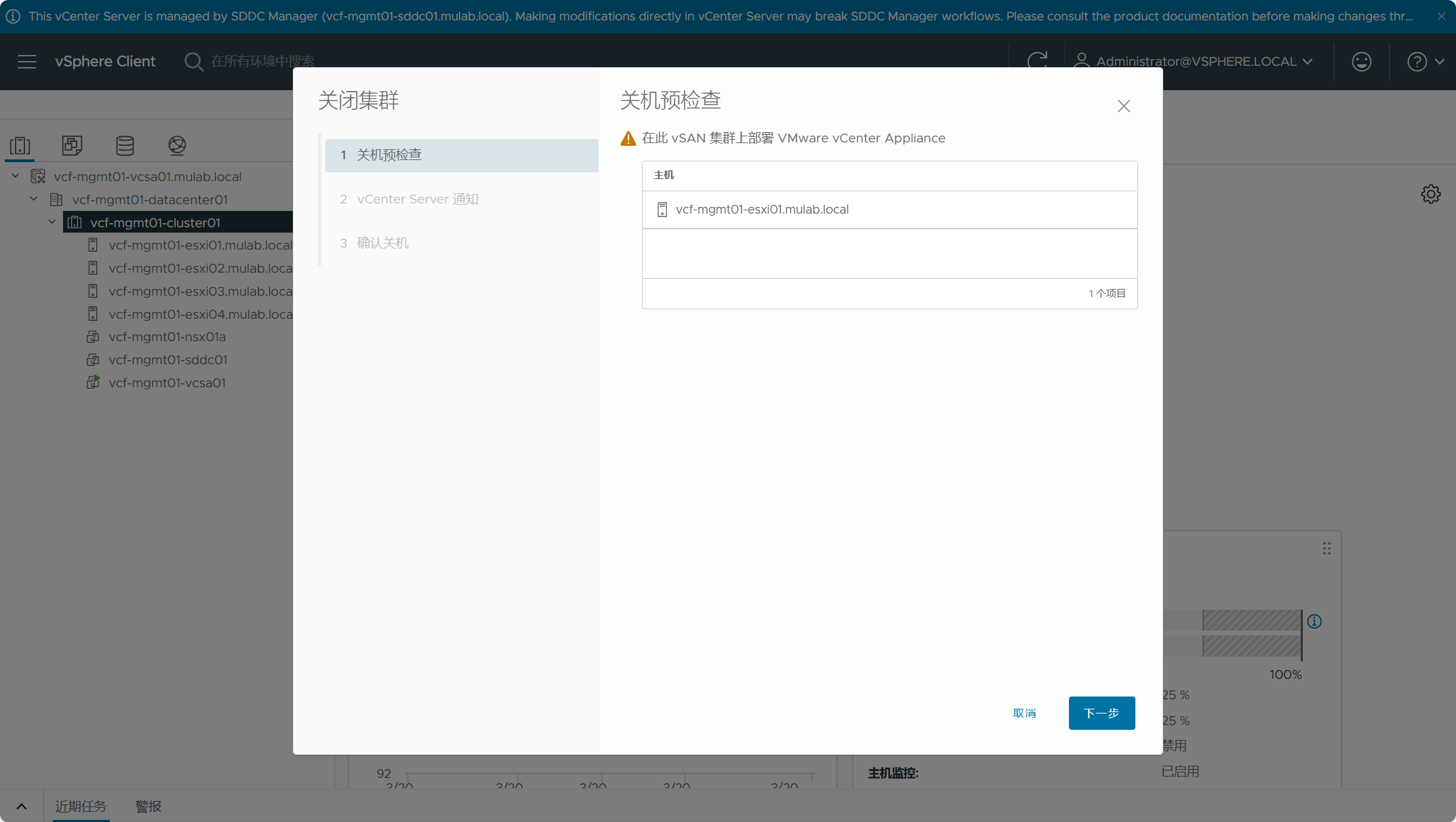

关闭集群预检查，请确定 vCenter Server 虚拟机所在的位置，点击下一步。

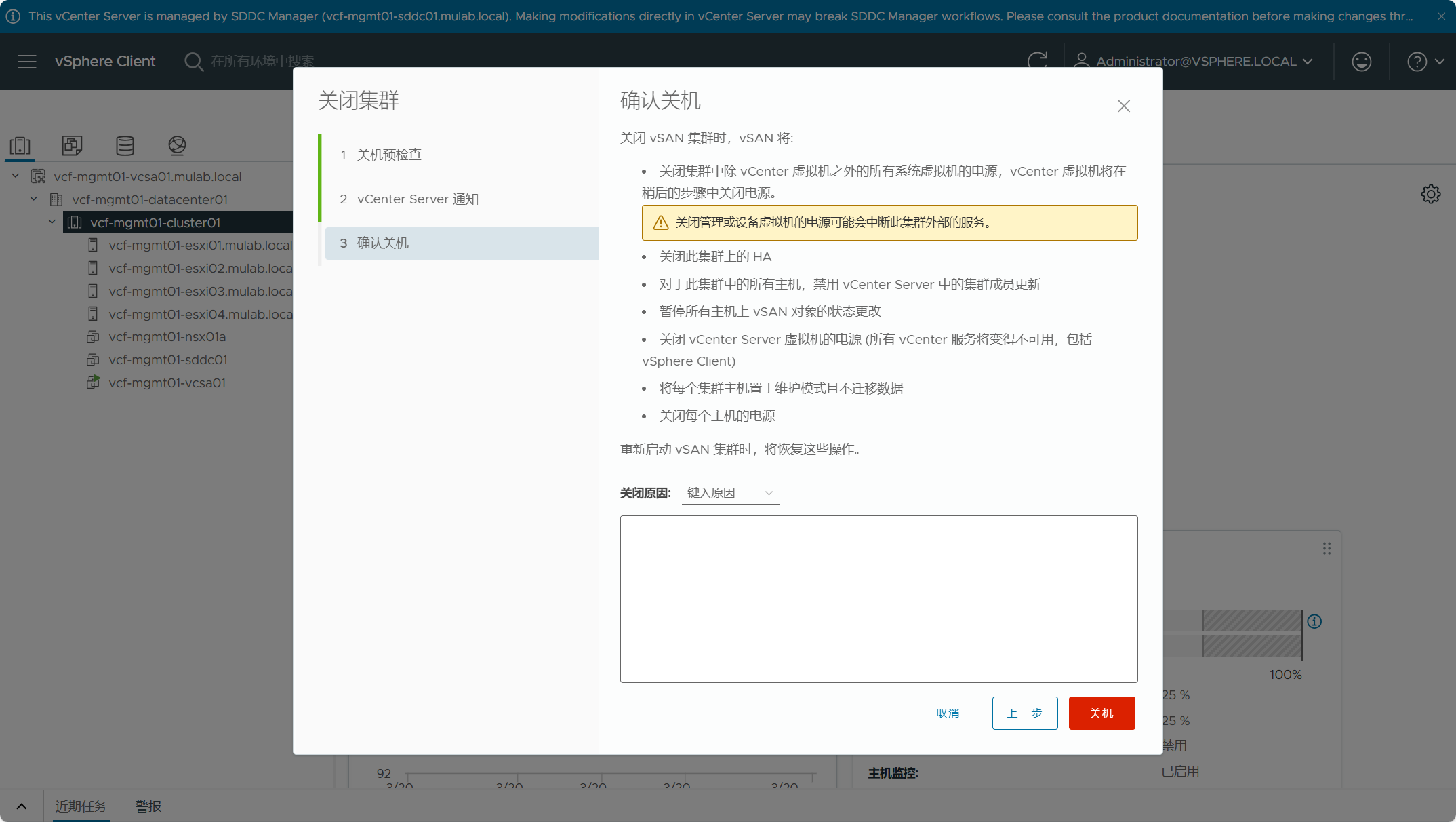

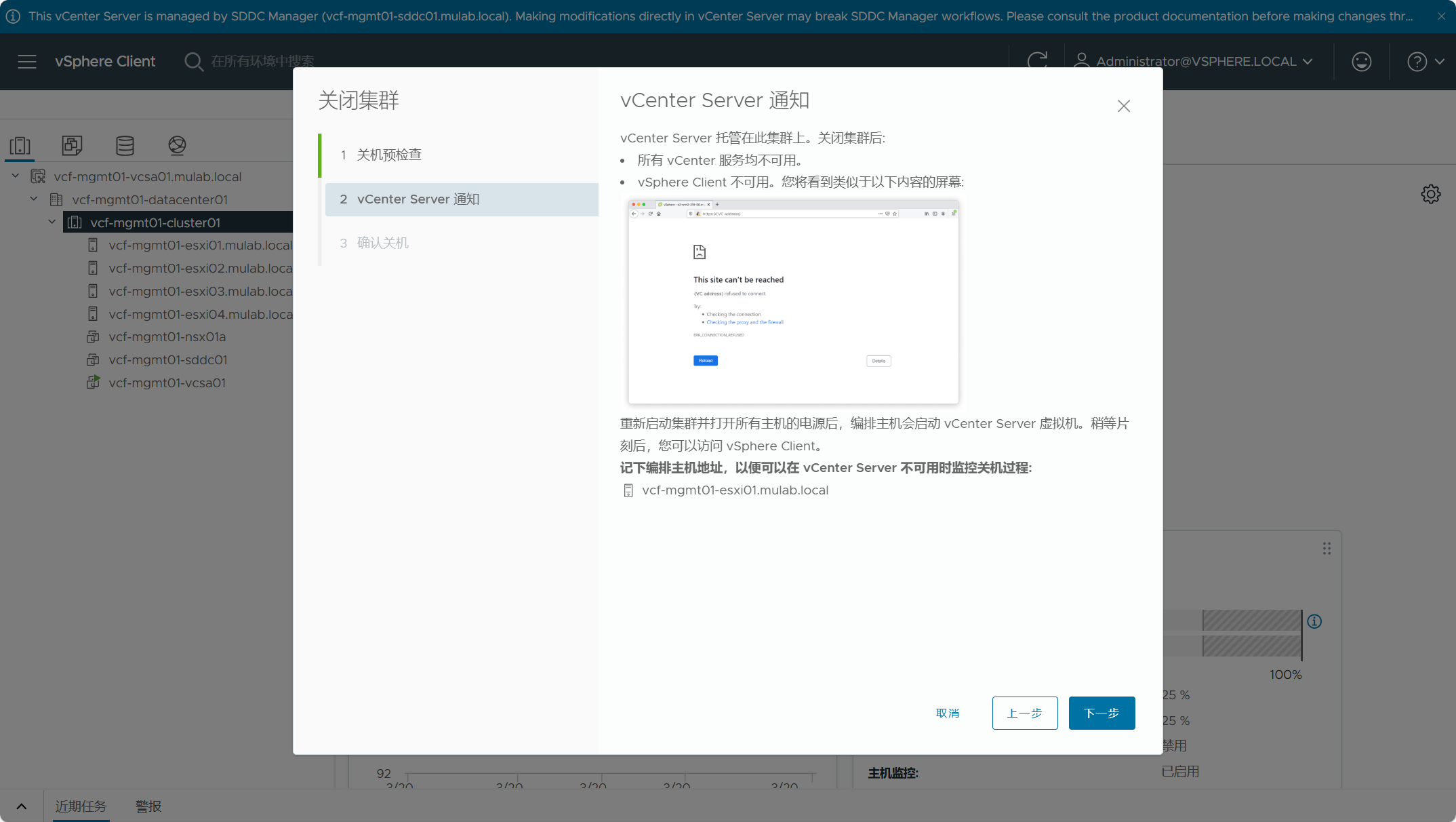

关闭 vSAN 集群将要自动依次执行的所有步骤，输入关闭的原因并点击关机。

vSphere/vSAN 集群关闭中。

完成 vSphere/vSAN 集群关闭后，管理域所有 ESXi 主机已自动关机。

二、启动 VCF 环境#

由于当前 VCF 测试环境并不是一个完整的 VCF 环境，没有 VI 工作负载域，也并没有使用其他解决方案（如 DR 灾难恢复和 CMP 云管平台），所以下面有些不会列出具体的操作过程，只会大概分解并解释整个启动 VCF 环境的过程。

(1) 管理工作负载域#

启动 VCF 环境之前，先开始启动管理工作负载域。注意，请在开始之前验证外部 AD/NTP/DNS/DHCP 等基础服务是否可用，如果管理域中包含像 AD/NTP/DNS/DHCP 等基础服务虚拟机，不能使用下面的 vSphere/vSAN 集群启动向导，如果关闭 VCF 环境的时候将这些虚拟机以及 vCenter Server 迁移到管理域集群的第一台 ESXi 主机，请执行手动启动流程。

1）启动 vSphere/vSAN#

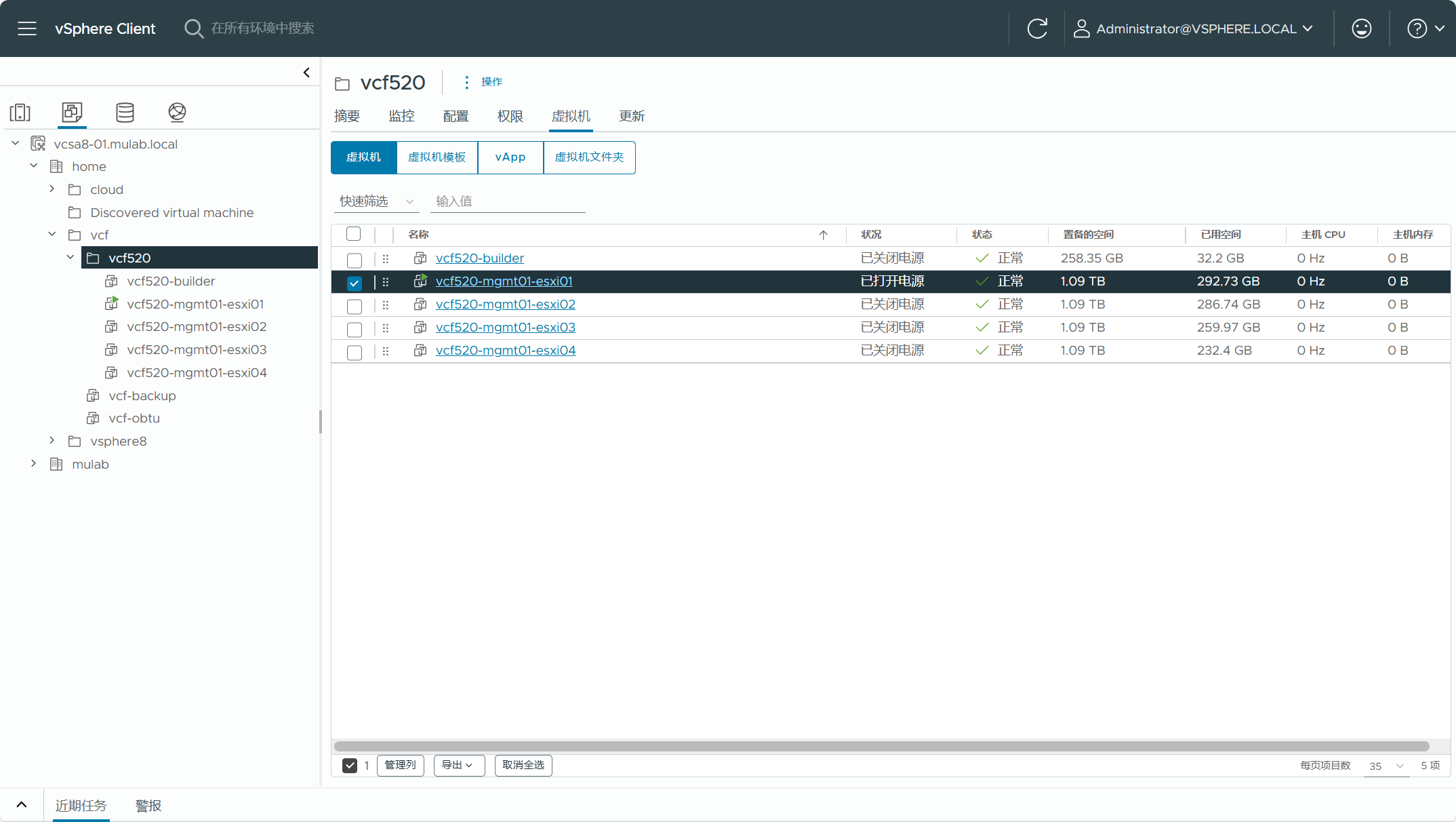

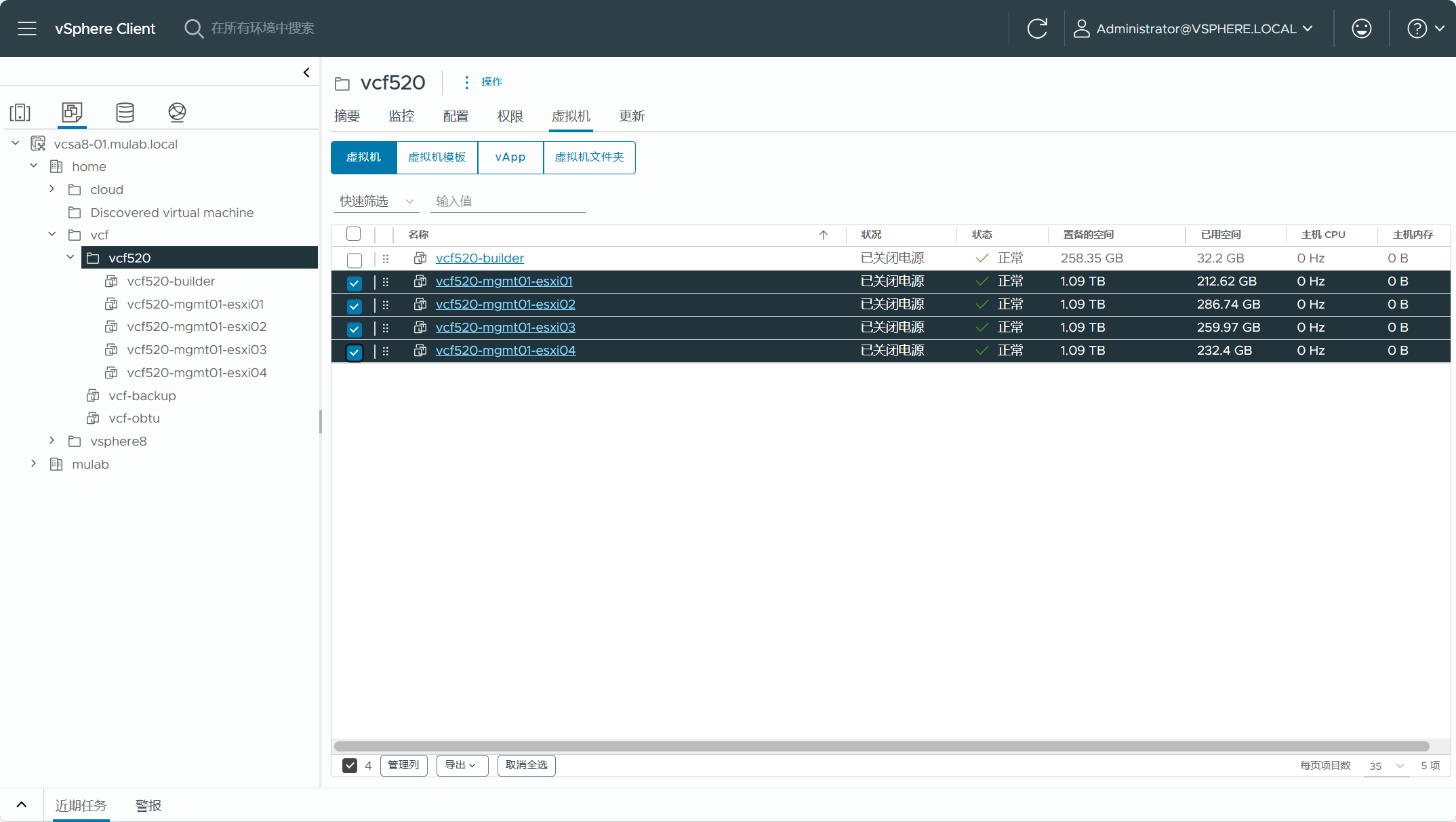

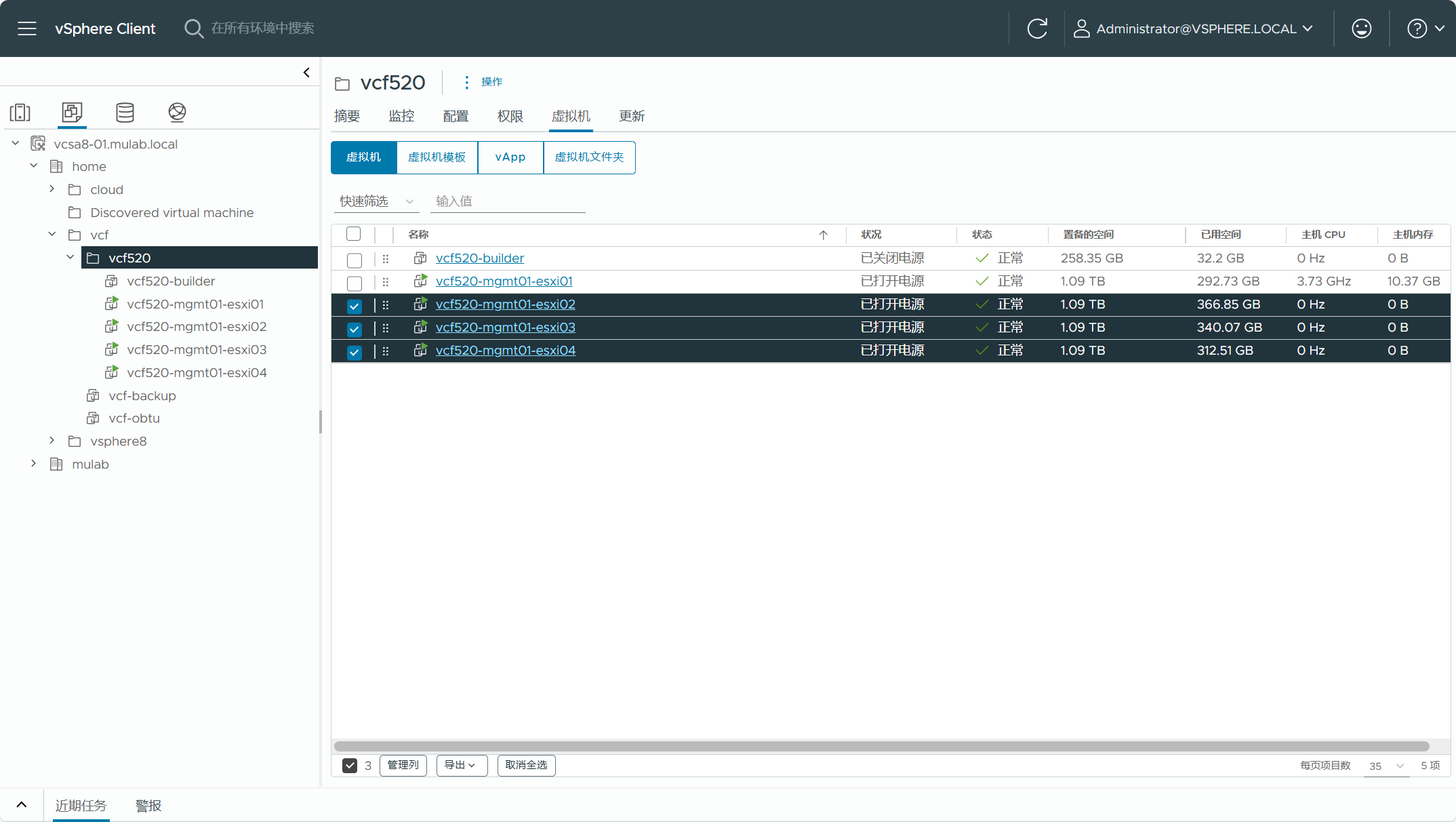

第一步肯定是启动管理域 ESXi 主机的电源，实际环境中可以登录服务器的带外管理（如 BMC/iLO/iDRAC）来启动 ESXi 主机的电源。为了让 vCenter Server 虚拟机及相关服务更早的启动，所以先打开管理工作负载域中第一台 ESXi 主机的电源，然后再打开剩余 ESXi 主机的电源。

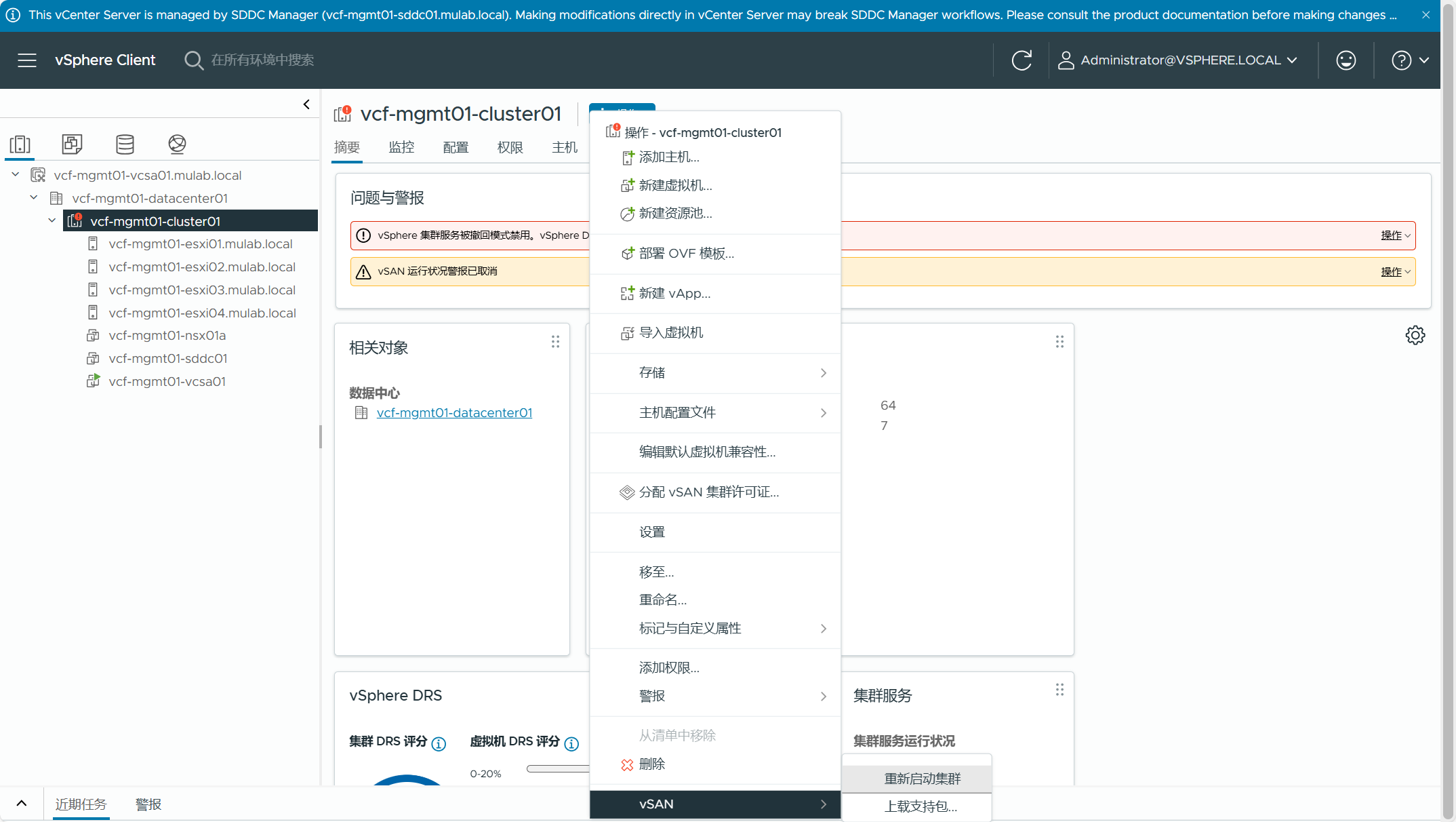

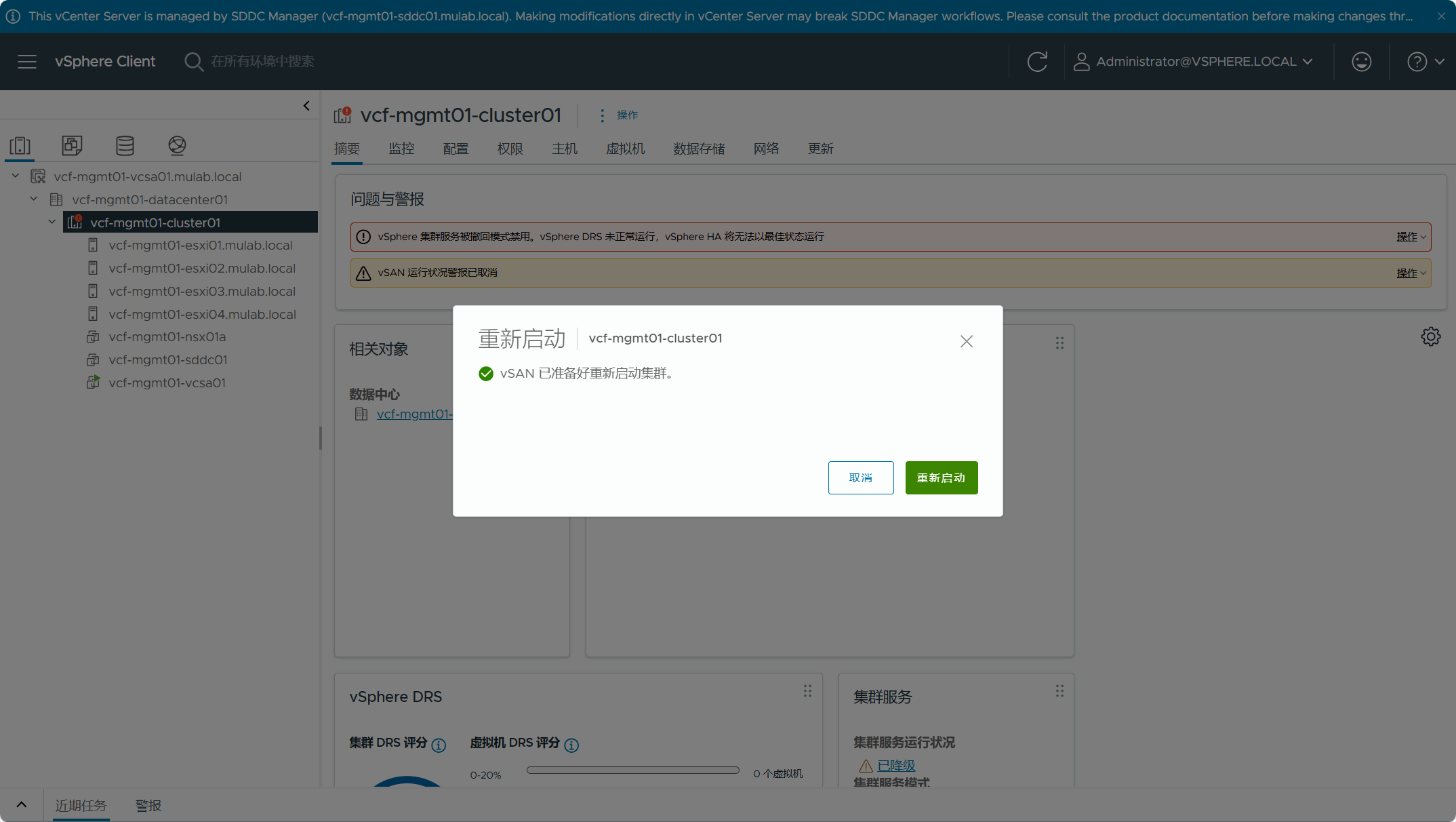

启动 ESXi 主机的电源后，此时管理域 vCenter Server 应该可以登录访问，确定所有 ESXi 主机都已上线。右键单击 vSAN 集群，然后选择“vSAN”->“重新启动集群”。

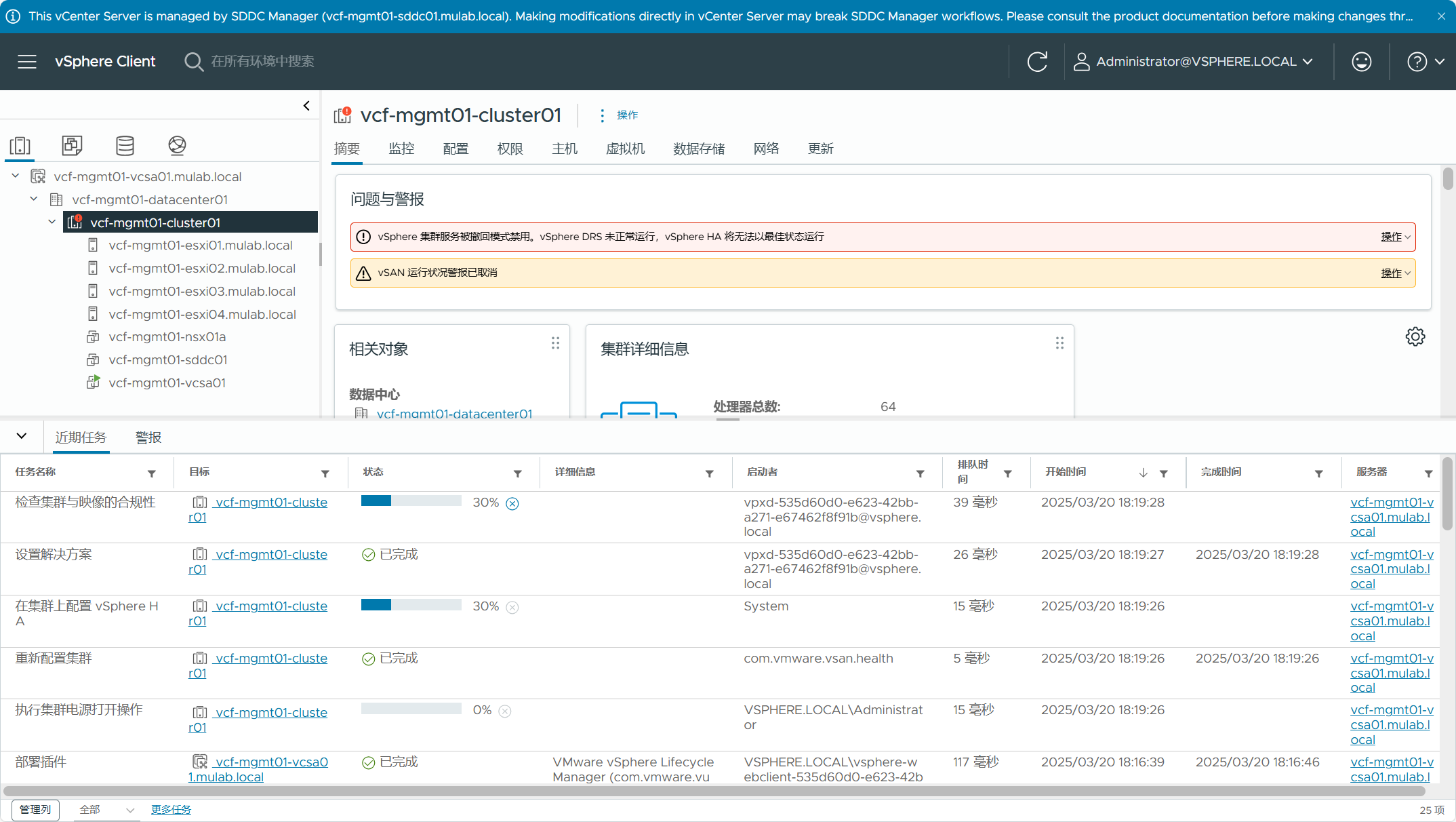

vSphere/vSAN 集群启动中。

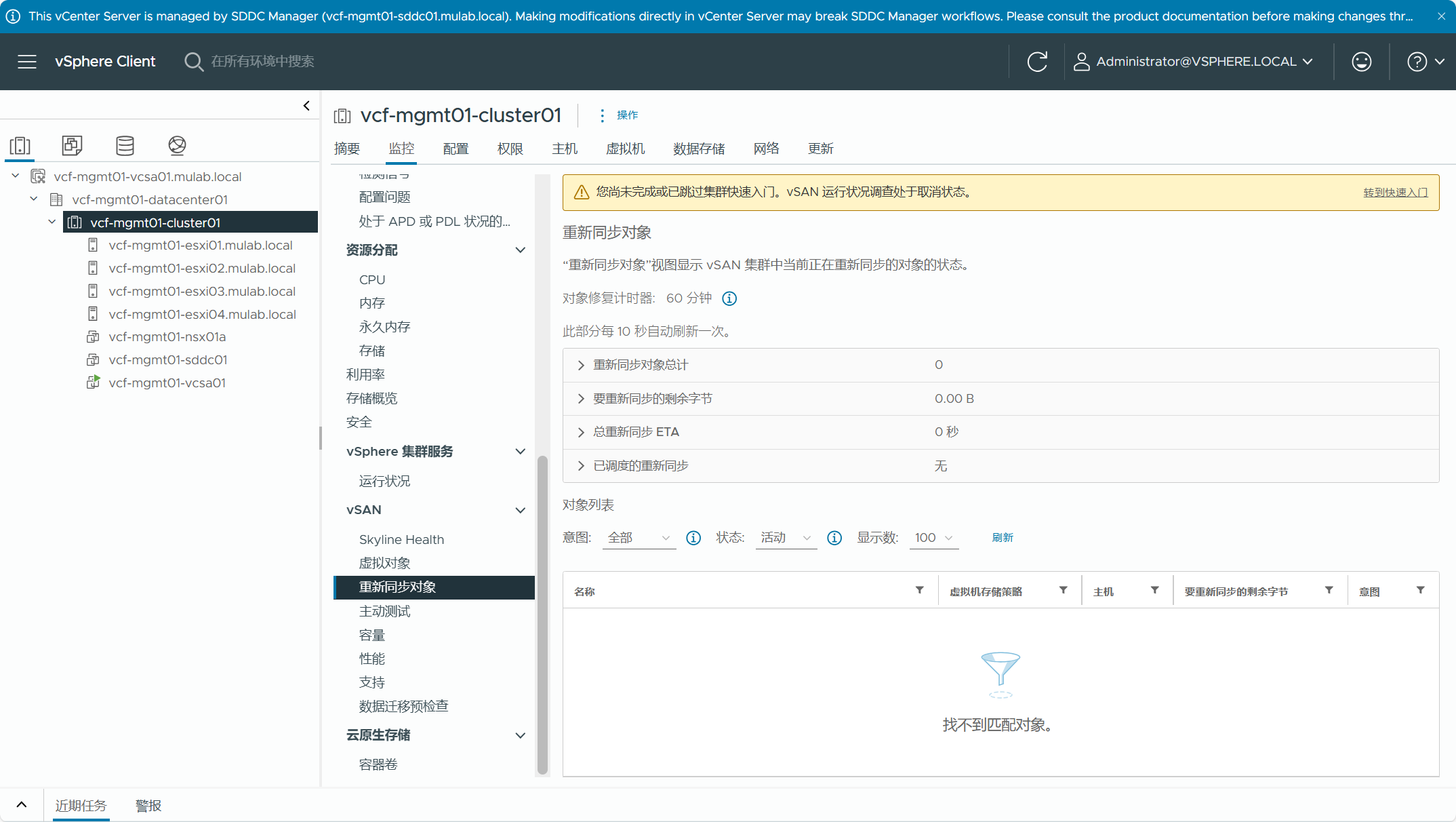

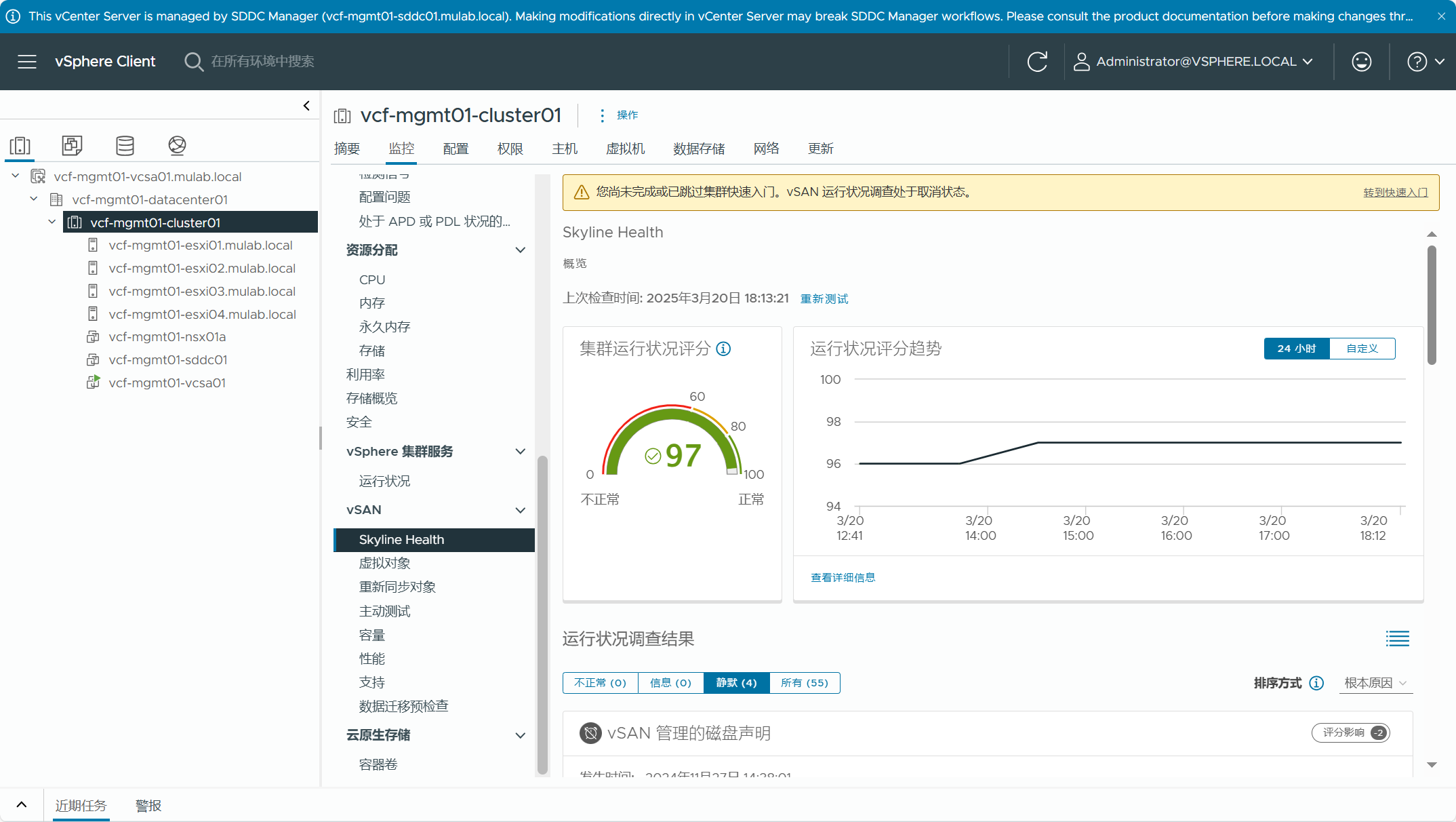

导航到 vSAN 集群，检查 Skyline 运行状况以及重新同步状态是否都正常。

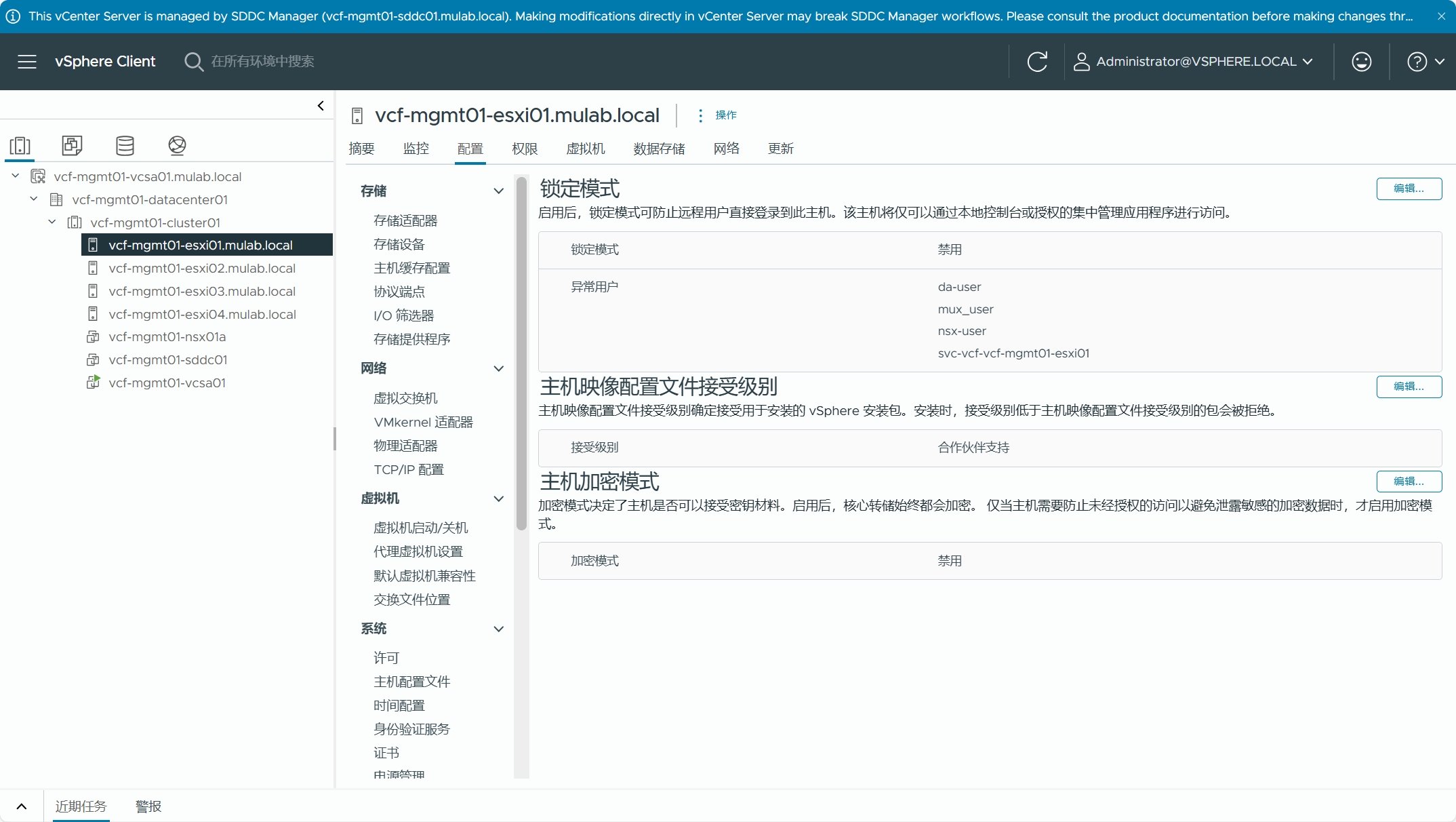

如果主机在 lockdown 模式下，并且在 VCF 环境关闭的时候已将主机的 root 账户添加到 Exception Users （异常用户）列表，请在每个主机上移除它。

2）启动 SDDC Manager#

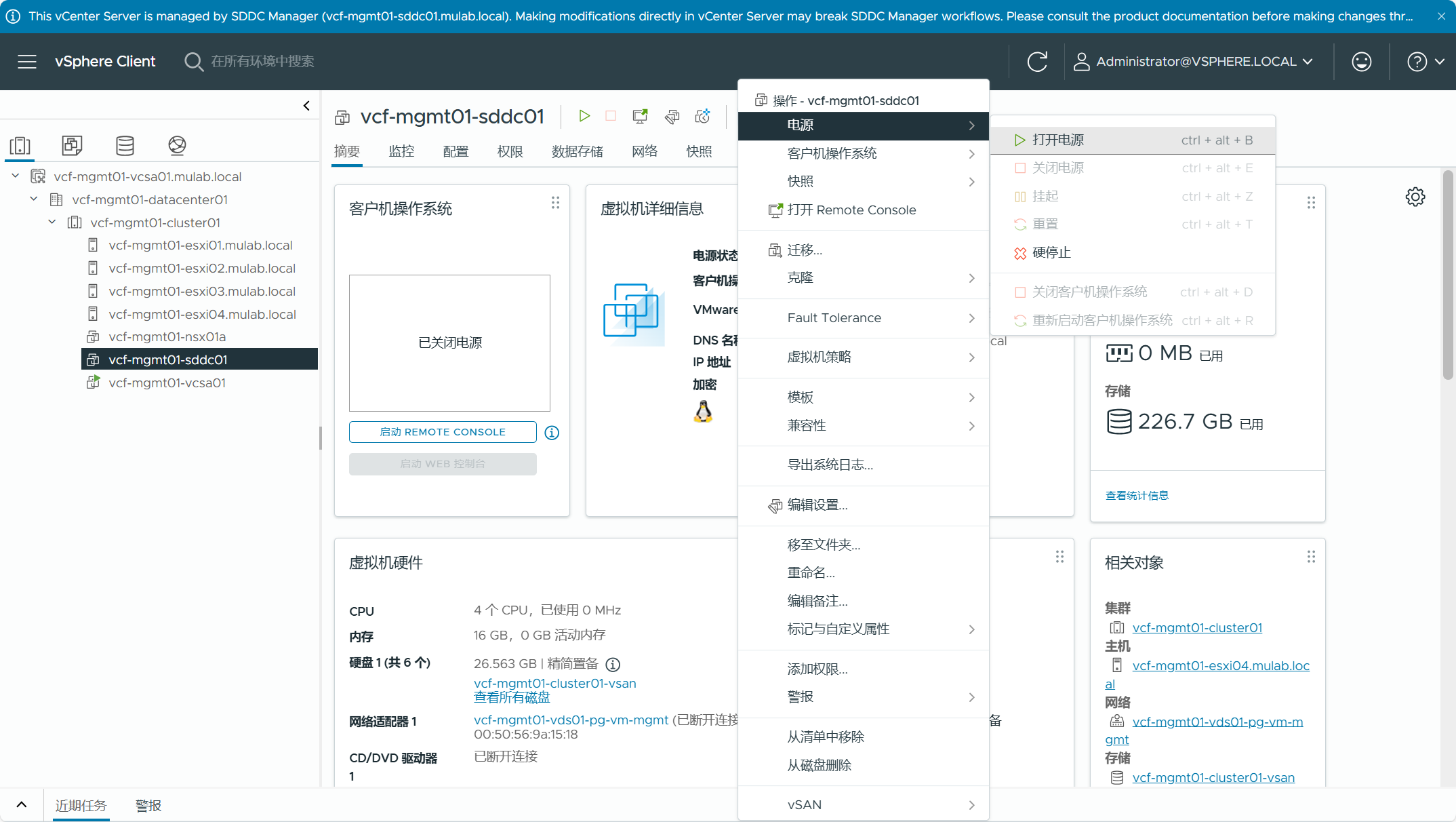

登录管理域 vCenter Server，找到管理域的 SDDC Manager 虚拟机，右击“打开电源”。

3）启动 NSX Manager#

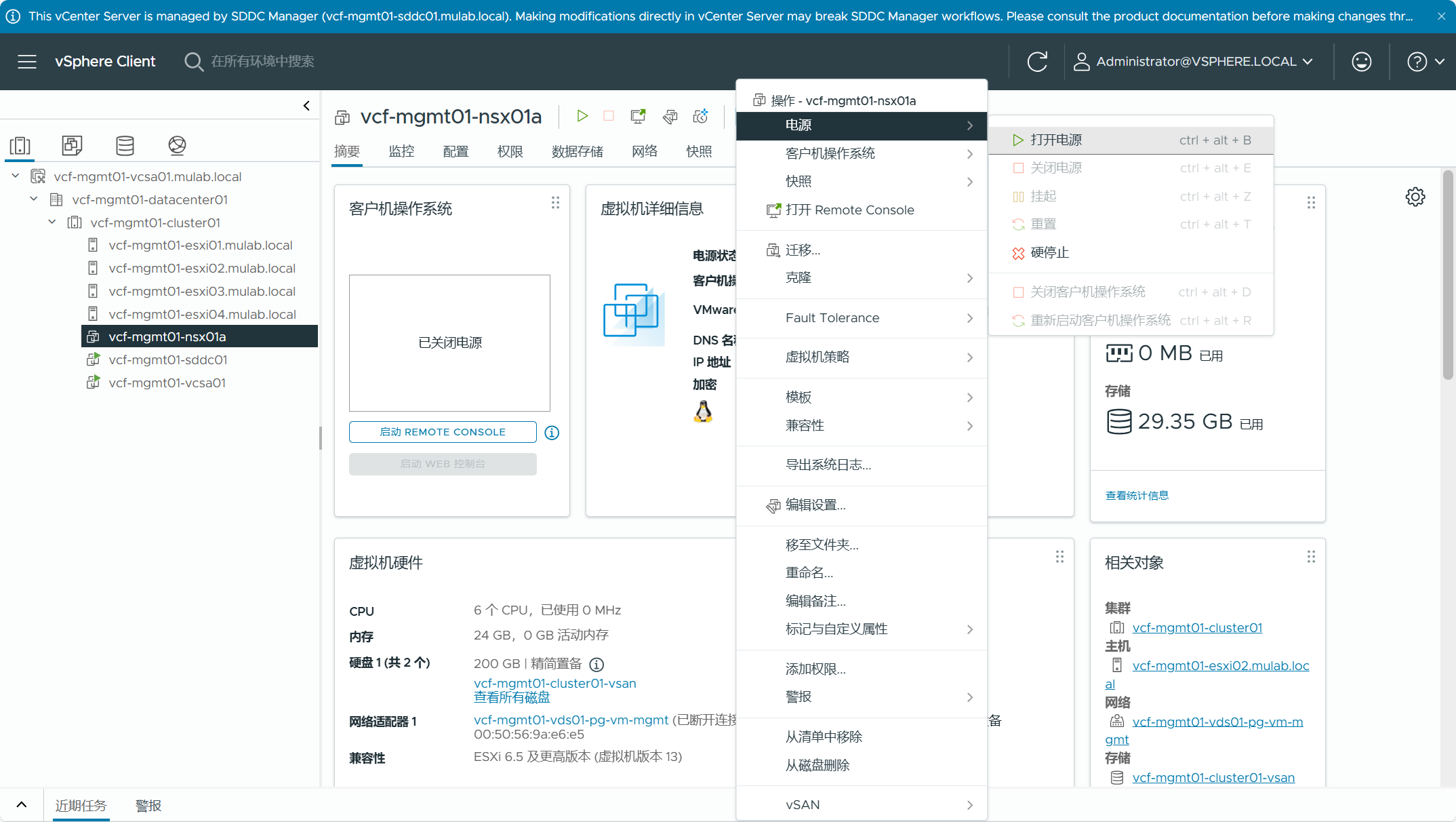

登录管理域 vCenter Server，找到管理域的 NSX Manager 虚拟机，右击“打开电源”，对其余 NSX Manager 节点重复执行该操作（当前测试环境只有一个）。

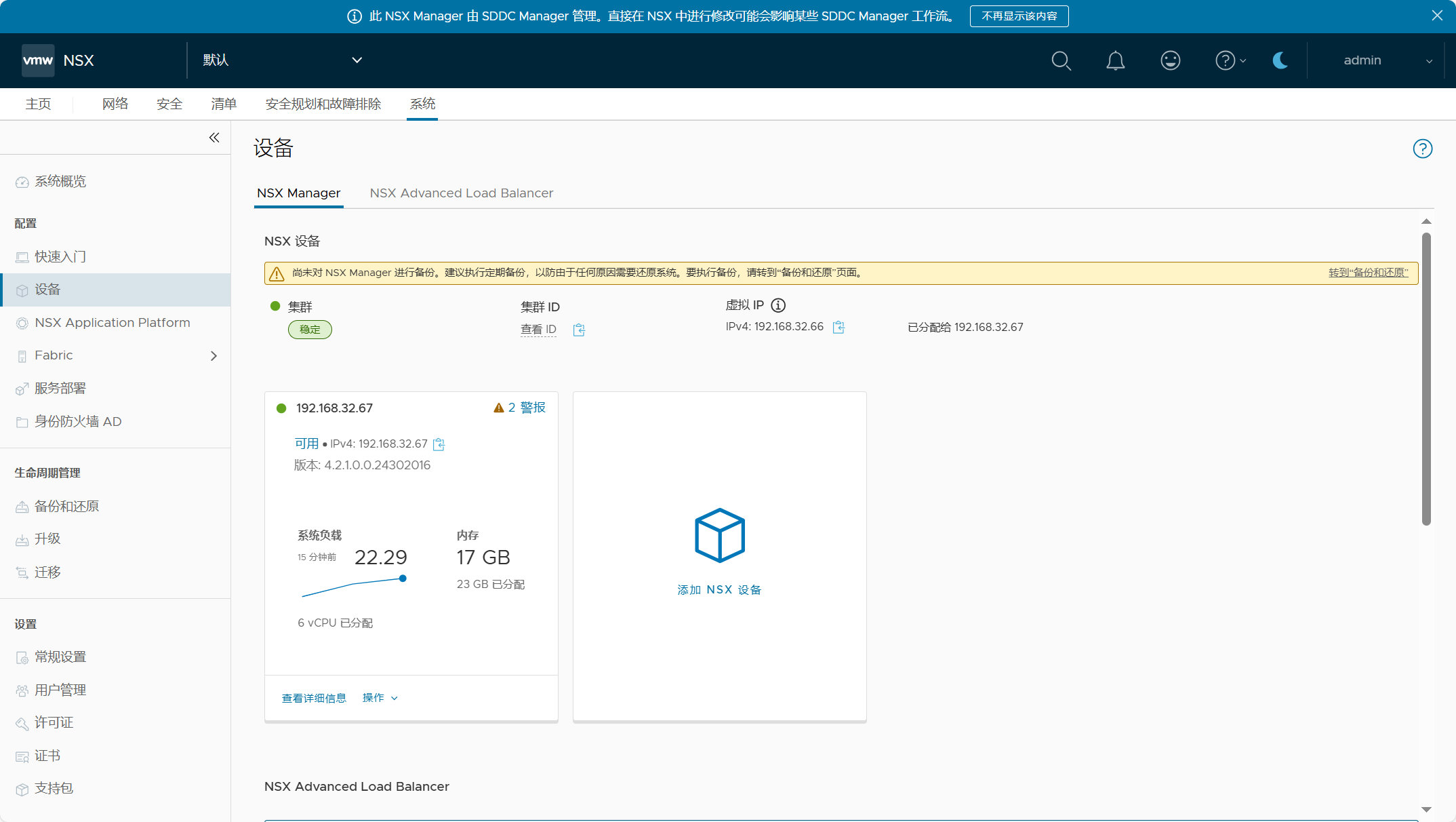

以 admin 用户登录到管理域 NSX Manager VIP，导航到系统->配置->设备，在该页面检查并确定集群为“稳定”状态，并且所有 NSX Manager 节点都可用。

4）启动 NSX Edge#

登录管理域 vCenter Server，找到管理域的 NSX Edge 虚拟机，右击“打开电源”，对其余 NSX Edge 节点重复执行该操作。

5）启动 Aira Operations for Logs#

可以尽早启动 VMware Aria Operations for Logs，以收集有助于对潜在问题进行故障排除的日志数据。如果使用了 VMware Aira Operations for Logs（之前叫 vRealize Log Insight）解决方案，启动过程详见：《Shutdown and Startup of Intelligent Logging and Analytics for VMware Cloud Foundation》

6）启动 vSphere Replication#

如果单独使用了 vSphere Replication 或搭配了 Live Site Recovery 解决方案，启动过程详见：《Shutdown and Startup of Site Protection and Disaster Recovery for VMware Cloud Foundation》

7）启动 Live Site Recovery#

可以尽早启动 Live Site Recovery 和 vSphere Replication，以便在发生灾难事件时保护管理虚拟机。如果使用了 VMware Live Site Recovery（之前叫 Site Recovery Manager）解决方案，启动过程详见：《Shutdown and Startup of Site Protection and Disaster Recovery for VMware Cloud Foundation》

8）启动 Aira Suite Lifecycle#

登录管理域 vCenter Server，找到 Aira Suite Lifecycle 虚拟机，右击“打开电源”。

9）启动 Workspace ONE Access#

以 vcfadmin@local 的身份登录到 Aira Suite Lifecycle，在环境页面找到 VMware Identity Manager，选择启动电源。

10）启动 Aira Operations#

如果使用了 VMware Aira Operations（之前叫 vRealize Operations）解决方案，启动过程详见：《Shutdown and Startup of Intelligent Operations Management for VMware Cloud Foundation》

11）启动 Aira Automation#

如果使用了 VMware Aira Automation（之前叫 vRealize Automation）解决方案，启动过程详见：《Shutdown and Startup of Private Cloud Automation for VMware Cloud Foundation》

12）启动管理域 VM#

如果 VMware Cloud Foundation 使用了整合架构部署，请登录管理域 vCenter Server，找到并启动工作负载虚拟机。

(2) VI 工作负载域#

如果 VI 工作负载域中使用了 vSphere Supervisor 解决方案，请单独访问《 Start a Virtual Infrastructure Workload Domain with vSphere with Tanzu》了解启动过程。注意，如果 NSX Manager 集群和 NSX Edge 集群与其他 VI 工作负载域共享，请先启动其他 VI 工作负载域，在启动最后一个工作负载域的过程中启动 NSX Manager 和 NSX Edge 节点。

1）启动 vCenter Server#

登录管理域 vCenter Server，找到 VI 域的 vCenter Server 虚拟机，右击“打开电源”。

2）启动 vSphere/vSAN#

可以登录 VI 域服务器的带外管理（如 BMC/iLO/iDRAC）来启动 ESXi 主机的电源。登录 VI 域 vCenter Server，确定所有 ESXi 主机都上线，右键单击 vSAN 集群，然后选择“vSAN”->“重新启动集群”。导航到 vSAN 集群，检查 Skyline 运行状况以及重新同步状态是否都正常。如果主机在 lockdown 模式下，并且在 VCF 环境关闭的时候已将主机的 root 账户添加到 Exception Users （异常用户）列表，请在每个主机上移除它。

3）启动 vCLS#

4）启动 NSX Manager#

登录管理域 vCenter Server，找到 VI 域的 NSX Manager 虚拟机，右击“打开电源”，对其余 NSX Manager 节点重复执行该操作。以 admin 用户登录到 VI 域 NSX Manager VIP，导航到系统->配置->设备，在该页面检查并确定集群为“稳定”状态，并且所有 NSX Manager 节点都可用。
