11010011计算机二进制,跟电师傅学单片机（3）：存储器

百家号：电师傅，专门请电师傅讲解单片机的应用技术，力求做到图文并茂、通俗易懂。欢迎电工电子爱好者关注和阅读，留言讨论，共同学习与提高。

1：存储器

以MCS-51系列单片机常用的型号8051来讲解：分为数据存储器RAM和程序存储器ROM。

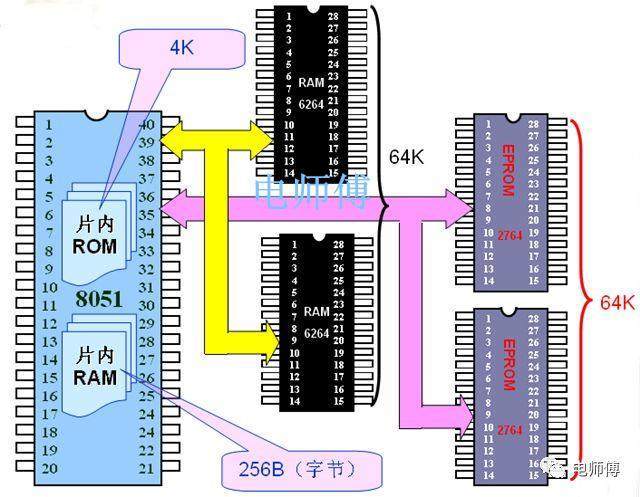

存储器

6264：62代表RAM存储器；64代表存储器容量是64K。

2764：27代表ROM存储器；64代表存储器容量是64K。

字节(Byte)：用大写的“B”表示，它是存储空间的基本计量单位，8个二进制位构成1个字节，一个位就代表一个0或1(即二进制)，一个字节由八个二进制位构成，即1个字节等于8个比特(1Byte=8bit)。1个字节可以储存1个英文字母或者半个汉字，1个汉字需用2个字节的存储空间。

位(bit)：位是计算机内部数据储存的最小单位，一位代表着一个二进制数。例如：11010011是一个8位二进制数。

二进制：计算机的运行计算基础就是基于二进制来运行的。只有两个字符0和1，高电平为1，低电平为0。二进制数运算规律是逢二进一。

1KB=1024B

4KB=4096B

64KB=65536B

2：数据存储器RAM

容量为256B，共256个RAM单元，用户使用前128个单元，用于存放可读写数据，后128个单元被专用寄存器占用。如果内部RAM不够用时，可以在单片机的外部扩展RAM存储器。由于单片机在扩展外部RAM时，只能提供16条地址线，最多扩展2的16次方，正好是64K。

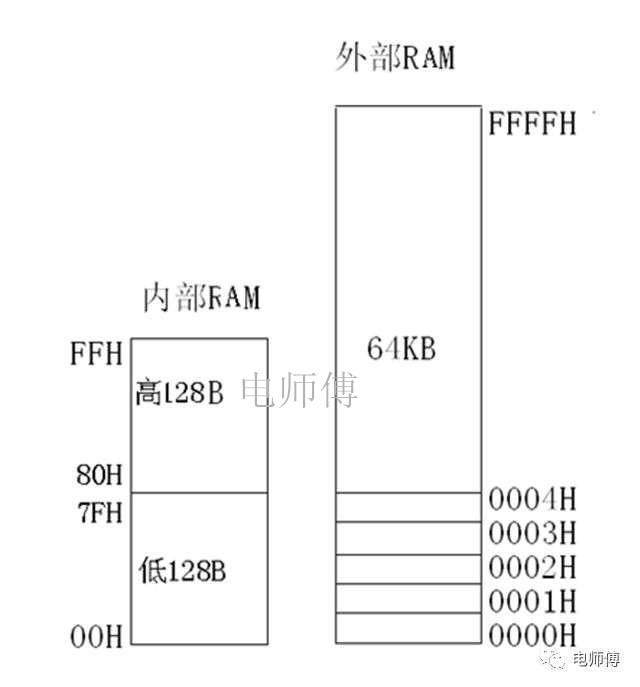

内外部RAM

内部RAM：8051只有256B，地址范围是00H—FFH

外部RAM：最大可以扩展到64KB，地址范围是0000H—FFFF H 。

内部RAM

寄存器区

位寻址区：

位寻址区的地址范围为20H-2FH，共有16B，这些字节既可作为一般单元用字节寻址，也可进行位寻址。 可寻址的位有128个，位地址为00H-7FH。

CPU能直接操作这些位，执行例如置“1”、清“0”、求“反”、转移，传送和逻辑等操作。

我们常称MCS-51具有布尔处理功能，布尔处理的存储空间指的就是这些为寻址区。 位地址分配如下表所示：

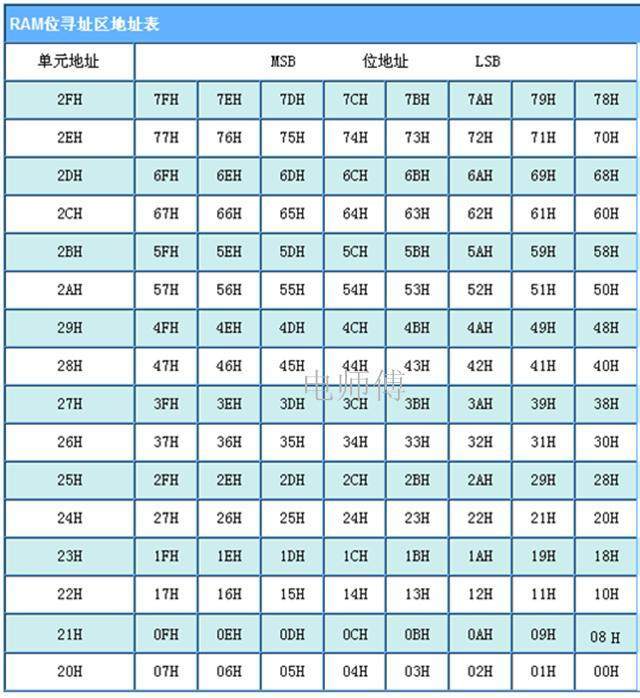

位寻址区地址表

3：程序存储器ROM

用来存放程序、原始数据和表格。容量为4K，内部ROM不够用时，同样可以在单片机的外部扩展ROM存储器，也是最多扩展64K。

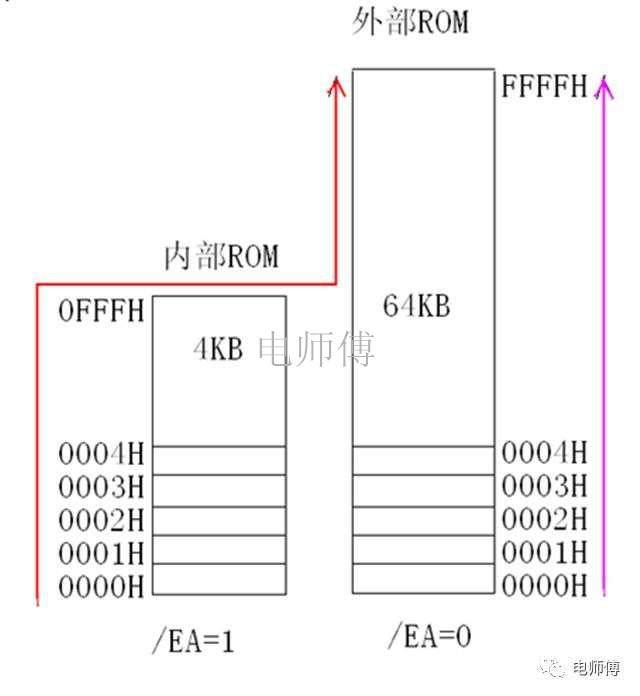

内外部ROM

片内片外ROM的选择由引脚31决定。 /EA，31脚，允许读片外ROM控制端。低电平有效。/EA脚的接法和内外ROM使用的关系：

/EA=1 先内后外

/EA=0 只用外部

随着单片机制造技术的不断提高，单片机内部存储器的容量越来越大，可以不用外部扩展都能慢足使用要求，使外围电路更加简洁，成本更低。
