本帖给出了一种简化模拟电路设计的全新方法和专利电路,各位大师看看可行吗?

传统的模拟电路设计,太难,太复杂,无需多说。

本人发明了一组电路,可以很大程度上解决上述问题。

概述

传统的放大电路,信号处理流程很复杂,特别是标志性的反馈信号网络,常常会让电路崩溃,也让人崩溃。

更有比豌豆公主还娇气的信号,让人爱恨都难。

当数字技术在撞击功耗和工艺的双重天花板时,模拟技术在苦哈哈地擦地板,是有客观原因的。

本帖的初衷,是从根本上摆脱以上困境。

解决思路

  • 能对双端信号中的差模信号放大,共模信号抑制的成熟电路单元很多,选一简单可靠的。
  • 把不需要放大的信号都处理成共模信号。
  • 把需要放大的信号处理成差模信号。
  • 通过放大电路的自我识别实现信号的区别化处理。
  • 必要时,清除无用信号。

以上思路,可以绕开很多传统电路设计中月朦胧鸟朦胧一般的“信号流”处理。

理想很丰满。现实会不会很骨感。

请继续。

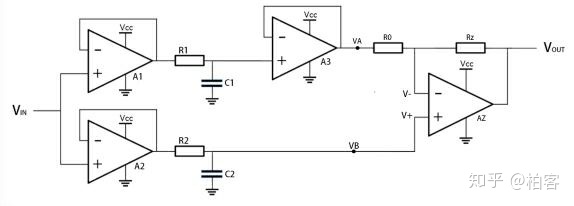

核心电路


这是一个带通放大电路。

它可以对低通滤波电路R1C1和R2C2各自的截止频率之间的信号,按照(Rz/R0)的倍率缩放。

该电路单电源供电,单端输入,单端输出。

电路原理

  • 单端输入信号经两个单运放信号跟随电路A1,A2后,成为两路包含全部信号成分的全共模信号。
  • 两路信号经低通滤波电路R1C1和R2C2后,(可能)会产生差模信号。
  • 单运放信号跟随电路A3是为了隔离R1C1与后续放大电路之间的电路参数相互干扰设置的,R2C2的信号直接接运放输入端则不需要额外处理。
  • 运放Az和电阻Rz,R0构成放大单元,信号放大关系为:

Vout = VB -(Rz/R0)*(VA - VB)

放大公式后文再推理分析。

从输出信号Vout 与信号VA的关系来讲:

信号VA中与信号VB幅度相同的部分也就是共模信号部分VB,是保持通过的。

相差的部分(VA-VB)被反相放大了(Rz/R0)倍,放大倍率小于1,也成立。

分析一下不同频率的信号成分被处理的结果,假设两个低通电路单元的截止频率分别是F1和F2:

  • 频率比F1和F2都低的信号,两路均导通,为准共模状态。
  • 频率比F1和F2都高的信号,两路均截止,也是准共模状态。
  • 频率介于F1和F2之间的信号,有一路会截止,另一路会导通,呈现典型的差模状态信号,差模信号的幅度几乎最大。

被放大电路放大处理后:

  • 低频部分被保持。
  • 高频部分被截止。
  • 中间部分被放大电路放大处理。

当放大电路的放大倍率是几百几千时,这个电路的效果很显著,当放大倍率小于1时,对信号的衰减作用也是很有效的。

一个放大单元的电路就基本实现了。

如此简单!

若把输入端接一个驻极体话筒信号,在输出端就可以直接用耳机听到声音了。

不过,单级放大倍率太高的话,运放的工作状态可能不会那么理想了。

可以通过直接串联一个同样的电路来解决!

直连加串联,就可以!

那不同频段的电路单元并联有问题吗? 也可以。

做成矩阵芯片呢?

数字电路有门阵列可编程的“FPGA”,模拟电路可以设计放大单元阵列的可编程芯片吗? 理论上也没问题。

本帖的电路单元技术就可以用于模拟信号放大单元矩阵芯片中。

当然,技术已申请了专利,这也是肯定的。

展望

如果把以上电路单元制作成矩阵芯片,可以如下考虑:

  • 多个电路单元并联,对各自通带边界频率合理设计,可以对所有频段全覆盖,用类似微分的原理处理所有的信号。
  • 把以上并联单元的结果用加法电路汇总处理,获得总信号,这类似积分。
  • 再设置两三级对全频段信号统一缩放处理的电路,方便信号的整体调整。
  • 把以上几部分内容整体重叠几次,就成了全能矩阵。

以上方案还有个美中不足,就是当前级信号成分的信号幅度较大时,保持通过的部分信号会成了“多余信号”,对此,本人设计的相关电路可以直接消除掉。

更干净的信号,可看做是为将来搞模拟信号运算做准备。

软件辅助设计及芯片可编程问题

  • 该电路功能设置中,电阻R1,R2的改变可以调整通带的上下截止频率。
  • 电阻Rz,R0的改变可以调整放大倍率。
  • 不同的电路单元,可以从信号标记点VA,VB处分割进行可编程组合连接,形成不同的带宽设计环节和放大环节的组合。
  • 当消除了通带外信号后,各个通带的处理结果通过加法电路即可完成整合,消除通带外信号的电路,会把信号中心点“顺便”锁定在某个固定电位上,如电源二分之一处。
  • 无论是单个放大单元的芯片,还是矩阵芯片,供电和信号输入输出。只需四条线即可,芯片之间,只需共地就可连接使用。

总结

通过以上内容,可以发现:

  • 信号放大处理的电路设计可以非常简单。
  • 电路的应用和组合将非常方便。
  • 阵列化芯片技术,已经具备关键技术条件
  • 辅助设计及芯片编程技术,已无技术难点。

那么

各位新老大师们,在您学习和设计新的电路之前,会不会先用以上相关方案“替换”一下试试,如果技术可替换,何苦再去搞那九九八十一难的传统方案?

当然

仁者见仁,智者见智。

各界神人自有高招,欢迎前来讨论。
