android 绘制几何背景,Android之用layer-list，shape，selector画各种背景

1.Shape

简介

作用：XML中定义的几何形状

位置：res/drawable/文件的名称.xml

使用的方法：

Java代码中：R.drawable.fileName

XML中：android:background="@drawable/fileName"

或：android:src="@drawable/fileName"

属性

android:shape=["rectangle" | "oval" | "line" | "ring"]

其中rectagle矩形，oval椭圆，line水平直线，ring环形

中子节点的常用属性：

  渐变

android:startColor

起始颜色

android:endColor

结束颜色

android:angle

渐变角度，0从左到右，90表示从下到上，数值为45的整数倍，默认为0；

android:type

渐变的样式 liner线性渐变radial环形渐变sweep

  填充

android:color

填充的颜色

描边

android:width

描边的宽度

android:color

描边的颜色

android:dashWidth

表示'-'横线的宽度

android:dashGap

表示'-'横线之间的距离

圆角

android:radius

圆角的半径 值越大角越圆

android:topRightRadius

右上圆角半径

android:bottomLeftRadius

右下圆角角半径

android:topLeftRadius

左上圆角半径

android:bottomRightRadius

左下圆角半径

填充

android:bottom="1.0dip"

底部填充

android:left="1.0dip"

左边填充

android:right="1.0dip"

右边填充

android:top="0.0dip"

上面填充

2.Selector

简介

根据不同的选定状态来定义不同的现实效果

分为四大属性：

android:state_selected 是选中

android:state_focused 是获得焦点

android:state_pressed 是点击

android:state_enabled 是设置是否响应事件,指所有事件

另：

android:state_window_focused 默认时的背景图片

引用位置：res/drawable/fileName

使用的方法：

Java代码中：R.drawable.fileName

XML中：android:background="@drawable/fileName"

或：android:src="@drawable/fileName"

3.layer-list

简介

作用：将多个item叠层

Java代码中：R.drawable.fileName

XML中：android:background="@drawable/fileName"

或：android:src="@drawable/fileName"

说完了它们的基本用简介和属性，下面来直接列几个例子:

white_bg_solid.xml  画的是一个叠层后显示为：四个圆角的一张背景图

android:bottomLeftRadius="6dp"

android:bottomRightRadius="6dp"

android:topLeftRadius="6dp"

android:topRightRadius="6dp" />

android:bottomLeftRadius="6dp"

android:bottomRightRadius="6dp"

android:topLeftRadius="6dp"

android:topRightRadius="6dp" />

android:bottom="6dp"

android:left="6dp"

android:right="6dp"

android:top="6dp" />

white_bg_solid_pressed.xml 跟上面的一样，只不过颜色变了，用来做点击色

android:bottomLeftRadius="6dp"

android:bottomRightRadius="6dp"

android:topLeftRadius="6dp"

android:topRightRadius="6dp" />

android:bottomLeftRadius="6dp"

android:bottomRightRadius="6dp"

android:topLeftRadius="6dp"

android:topRightRadius="6dp" />

android:bottom="6dp"

android:left="6dp"

android:right="6dp"

android:top="6dp" />

white_bg_top_solid.xml 画的是叠层后显示为：上面两个角为圆角，下面两个直角的一张背景图 ，细节第三层的

android:bottom="0.7dp"(底边立体效果)

android:bottomLeftRadius="6dp"

android:bottomRightRadius="6dp"

android:topLeftRadius="6dp"

android:topRightRadius="6dp" />

android:bottom="0.7dp">

android:left="6dp"

android:top="6dp"

android:right="6dp"

android:bottom="6dp"/>

white_bg_bottom_solid.xml 画的是叠层后显示为：上面两个角为直角，下面为两个圆角的一张背景图

android:bottomLeftRadius="6dp"

android:bottomRightRadius="6dp"

android:topLeftRadius="6dp"

android:topRightRadius="6dp" />

android:bottomLeftRadius="6dp"

android:bottomRightRadius="6dp"

android:topLeftRadius="6dp"

android:topRightRadius="6dp" />

android:bottom="6dp"

android:left="6dp"

android:right="6dp"

android:top="6dp" />

edit_text._layer.xml 画的是带有带有钩子的文本输入框背景图，类似于微信输入框的效果

android:bottom="1dp"

android:left="1dp"

android:right="1dp">

white_bg_solid_selector.xml

最终测试布局

test.xml

android:layout_width="match_parent"

android:layout_height="match_parent"

android:orientation="vertical"

android:background="@color/space_bg" >

android:orientation="vertical"

android:layout_width="match_parent"

android:layout_height="100dp"

android:layout_margin="10dp"

android:background="@drawable/white_bg_solid_selector">

android:layout_width="match_parent"

android:layout_height="wrap_content"

android:background="@drawable/edit_text_layer"

android:hint="@null"

android:padding="4dp"/>

android:layout_width="match_parent"

android:layout_height="100dp"

android:layout_margin="10dp"

android:background="@drawable/white_bg_top_solid"/>

android:layout_width="match_parent"

android:layout_height="100dp"

android:layout_margin="10dp"

android:background="@drawable/white_bg_bottom_solid"/>

好了，例子说完了，想要画什么样的背景图，我们都通过layer-list叠层来拼成背景图，就可以实现我们想要的背景图了。

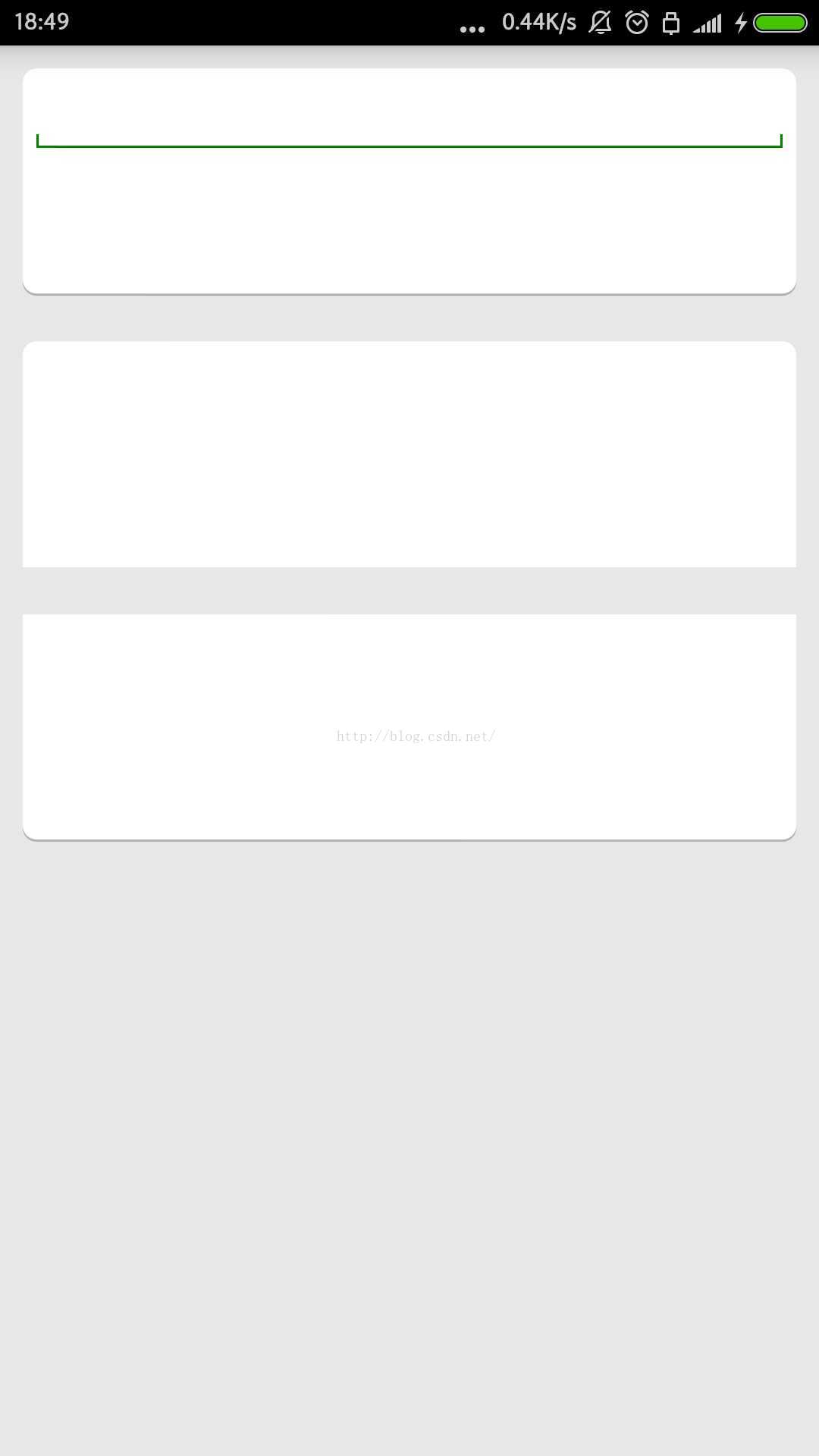

说了这么半天，来看下效果图：
