本文介绍了UPS的四种工作模式。市电正常时，市电逆变模式为负载供电并给电池充电；市电掉电，电池逆变模式由电池供电；逆变器异常等情况，静态旁路模式供电；需检修时，维修模式可实现不停电维护。

市电逆变工作模式

在主路市电正常时，UPS一方面通过整流器、逆变器给负载在线提供高品质交流电源；另一方面通过整流器为电池充电，将能量储存在电池中 ，如图：

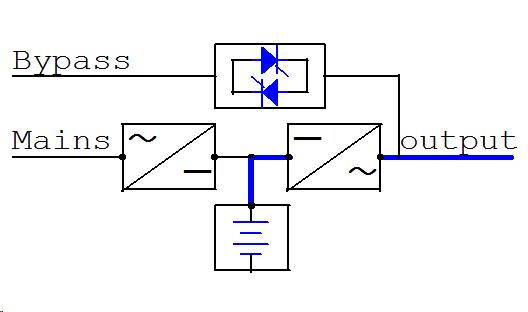

电池逆变工作模式

当主路市电掉电或不正常时，系统自动无间断地切换到电池工作模式，由电池逆变出用户所需的三相四线交流电源向负载供电。市电恢复后系统自动无间断地恢复到正常工作模式 ，如图：

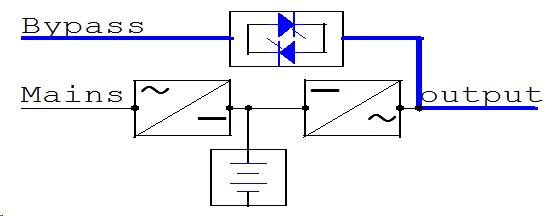

静态旁路工作模式

旁路工作方式有两种，一种能自动恢复到正常工作模式；另一种需人工干预才能回到正常工作模式。

在逆变器过载延时时间到、逆变器受大负载冲击等情况下，系统自动无间断切换到静态旁路电源向负载供电。 在UPS恢复正常后，系统自动恢复正常供电方式。

当用户关机，或主路市电掉电(或不正常)且电池储能耗尽，或发生严重故障等情况下，逆变器关闭，系统会停留在旁路工作模式。此后若需恢复到正常工作模式，则需要用户重新开机，如图：


维修工作模式

需要对UPS电源及电池等进行全面检修或设备故障需维修时，可以通过闭合维护开关Q3BP，将负载转向维修旁路直接供电，以实现对UPS不停电维护。维修需要断开UPS内部的主路、旁路输入电源和电池输入开关以及输出开关，实现UPS内部不带电而对负载仍然维持供电的维修工作模式，如图：
