简介：良好的接地技术对于IT系统稳定运行、防电磁干扰和设备保护至关重要。本文档提供了一份全面的接地实践指南，从接地的重要性、类型、系统设计、接地电阻和网络、材料与连接方式，到接地测量与维护进行了详尽阐述。掌握这些原则，有助于构建一个安全、可靠和抗干扰的IT系统。

1. 接地的重要性与功能

接地作为一种基础的电气工程措施，承载着保护人员安全和确保设备正常运行的重要职责。在现代电子和电气系统中，良好的接地能够保证系统稳定，防止由于静电积累、电压波动或雷击造成的设备损坏。接地的功能不仅仅局限于防止电击和保护设备，它还能提高信号的清晰度，增强电磁干扰（EMI）和射频干扰（RFI）的抑制能力。

接下来，我们将深入探讨不同类型的接地，并分析它们在实际应用中的设计和实施细节。从工作接地到防雷接地，每种接地类型都有其独特的原理、要求和作用。理解这些细节对于设计一个安全且高效的电气系统至关重要。

2. 接地类型详解

2.1 工作接地的基本概念与应用

2.1.1 工作接地的定义与作用

工作接地是指为了保证电力系统或电气装置能正常、安全地运行，将其部分电气装置或构件可靠地连接到接地体或大地上的过程。工作接地的作用是建立一个相对稳定的参考电位，确保系统的电压水平和电位分布处于可接受的范围之内。

工作接地的类型通常包括中性点接地和保护中性线接地。在交流系统中，中性点接地是指电源中性点直接或通过一定阻抗与接地体连接。中性点接地有利于控制系统内过电压，保证设备的安全运行。

2.1.2 工作接地在不同领域的应用实例

在不同的应用场合中，工作接地具有不同的实施方法和要求。例如，在电力系统中，工作接地的实施确保了电网的稳定和可靠供电。而在工业控制系统中，精确的工作接地可以减少干扰，保证控制信号的稳定传输。

在信息通信领域，工作接地同样重要。以数据中心为例，通过对机架、配线架等设备进行工作接地，可以有效地抑制电磁干扰，降低网络传输中的错误率。正确的工作接地不仅有助于提升数据传输质量，同时也是实现设备安全运行不可或缺的一环。

2.2 保护接地的原理与实施

2.2.1 保护接地的目的和基本要求

保护接地是为了防止电气设备因故障或绝缘老化等原因而产生过高的电压，对人体或设备造成危害。通过将电气设备的金属外壳或金属构件与接地体连接，以确保在故障情况下迅速切断电源，保障人员安全。

保护接地的基本要求包括确保接地电阻达到规定标准、接地线截面积满足设计要求、接地连接牢固可靠等。在设计阶段就需要考虑所有可能出现的故障情况，以选择恰当的保护措施。

2.2.2 保护接地的设计和施工要点

保护接地的设计要点包括确定合适的位置和数量，以及正确选择和安装接地体。在施工过程中，需要确保接地线路正确铺设，连接处无腐蚀、无虚接，以及使用足够的保护措施避免施工过程中的人员触电事故。

例如，当在设计大楼的保护接地系统时，应计算所有接入点的电流负载，预留足够的安全余量，并严格遵守相关标准和规范。此外，还需要定期检查接地系统的完整性，确保其在长期使用过程中维持应有的保护效能。

2.3 防雷接地的策略与技术

2.3.1 防雷接地的作用和原理

防雷接地是利用接地体来引导雷电流安全进入大地，以防止雷电对建筑物及内部设备造成损害。防雷接地系统的设计基于电磁学的基本原理，需要考虑接地导体的布局、接地体的类型、接地电阻等因素。

防雷接地系统通常包括直接接地和感应接地，它们分别处理直击雷和感应雷。感应雷虽然没有直接击中目标，但其电磁效应也能对电子设备造成影响，因此防护感应雷也是防雷接地设计的重要组成部分。

2.3.2 防雷接地系统的设计原则

在防雷接地系统的设计过程中，首先需要根据建筑物的用途、地理位置、雷暴活动程度等条件确定防雷等级。然后，规划合理的接闪器布局、雷电流引下线和接地装置。设计时要确保所有电气和电子设备的信号线、电源线等均通过适当的过电压保护器与接地系统相连。

除了技术要求外，防雷接地系统的设计还需要符合当地的防雷规范和标准。在完成设计后，还需要进行模拟测试，以验证防雷系统的有效性。此外，定期的维护和检查是确保防雷接地系统长期有效运行的关键。

2.4 屏蔽接地的作用与方法

2.4.1 屏蔽接地在电磁兼容性中的重要性

屏蔽接地是解决电磁干扰（EMI）问题的重要措施，通过将屏蔽层接地，可以有效地减少辐射干扰和感应干扰。屏蔽接地能够将电磁场封闭在特定的区域内，减少对敏感设备的影响。

在电磁兼容设计中，屏蔽接地与接地材料的性质密切相关。导电性良好的接地材料可以提供更低的接地阻抗路径，增强屏蔽效果。同时，接地连接的连续性也是影响屏蔽效果的关键因素。

2.4.2 屏蔽接地的实施步骤和注意事项

屏蔽接地的实施步骤包括确定屏蔽位置和范围，选择合适的接地材料，以及进行精确的接地连接。在施工过程中，需要注意以下几个方面：

• 确保接地导线的长度尽可能短，以降低接地阻抗。
• 使用符合要求的接地接头和连接器，避免连接处的腐蚀和松动。
• 屏蔽层的接地应与其它类型的接地分开，以避免形成地环路干扰。
• 对于大型屏蔽室或屏蔽舱，应确保有多个接地点，分散接地电流，防止局部高温。

在实施屏蔽接地时，还需要注意整体电磁兼容设计，如合理布局设备，减少信号线的串扰，以及正确地处理信号和电源的接地关系。通过这些措施，可以有效提升设备和系统的电磁兼容性。

3. 接地系统设计技巧

接地系统是电气和电子系统中不可或缺的一部分，良好的接地设计对于保证系统的稳定运行和安全性能至关重要。在本章中，我们将探讨单点接地与多点接地的设计理念，以及它们适用的场景，并深入了解混合接地的设计策略和实际应用案例。

3.1 单点接地与多点接地的选择

3.1.1 单点接地的设计理念及其适用场景

单点接地（Single Point Grounding）是最基础也是最初级的接地方法。在单点接地系统中，所有的接地点都连接到一个共同的物理点上，通常是通过一个中央接地母排或接地平面来实现。

单点接地的理念是在一个系统内建立一个固定的参考电位点。由于所有的接地都汇聚到一点，可以有效地避免地环路和地回路的产生，这对于减少电磁干扰（EMI）非常有效。在低频应用中，单点接地系统简化了接地设计，因为低频信号更容易受到地回路干扰的影响。

然而，单点接地并不适用于所有情况，特别是在高频应用中，单点接地可能会因为接地点之间的物理距离而导致较大的阻抗。对于高频系统，由于电流具有集肤效应，信号回路内的电流可能会绕过更长的单点接地路径，从而增加了干扰的可能性。

3.1.2 多点接地的设计理念及其适用场景

与单点接地不同，多点接地（Multipoint Grounding）允许系统内的每个组件都有自己的接地连接。在高频应用中，这种接地策略可以减小接地回路的面积，从而降低由于地环路产生的辐射干扰。

多点接地的理念是基于高频信号的波长远小于设备的尺寸。在高频应用中，由于接地回路的阻抗主要由分布电容决定，故接地回路的长度相对于信号波长来说非常短。因此，可以忽略接地路径的电感影响。在多点接地系统中，不同的接地点之间可以看作是电位接近，从而减少了信号间的串扰。

多点接地适用于高频设备和系统，如无线通信、雷达和微波设备等。这种接地方法要求接地路径尽可能短，以减少电感的影响。设计多点接地系统时，需要确保接地路径在高频下具有低阻抗特性，并且要防止接地回路产生意外的天线效应。

3.1.3 单点接地与多点接地的比较和选择依据

选择单点接地还是多点接地，需综合考虑系统的频率特性、设备的物理尺寸、信号的类型和大小等因素。通常，在设计接地系统时，工程师会根据以下依据进行判断：

• 如果系统的工作频率低于3MHz，单点接地往往能够满足要求，因为它可以有效地避免地环路问题。
• 对于工作频率高于3MHz的系统，多点接地可能更为合适，因为多点接地可以减小高频下的接地阻抗，减少辐射干扰。
• 需要考虑系统中的信号电压和电流水平。对于高电压和大电流的信号，单点接地可以提供更安全和稳定的接地路径。
• 设备的物理尺寸也是一个重要因素。小型设备或模块可以使用单点接地，而对于大型设备或设备间距离较远的情况，应考虑使用多点接地。

总之，单点接地和多点接地各有利弊，选择时需要权衡系统的特定需求和限制条件。接下来，我们将探索混合接地的设计策略及其在实际应用中的表现。

3.2 混合接地的设计策略

3.2.1 混合接地的原理和优势

混合接地（Hybrid Grounding）结合了单点接地和多点接地的优点，通常用于复杂的系统，尤其是那些包含不同频率和不同类型信号的系统。混合接地系统的设计理念是通过适当的接地策略和布局，实现信号路径的优化，从而达到减少干扰和提高系统性能的目的。

在混合接地中，可以通过将高频和低频部分分开来设计接地路径，即在高频部分采用多点接地，而在低频部分采用单点接地。通过这种方式，可以最大限度地减少高频信号的串扰和低频信号的地环路干扰。

混合接地的优势在于其灵活性和适用性。它可以针对不同的系统需求和工作环境进行定制，以达到最佳的接地效果。例如，在模拟电路和数字电路共存的系统中，模拟部分可以使用单点接地，而数字部分可以采用多点接地，以优化两者的接地设计。

3.2.2 实际应用中的混合接地案例分析

在实际应用中，混合接地策略可以显著提高复杂电子系统的稳定性和可靠性。下面是一个典型的混合接地设计案例：

案例研究：混合接地在多功能电子设备中的应用

• 背景 ：一个集成了音频、视频、通信和数据处理功能的多功能电子设备。
• 挑战 ：该设备需要处理从低频的音频信号到高频的无线通信信号等多种不同类型和频率的信号。
• 设计 ：设计师采取了混合接地策略。对于音频信号（低频），采用了单点接地策略，并将音频模块设计成独立于其他模块。对于通信和数据处理模块（高频），设计师在模块内部采用了多点接地，以减小高频信号的天线效应。此外，音频模块与高频模块之间的连接通过光纤进行，彻底隔离了两者的电气连接，从而避免了相互干扰。

通过这种混合接地设计，该多功能电子设备成功地实现了信号的纯净传输，有效降低了不同模块之间的干扰。而且，由于采取了光纤通信，设备的电磁兼容性（EMC）也得到了显著提高。

混合接地策略的实施需要细致的设计和周密的规划。在设计时，应考虑系统中各个部分的功能和频率特性，并针对不同模块设计合适的接地策略。此外，还应考虑到接地路径的布局，避免地回路的产生，并确保各个接地路径之间的合理隔离。

3.2.3 混合接地的实施注意事项

在实施混合接地策略时，以下注意事项是工程师需要特别留意的：

• 接地路径的隔离 ：确保不同接地路径之间没有直接的电气连接，可以使用光纤、变压器或者隔离放大器等元件实现信号隔离。
• 接地连接的布局 ：优化接地连接的布局，减少接地回路的面积，特别是在高频部分。
• 接地连接的检查 ：定期检查接地连接点是否牢固可靠，尤其是高温或振动等恶劣环境下。
• 接地系统的测试 ：在设计完成后，进行必要的接地电阻测量和EMC测试，以验证接地系统的性能。

通过综合考虑这些因素，混合接地系统可以在复杂的电子设备中发挥重要的作用，提供稳定可靠的接地解决方案。

3.2.4 设计工具和软件的使用

在进行混合接地设计时，使用现代化的设计工具和软件可以极大地提高效率和准确性。下面是一些常用的工具和软件类型：

• 电路仿真软件 ：如SPICE（Simulation Program with Integrated Circuit Emphasis）可以用于模拟接地电路的行为，帮助工程师在实际实施前发现潜在的设计问题。
• 电磁场分析软件 ：对于高频应用，可以使用如ANSYS HFSS这样的软件工具来分析电磁场的分布，确保接地设计能够有效抑制干扰。
• PCB布局工具 ：在PCB设计阶段，使用专业的布局工具如Altium Designer或Cadence可以更好地规划接地路径，优化接地效果。

以上介绍了混合接地的设计策略，通过混合接地，能够针对不同频率和类型的信号优化接地路径，减少干扰，提高系统的稳定性和可靠性。结合实际案例，我们可以看到混合接地在电子设备中的具体应用和效果。

以上为第三章的内容。在下一章中，我们将继续探讨接地系统设计中的其他重要概念和技巧，包括接地电阻的测量与计算，以及接地网络的设计与优化。

4. ```

第四章：接地电阻与接地网络

4.1 接地电阻的测量与计算

接地电阻是衡量接地系统性能的关键指标，它影响着电气设备的保护效果和整个系统的安全运行。本节将详细介绍接地电阻的测量方法和计算过程，以及在实际应用中需要注意的事项。

4.1.1 接地电阻的基本概念与测量方法

接地电阻是指电流通过接地体流入大地时，接地体与大地之间产生的电压降与流入电流之比的电阻值。它是表征接地体接地性能的电气参数，对电气设备的安全运行和人体安全都有直接影响。

接地电阻的测量通常使用接地电阻测试仪进行。测量步骤如下：

1. 确保被测接地装置与其他接地装置电气上隔离。
2. 将接地测试仪的两个探针分别插入土壤中，确保探针与地面垂直。
3. 将接地测试仪与被测接地装置的导体连接。
4. 按下测试仪的测量按钮，读取显示的电阻值。
5. 记录测量结果，并检查接地电阻是否满足设计要求。

4.1.2 接地电阻的计算公式和注意事项

在某些情况下，可以直接使用计算公式来估算接地电阻值。常见的计算公式为：

R = ρ * L / A

其中， R 是接地电阻值（欧姆）， ρ 是土壤电阻率（欧姆·米）， L 是接地体的有效长度（米）， A 是接地体的有效横截面积（平方米）。

在应用计算公式时，需要注意以下事项：

1. 公式中的 ρ 值应根据实际测量或参考相关资料获取。
2. 接地体的形状和土壤的性质会影响 ρ 值，因此应尽量使用在类似条件下的测试值。
3. 公式仅适用于简单形状的接地体，对于复杂结构的接地体，应使用专业软件进行模拟计算或实地测量。

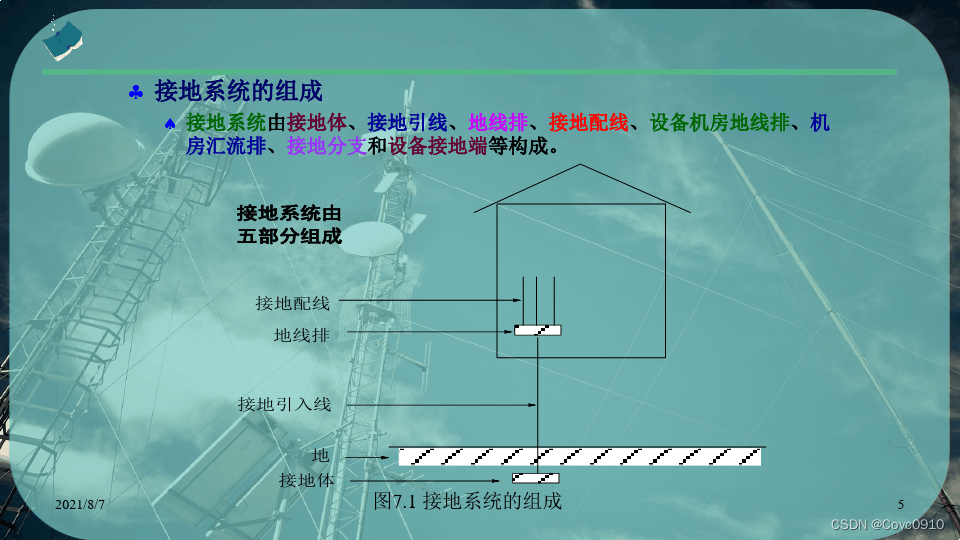

4.2 接地网络的设计与优化

接地网络是整个接地系统的核心，其设计不仅影响接地电阻的大小，还关系到系统的电磁兼容性和整体稳定性。本节将探讨接地网络设计的基本原则以及如何优化接地网络。

4.2.1 接地网络设计的基本原则

设计接地网络时应遵循以下基本原则：

1. 安全性原则：确保接地网络能够将故障电流有效引导至大地，以保护人员安全和设备安全。
2. 均匀性原则：接地网络应尽量均匀分布，避免产生大的电位差。
3. 环路原则：接地回路应尽量小，以减少感应电压和电磁干扰。
4. 适应性原则：接地网络的设计应充分考虑未来可能的扩展和变化。

4.2.2 接地网络优化的策略和案例

优化接地网络可以采用多种策略，包括但不限于：

1. 使用环形接地系统，以减少接地环路和电磁干扰。
2. 在接地系统中设置补偿措施，如跨接线，以提高均匀性和稳定性。
3. 应用计算机辅助设计（CAD）软件进行接地网络模拟，优化设计。
4. 定期检查和维护接地网络，确保接地电阻和连接状态符合要求。

下面是某数据中心接地网络优化的案例分析：

• 背景 ：数据中心因接地电阻超标，导致设备故障率上升。
• 问题 ：原接地网络设计不合理，存在多个接地环路，产生较大干扰。
• 策略 ：
• 重新设计接地网络，采用环形结构减少接地环路。
• 在关键部位增加跨接线，增强网络的均匀性。
• 使用专业软件进行模拟，调整接地体布局以优化接地电阻。
• 结果 ：优化后接地电阻达到设计要求，设备故障率明显下降，系统稳定运行。

通过本章节的介绍，我们了解到接地电阻测量与计算的重要性以及接地网络设计的基本原则和优化策略。在实际操作中，应结合具体场景，运用理论知识和实践经验，以达到最佳的接地效果。
```

5. 接地材料与连接方式

在现代电气系统和电子设备中，确保接地系统的安全性和有效性是至关重要的。接地材料和连接方式直接影响接地系统的性能和设备的安全运行。本章节将详细探讨不同接地材料的选择与应用，以及接地连接方式的技术要点。

5.1 接地材料的选择与应用

选择适当的接地材料是确保接地系统稳定性和耐用性的第一步。材料的选择需要考虑到环境条件、成本和接地系统的设计目标。

5.1.1 接地材料的种类与特性

接地材料主要包括铜材、钢材、不锈钢和复合材料等。每种材料都有其独特的物理和化学特性，因此在不同应用场合下的表现也各不相同。

• 铜材 ：铜是电气接地中应用最广泛的材料之一，因其良好的导电性能和耐腐蚀性而备受青睐。然而，铜材料成本较高，且在某些环境下易受污染。

• 钢材 ：钢的使用成本相对较低，但其导电性能不如铜，且更容易腐蚀。为了提高其耐久性，通常需要进行镀锌处理。

• 不锈钢 ：不锈钢具有很好的耐腐蚀性，但其导电性不及铜材。它常用于具有极端腐蚀性环境下的接地系统。

• 复合材料 ：一些复合材料如镀铜钢丝、镀银铜带等，结合了多种材料的优点，提供了成本和性能之间的良好平衡。

5.1.2 不同环境下的接地材料选择指南

在选择接地材料时，必须考虑环境因素，比如温度、湿度、土壤化学成分等。

• 工业环境 ：在工业环境中，土壤可能含有高浓度的化学物质，因此需要选择耐腐蚀性更强的材料，如不锈钢或特制的镀层钢。

• 户外环境 ：户外接地系统需要能够抵抗极端天气和温度变化，因此镀锌钢材是一个不错的选择。

• 高湿度环境 ：在潮湿的环境中，铜材可能因腐蚀而退化，不锈钢或特定的镀层铜材可能是更合适的选择。

• 高盐分环境 ：在海边或盐雾环境中，应避免使用易腐蚀的材料，优先考虑使用不锈钢或经特殊涂层处理的铜材。

在实际应用中，需要根据具体条件进行材料选择，兼顾成本和性能。

5.2 接地连接方式的技术要点

接地连接是确保电流能安全地流回地面的关键步骤。不同类型的连接方式有不同的安装要求和技术细节。

5.2.1 接地连接的安装技术要求

安装接地连接时必须遵守一定的技术规范，以确保连接点的可靠性。

• 紧固度 ：连接处必须紧固，以减少接触电阻，防止过热和腐蚀。

• 清洁度 ：连接前，接触表面必须清洁，无油脂和氧化层，以保证良好的电气接触。

• 防腐措施 ：暴露在户外的接地连接应采取防腐措施，如使用防腐剂、包覆防护层等。

5.2.2 接地连接方式对系统稳定性的影响

良好的接地连接不仅关乎安全，也直接影响电气系统的稳定运行。

• 连接的可靠性 ：由于电流通过连接点时可能产生的热量，不稳定的连接可能会导致电阻增加，影响系统的稳定。

• 阻抗匹配 ：在精密电子系统中，接地连接方式会影响系统的阻抗匹配，进而影响信号传输的质量。

• 电磁干扰 ：接地连接设计不佳可能会导致电磁干扰，影响系统的性能。

因此，正确选择和安装接地连接方式对系统的稳定性和性能至关重要。

在设计和实施接地系统时，材料选择和连接方式是两个关键环节，必须给予足够的重视。通过本章内容的学习，读者应该能够掌握如何根据不同的应用需求和环境条件，选择合适的接地材料和连接方式，以构建一个可靠和高效的接地系统。
