如何阵列平面_鸟巢建模，见证Creo阵列的强大功能

本教程来讲解一下如何建立图片上的鸟巢，creo做这种阵列易如反掌，大概思路就是先画两根树枝，然后通过阵列逐步发散

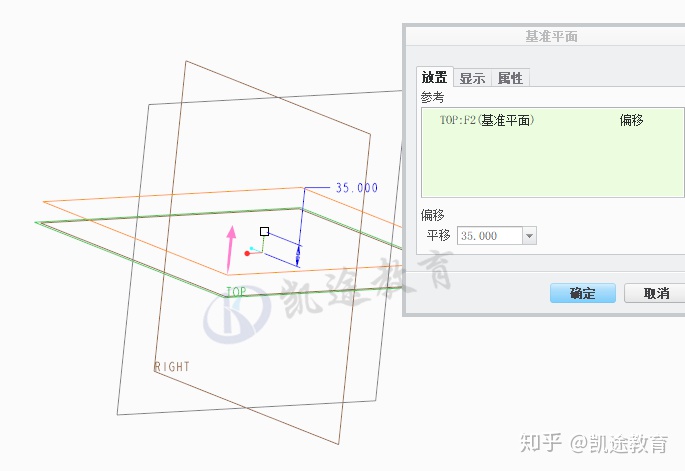

1、偏离TOP面35m做基准面

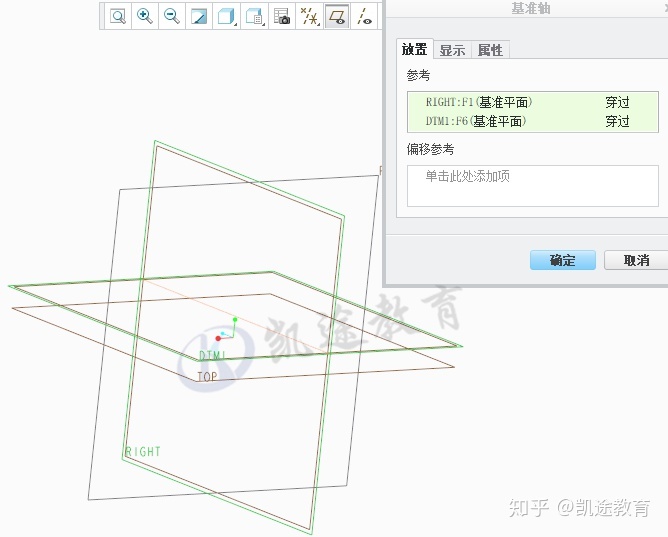

2、通过上一步的基准面和RIGHT做基准轴

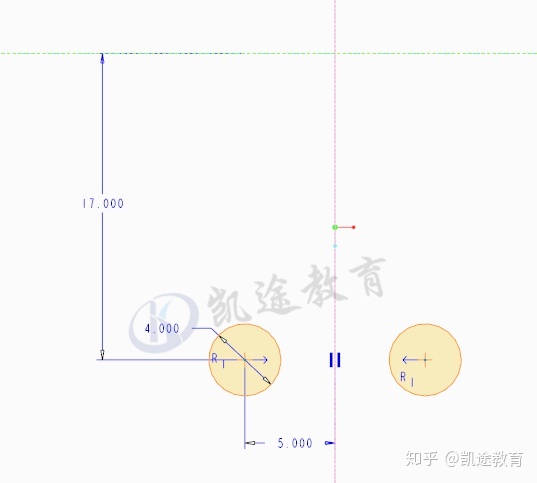

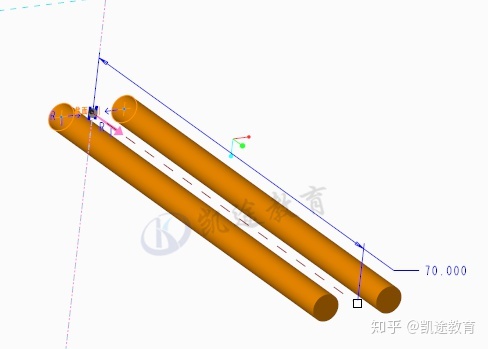

3、在TOP平面拉伸，截面如下图所示，拉伸高度70mm

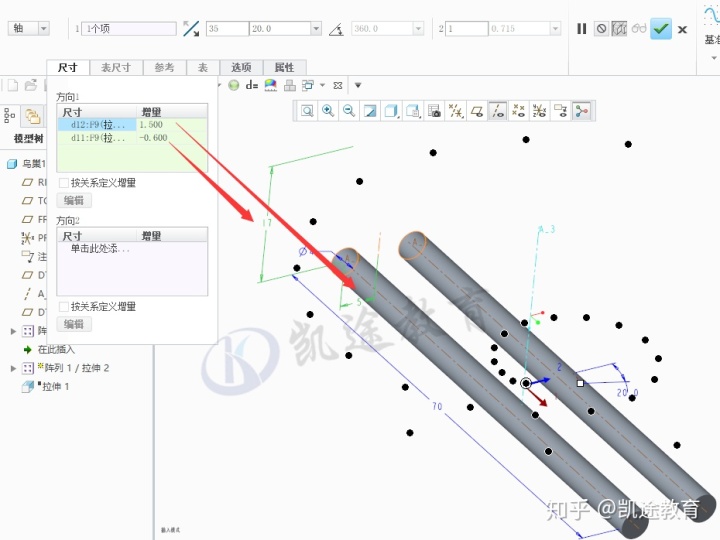

4、做轴向阵列，35个，间距20度，轴选择第二步做的轴，添加两个尺寸增量一个是5mm 增量改为1.5 另一个是17mm，增量为-0.6

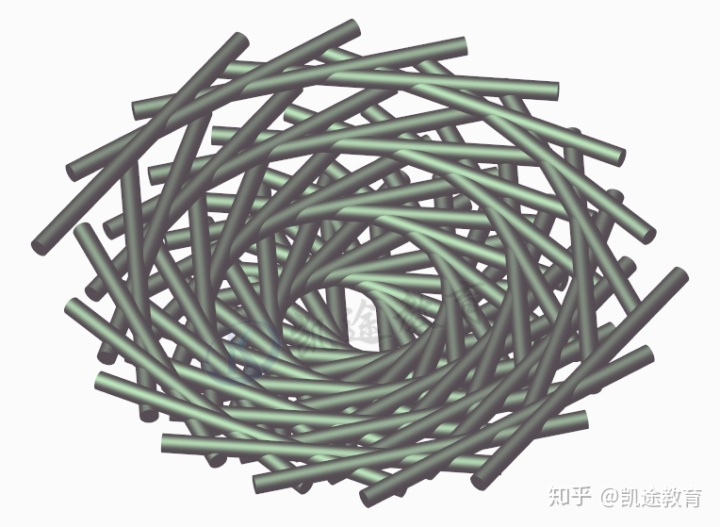

5、阵列完的效果如下：

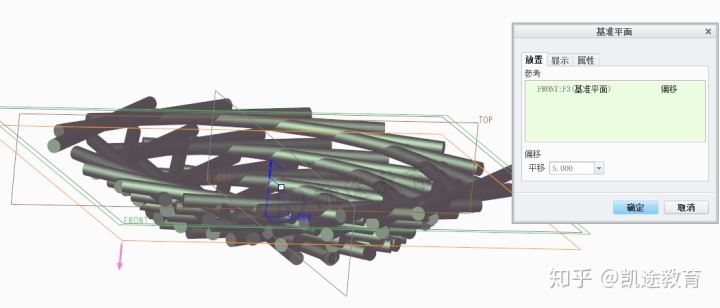

6、偏移Front基准面 向下5mm

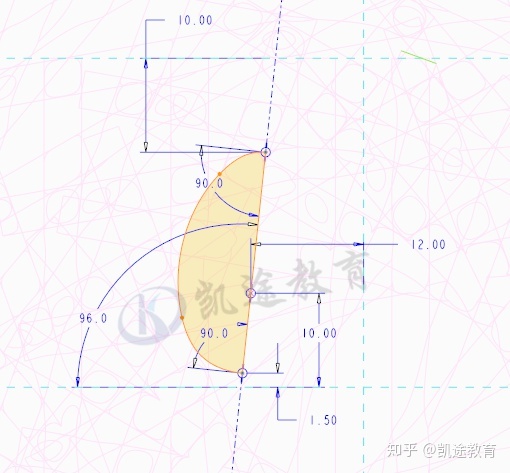

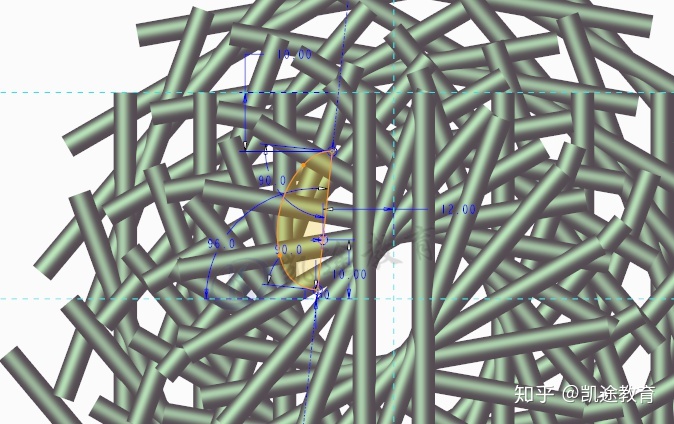

7、在上一步基准面上旋转鸟蛋，截面如下：

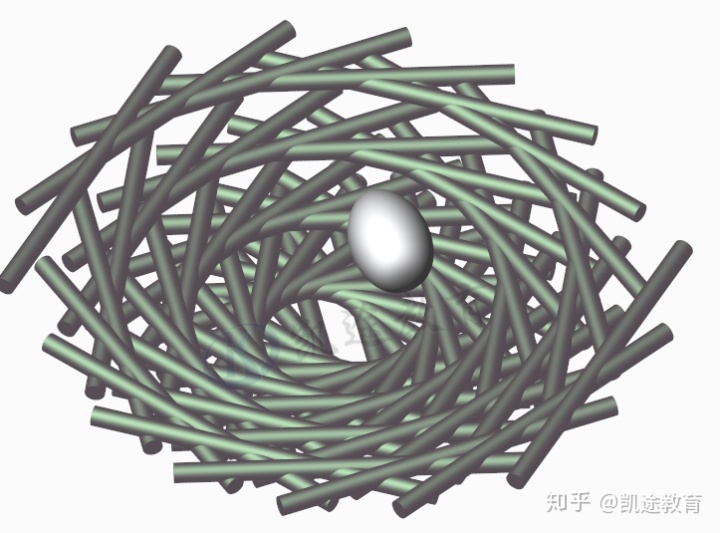

完成效果如下：

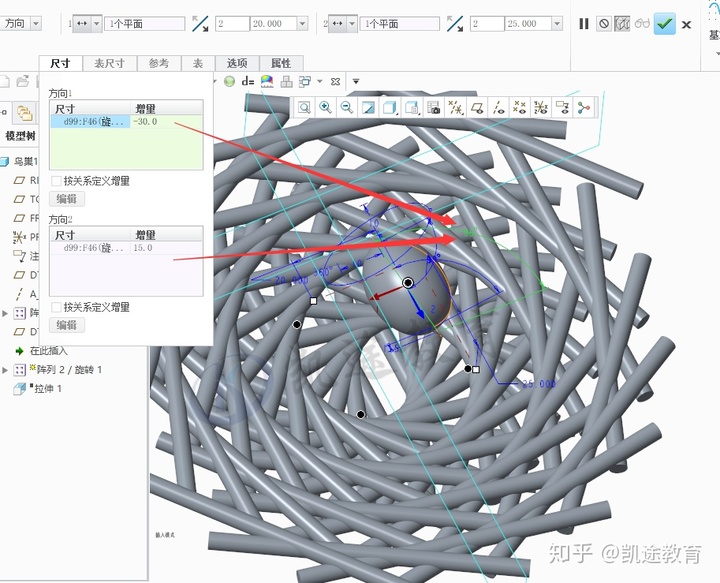

8、阵列鸟蛋，沿着两个基准面方向阵列。同时增加一个角度控制尺寸，改变鸟蛋的方向

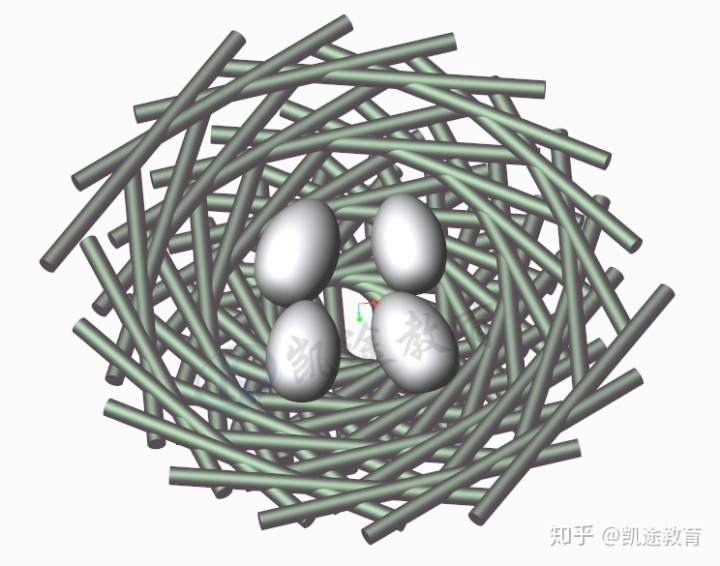

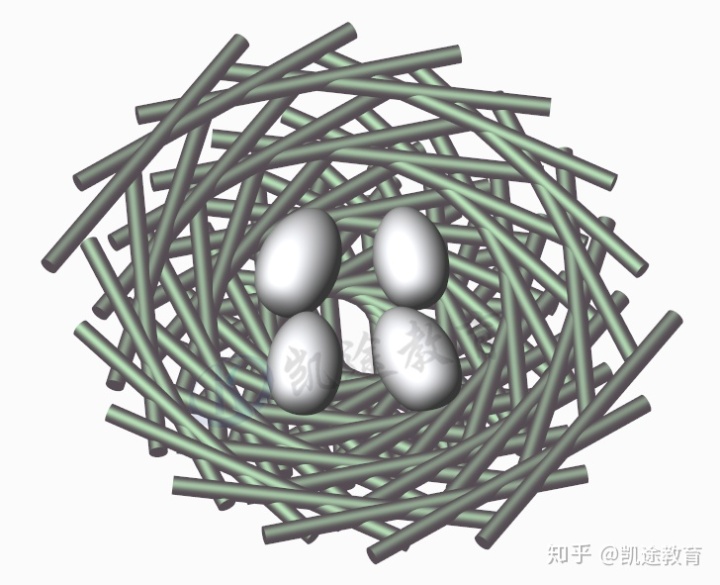

9、阵列完成效果如下：

至此，已完成鸟巢的建模，读者朋友们可以练习下
