安防系统管理服务器,安防弱电系统设计常用十个行业方案（含拓扑图）

原标题：安防弱电系统设计常用十个行业方案(含拓扑图)

如何快速的了解一个系统解决方案？看拓扑图。拓扑图可以体现整个系统的架构组成，今天薛哥搜集了20个系统解决方案，每个方案都有拓扑图，非常适合新手学习。

公安交通视频管理应用平台解决方案

公安交通视频管理应用平台解决方案是针对各级交通部门视频管理应用的整体解决方案。交通视频管理应用平台主要包括卡口综合管控系统、机动车综合管控系统两大系统。

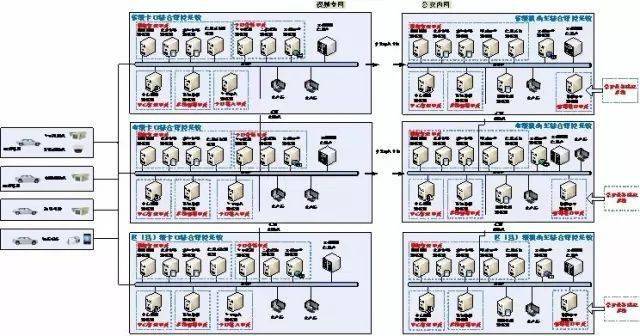

系统拓扑图：

二、公共交通行业视频解决方案

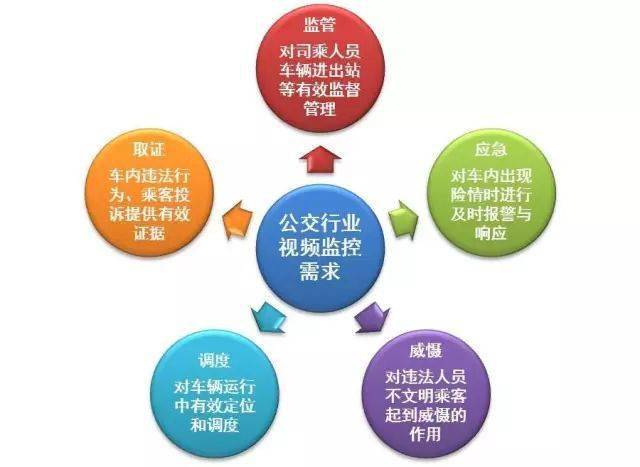

公交行业对于视频监控系统应用的需求主要体现在以下五个方面：

系统架构

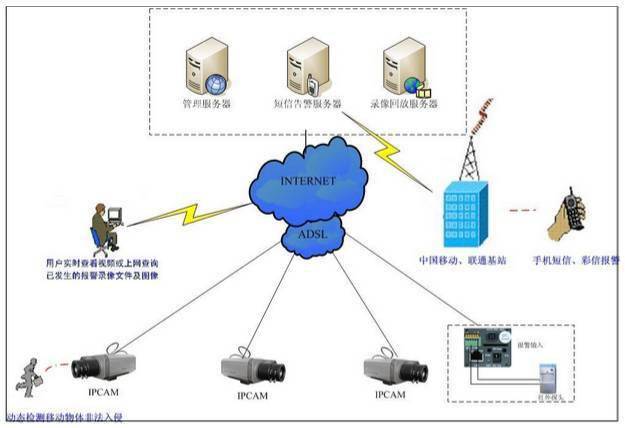

三、中小商铺监控解决方案

从系统结构方面分析，主要有4个部分为：DDNS服务器、中心录像服务器、短信报警服务器、中心管理服务器。

系统拓扑图：

四、监管行业视频解决方案

监狱是收容和关押各类犯人的重要场所，其风险等级和防护等级非常高，必须对重点区域进行监控和防范，通常包括：监区、大门、围墙、医院、厂房、食堂和教舍等。

系统组成

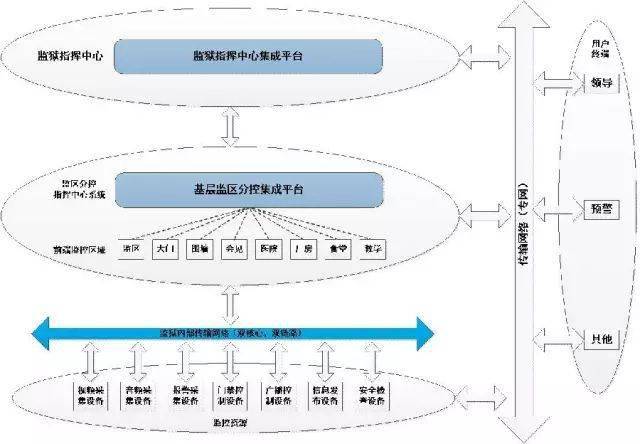

系统集成架构图

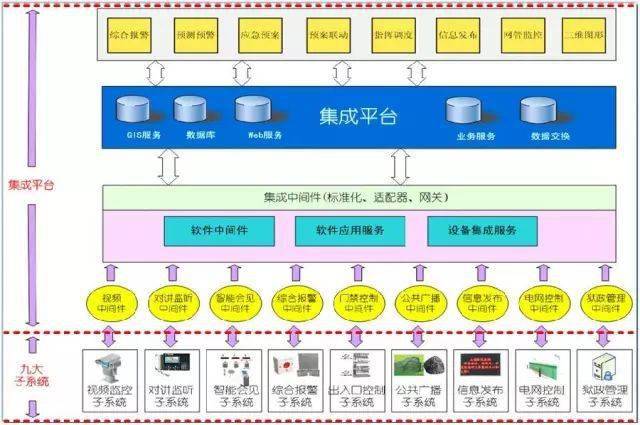

系统逻辑架构图

五、食品安全监管解决方案

食品安全监管解决方案是将最新的视频处理技术、传感技术、高清显示技术、计算机技术、网络通信技术、智能交互控制系统融为一体的智能解决方案，可广泛应用于学校食堂、个体餐饮企业、食品加工企业、农贸市场等多种场合。

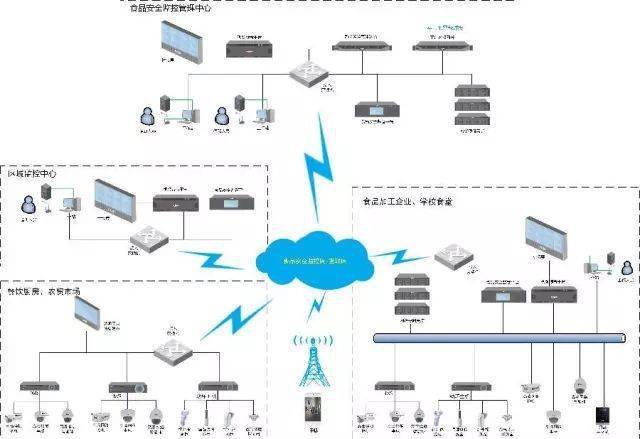

食品安全监管解决方案架构

方案主要由监控管理中心、区域监控中心和前端采集系统三部分构成。

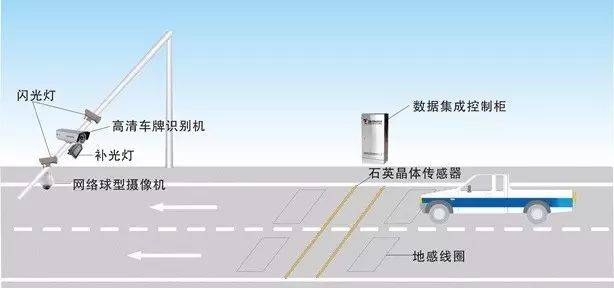

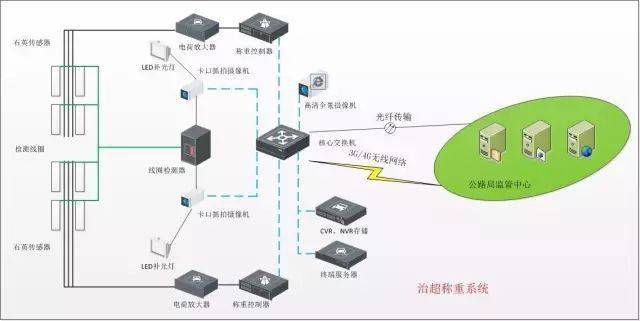

六、公路一体化自动治超系统解决方案

公路一体化自动治超系统包括高速自动预检和联网管理平台。

联网管理平台通过把合理布点的多套治超站系统联网，能够对超限超载嫌疑车辆通过车辆号码进行联网搜索布控，并能输出统计报表。通过开放数据接口，实现与交警和运管的数据共享，能够对超载车辆进行分工治理，起到长期的威慑作用。

系统拓扑图：

七、高速公路视频解决方案

高速公路具有车流量大、车流速度快等特点，高速公路监控系统是保障高速公路被有效管理和维护的可靠手段，因此要求监控系统能对整条高速公路进行全方位、多功能的监视和控制，以便运营管理者能对高速公路运营路况实时地、全面地了解和掌控，实现及时地向公众发布高速公路路况信息等。

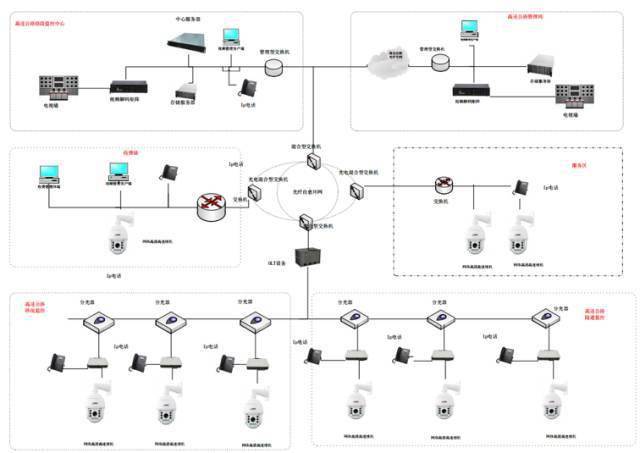

解决方案

八、铁路电源及环境监控系统解决方案

适用于铁路通信站、中间站、移动通信基站、直放站、卫星地面站、铁路信息机房等各类有人/无人值守机房电源及机房环境远程监控。主要监控需求包括：端局通信电源、空调设备、温湿度、烟雾、水侵、红外、门磁/门禁、玻璃破碎、灯控等。

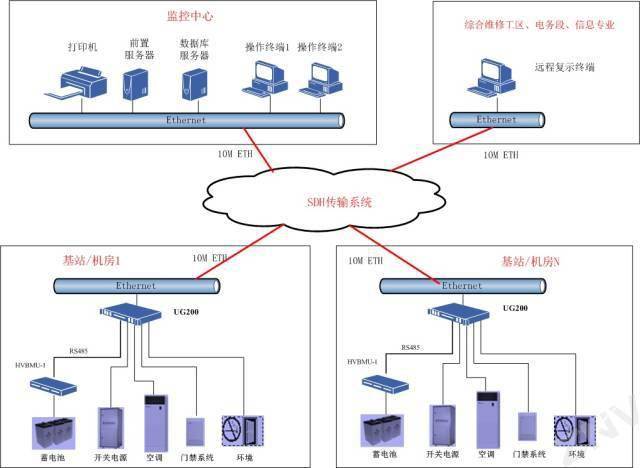

铁路电源及环境监控系统结构拓扑图

九、“三网三平台”解决方案

在“平安城市”建设中，通过社会资源网、视频专网、公安网的搭建，整合社会视频接入平台、视频共享平台、视频联网平台，构成具有影响力的“三网三平台”。

三网三平台解决方案真正做到了事前防控、事中指挥、事后研判，可帮助协调各部门、各警种的工作任务，促进公安机关对视频图像信息的联网共享和综合应用，提高社会公共安全领域的技术与装备水平，推动公安工作方式由人力支撑型向科技支撑型转换。

系统总体框架

系统组成

纵向四级联网架构：部、省、市、区县，横向三网三平台：社会、共享、联网。

系统总体拓扑图

十、智慧炼化安防系统解决方案

为了开启炼化厂智能工厂管理新思维，最终实现炼化厂“智能、高效、安全、可靠”运行的目标，需构建一套适应炼化厂现代化管理的一体化管理系统，以现代信息技术为支撑，实现网络互联互通、信息资源共享，对园区的人员、设施进行全方位管理，满足分控中心现场管理、总控中心全局监管、管理人员移动办公的需求。

系统架构图如下：
