本实用新型涉及网络检测技术领域，具体为一种计算机网络质检装置。

背景技术：

网络是信息传输、接收、共享的虚拟平台，通过它把各个点、面、体的信息联系到一起，从而实现这些资源的共享。它是人们信息交流使用的一个工具。网络质检装置通常也称专业网络测试仪或网络检测仪，是一种可以检测osi模型定义的物理层、数据链路层、网络层运行状况的便携、可视的智能检测设备，主要适用于局域网故障检测、维护和综合布线施工中，网络测试仪的功能涵盖物理层、数据链路层和网络层。

现在市场上的计算机网络质检装置，对网络进行检测时，都采用网线插入接槽体内，然后对其进行检验，但现有的接槽体由于位于装置内部，故对其清理时不宜拆除，且接槽体安装后容易掉落。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种计算机网络质检装置，解决了上述背景技术中所提出的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种计算机网络质检装置，包括工作体，工作体靠近底部的内部以自身中心线左右对称开设有内腔，内腔的内顶壁固定连接有滑台，滑台的顶部固定连接有限位板，工作体的底部开设有槽孔、矩形槽，工作体通过槽孔套接有槽体，槽体靠近底部的外表面以自身中心线左右对称开设有连接孔，槽体的底部开设有网线接口。

滑台位于内腔内部的底部固定连接有固定板，固定板的底部与内腔的内底壁固定连接，固定板靠近滑台底部的一侧面固定连接有套柱，套柱远离固定板的一端套接有滑筒，滑筒的内部开设有筒腔，套柱穿过滑筒延伸至筒腔的内部，套柱位于筒腔内部的一端固定连接有限位块，限位块远离套柱的一端固定连接有弹簧，滑筒的顶部与滑台滑动连接，固定板靠近套柱的一侧面的中心处固定连接有固定柱，固定柱远离固定板的一端转动连接有转板，转板位于固定柱底部的一端铰接有第一铰接柱，第一铰接柱远离转板的一端固定连接有第一滑块，第一滑块的底部滑动连接有固定块，固定块的底部与内腔固定连接，第一滑块远离第一铰接柱的一端固定连接有定位杆，转板与第一铰接柱连接的一端的下方转动连接有铰接杆，铰接杆远离转板的一端铰接有第二铰接柱，第二铰接柱远离铰接杆的一端固定连接有第二滑块，第二滑块远离第二铰接柱的一端与固定板滑动连接，第二滑块的底部固定连接有连动杆。

优选的，所述滑筒远离套柱的一端穿过内腔延伸至槽孔的内部，且滑筒位于槽孔内部的一端为弧形。

优选的，所述槽体的顶部的两端为弧形，且槽体顶部的弧形与滑筒的弧形相适配。

优选的，所述定位杆与连接孔相适配，且定位杆的长度大于连接孔。

优选的，所述连动杆与矩形槽相适配，且连动杆可通过贯穿矩形槽延伸出工作体的底部。

优选的，所述铰接杆的长度大于定位杆的长度，所述转板通过转轴与固定柱转动连接。

(三)有益效果

本实用新型提供了一种计算机网络质检装置。具备以下有益效果：

1、该计算机网路质检装置，通过槽体与工作台套接，从而使滑筒运动，从而使转板进行转动，从而使第一铰接柱运动，从而使第一滑块运动，从而使定位杆伸出，从而与连接孔配合，从而使槽体能够进行固定，解决了拆除后再次安装容易掉落的问题。

2、该计算机网络质检装置，通过设置铰接杆，能够与转板配合，当转板转动时，能够带动第二铰接柱运动，从而使第二滑块运动，从而使连动杆运动，通过设置矩形槽，能够使连动杆可以伸出工作体外部，通过按动连动杆，能够使定位杆缩回内腔，从而使槽体方便拆除。

附图说明

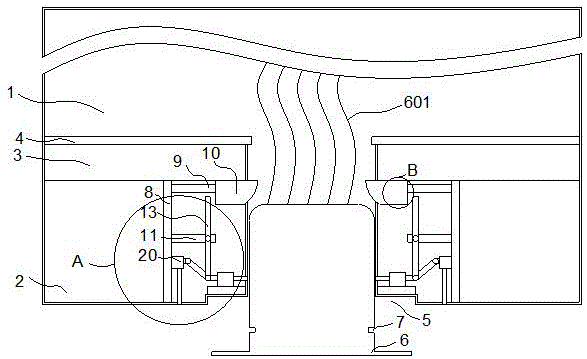

图1为本实用新型结构示意图；

图2为本实用新型图1中a处结构示意图；

图3为本实用新型图1中b处结构示意图；

图4为本实用新型局部结构示意图。

其中，1工作体、2内腔、3滑台、4限位板、5槽孔、6槽体、601连接线、7连接孔、8固定板、9套柱、10滑筒、11固定柱、12转轴、13转板、14第一铰接柱、15第一滑块、16定位杆、17固定块、18铰接杆、19第二铰接柱、20第二滑块、21连动杆、22矩形槽、23网线接口、24筒腔、25限位块、26弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型实施例提供一种计算机网络质检装置，如图1-4所示，包括工作体1，工作体1靠近底部的内部以自身中心线左右对称开设有内腔2，内腔2的内顶壁固定连接有滑台3，滑台3的顶部固定连接有限位板4，工作体1的底部开设有槽孔5、矩形槽22，工作体1通过槽孔5套接有槽体6，槽体6靠近底部的外表面以自身中心线左右对称开设有连接孔7，槽体6的底部开设有网线接口23，槽体6的顶部固定连接有连接线601，属于现有结构。

滑台3位于内腔2内部的底部固定连接有固定板8，固定板8的底部与内腔2的内底壁固定连接，固定板8靠近滑台3底部的一侧面固定连接有套柱9，套柱9远离固定板8的一端套接有滑筒10，滑筒10远离套柱9的一端穿过内腔2延伸至槽孔5的内部，且滑筒10位于槽孔5内部的一端为弧形，槽体6的顶部的两端为弧形，且槽体6顶部的弧形与滑筒10的弧形相适配，设置弧形形状适配，能够使槽体6套接时减少接触阻力，从而使槽体6安装时更加方便，安装滑筒10的内部开设有筒腔24，套柱9穿过滑筒10延伸至筒腔24的内部，套柱9位于筒腔24内部的一端固定连接有限位块25，限位块25远离套柱9的一端固定连接有弹簧26，滑筒10的顶部与滑台3滑动连接，固定板8靠近套柱9的一侧面的中心处固定连接有固定柱11，固定柱11远离固定板8的一端转动连接有转板13，转板13通过转轴12与固定柱11转动连接，转板13位于固定柱11底部的一端铰接有第一铰接柱14，第一铰接柱14远离转板13的一端固定连接有第一滑块15，第一滑块15的底部滑动连接有固定块17，固定块17的底部与内腔2固定连接，第一滑块15远离第一铰接柱14的一端固定连接有定位杆16，定位杆16与连接孔7相适配，且定位杆16的长度大于连接孔7，设置定位杆16，能够使槽体6更加方便固定，且不易掉落，转板13与第一铰接柱14连接的一端的下方转动连接有铰接杆18，铰接杆18远离转板13的一端铰接有第二铰接柱19，第二铰接柱19远离铰接杆18的一端固定连接有第二滑块20，第二滑块20远离第二铰接柱19的一端与固定板8滑动连接，第二滑块20的底部固定连接有连动杆21，连动杆21与矩形槽20相适配，且连动杆21可通过贯穿矩形槽20延伸出工作体1的底部，设置连动杆21与矩形槽20适配，能够第二滑块20配合，从而使定位杆16能够回缩，从而使槽体6拆卸时更加方便。

工作原理：

当该计算机网络质检装置使用时，通过手动将槽体6与工作体1套接，从而使滑筒10与槽体6接触，从而使滑筒10向内侧运动，从而使转板13转动，从而使第一铰接柱14运动，从而使第一滑块15运动，从而使定位杆16运动，从而与连接孔7配合，从而使槽体6能够固定，通过设置铰接杆18，从而使第二铰接柱19运动，从而使第二滑块20运动，从而使连动杆21运动，通过设置矩形槽22，从而使连动杆21能够伸出工作体1的底部，通过手动按压连动杆21，能够使第二滑块21运动，从而使铰接杆18运动，从而使转杆13回收，从而使定位杆16回收，从而使槽体6能够拆卸。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
