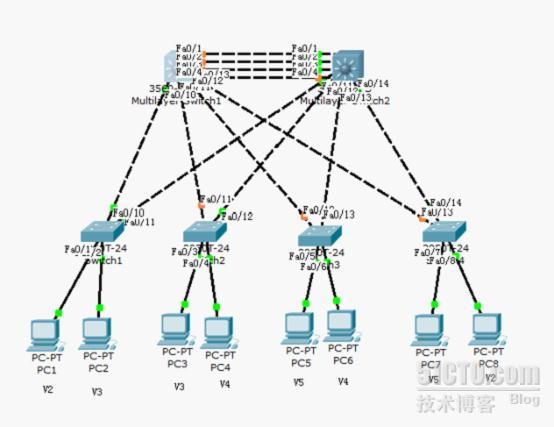

网络拓扑

网络链接

VPCS V0/1 <----> Switch3 F0/1

VPCS V0/2 <----> Switch3 F0/2

VPCS V0/3 <----> Switch4 F0/3

VPCS V0/4 <----> Switch4 F0/4

VPCS V0/5 <----> Switch5 F0/5

VPCS V0/6 <----> Switch5 F0/6

VPCS V0/7 <----> Switch6 F0/7

VPCS V0/8 <----> Switch6 F0/8

Switch1 F0/1 <----> Switch2 F0/1

Switch1 F0/2 <----> Switch2 F0/2

Switch1 F0/3 <----> Switch2 F0/3

Switch1 F0/10 <----> Switch3 F0/10

Switch1 F0/11 <----> Switch4 F0/11

Switch1 F0/12 <----> Switch5 F0/12

Switch1 F0/13 <----> Switch6 F0/13

Switch2 F0/11 <----> Switch3 F0/11

Switch2 F0/12 <----> Switch4 F0/12

Switch2 F0/13 <----> Switch5 F0/13

Switch2 F0/14 <----> Switch6 F0/14

实验说明：

1、配置VTP，使交换机之间学习到相同的VLAN

2、配置STP（生成树协议），使三层交换机1是Vlan2-3的根网桥、Vlan4-5的辅助网桥

使三层交换机2是Vlan4-5的根网桥、Vlan2-3的辅助网桥

3、配置HSRP（热备份路由协议），使两个三层交换机之间为冗余备份。

实验步骤：

一、三层交换机1的配置

1、配置VTP（就一条命令即可）

Switch1(vlan)#vtp domain jj（VTP域名）

Switch1 (config)#inter rang f0/1 - 3

Switch1 (config-if-range)#swi mode trunk

Switch1 (config-if-range)#no shut

Switch1 (config)#inter range f0/10 - 13

Switch1(config-if-range)#swi mode trunk

Switch1 (config-if-range)#no shut

2、配置STP生成树协议

Switch1(config)#spanning-tree vlan 2 root primary

VLAN 2 bridge priority set to 8192

VLAN 2 bridge max aging time unchanged at 20

VLAN 2 bridge hello time unchanged at 2

VLAN 2 bridge forward delay unchanged at 15

Switch1(config)#spanning-tree vlan 3 root primary

VLAN 3 bridge priority set to 8192

VLAN 3 bridge max aging time unchanged at 20

VLAN 3 bridge hello time unchanged at 2

VLAN 3 bridge forward delay unchanged at 15

Switch1(config)#spanning-tree vlan 4 root seconda

VLAN 4 bridge priority set to 16384

VLAN 4 bridge max aging time unchanged at 20

VLAN 4 bridge hello time unchanged at 2

VLAN 4 bridge forward delay unchanged at 15

Switch1(config)#spanning-tree vlan 5 root seconda

VLAN 5 bridge priority set to 16384

VLAN 5 bridge max aging time unchanged at 20

VLAN 5 bridge hello time unchanged at 2

VLAN 5 bridge forward delay unchanged at 15

3、配置相应的VLAN的IP，主要作用是实现不同VLAN的PC互通，并且还作为PC的网关。但在这里做了HSRP指定的有一个虚拟网关，所以PC的网关用虚拟网关。

Switch1(config)#inter vl 2

Switch1(config-if)#ip add 20.0.0.11 255.0.0.0

Switch1(config-if)#no shut

配置HSRP

Switch1(config-if)#standby 2 ip 20.0.0.10（指定虚拟IP，也是PC的网关）

Switch1(config-if)#standby 2 priority 200（设置优先级）

Switch1(config-if)#standby 2 preempt（设置抢先权）

Switch1(config)#

Switch1(config)#inter vl 3

Switch1(config-if)#ip add 30.0.0.11 255.0.0.0

Switch1(config-if)#standby 3 ip 30.0.0.10

Switch1(config-if)#standby 3 priority 200

Switch1(config-if)#standby 3 preempt

Switch1(config-if)#exi

Switch1(config)#inter vl 4

Switch1(config-if)#ip add 40.0.0.11 255.0.0.0

Switch1(config-if)#no shut

Switch1(config-if)#standby 4 ip 40.0.0.10

Switch1(config-if)#standby 4 priority 150

Switch1(config)#inter vl 5

Switch1(config-if)#ip add 50.0.0.11 255.0.0.0

Switch1(config-if)#no shut

Switch1(config-if)#standby 5 ip 50.0.0.10

Switch1(config-if)#standby 5 priority 150

Switch1(config-if)#exi

4、配置以太网通道（注意：以太网通道捆绑的线路数是2或2的倍数，Cisco交换机最多捆绑8个端口）

Switch1(config)#inter rang f0/1 - 4

Switch1(config-if-range)#channel-group 1 mode on

Creating a port-channel interface Port-channel1

二、三层交换机2 的配置

1、开启TRUNK

Router(config)#inter rang f0/1 - 3

Router(config-if-range)#swi mode trunk

Router(config-if-range)#no shut

Router(config)#

Router(config)#inter range f0/11 - 14

Router(config-if-range)#swi mode trunk

Router(config-if-range)#no shut

Router(config-if-range)#exi

2、配置STP

Switch2(config)#spanning-tree vlan 4 root primary

VLAN 4 bridge priority set to 8192

VLAN 4 bridge max aging time unchanged at 20

VLAN 4 bridge hello time unchanged at 2

VLAN 4 bridge forward delay unchanged at 15

Switch2(config)#spanning-tree vlan 5 root primary

VLAN 5 bridge priority set to 8192

VLAN 5 bridge max aging time unchanged at 20

VLAN 5 bridge hello time unchanged at 2

VLAN 5 bridge forward delay unchanged at 15

Switch2(config)#spanning-tree vlan 2 root seconda

VLAN 2 bridge priority set to 16384

VLAN 2 bridge max aging time unchanged at 20

VLAN 2 bridge hello time unchanged at 2

VLAN 2 bridge forward delay unchanged at 15

Switch2(config)#spanning-tree vlan 3 root seconda

VLAN 3 bridge priority set to 16384

VLAN 3 bridge max aging time unchanged at 20

VLAN 3 bridge hello time unchanged at 2

VLAN 3 bridge forward delay unchanged at 15

3、配置相应的VLAN的IP，主要作用是实现不同VLAN的PC互通，并且还作为PC的网关。但在这里做了HSRP指定的有一个虚拟网关，所以PC的网关用虚拟网关。

Switch2(config)#inter vl 2

Switch2(config-if)#ip add 20.0.0.22 255.0.0.0

Switch2(config-if)#no shut

Switch2(config-if)#standby 2 ip 20.0.0.10

Switch2(config-if)#standby 2 priority 150

Switch2(config-if)#exi

Switch2(config)#inter vl 3

Switch2(config-if)#ip add 30.0.0.22 255.0.0.0

Switch2(config-if)#no shut

Switch2(config-if)#standby 3 ip 30.0.0.10

Switch2(config-if)#standby 3 priority 150

Switch2(config-if)#exi

Switch2(config)#inter vl 4

Switch2(config-if)#ip add 40.0.0.22 255.0.0.0

Switch2(config-if)#no shut

Switch2(config-if)#standby 4 ip 40.0.0.10

Switch2(config-if)#standby priority 200

Switch2(config-if)#exi

Switch2(config)#inter vl 5

Switch2(config-if)#ip add 50.0.0.22 255.0.0.0

Switch2(config-if)#no shut

Switch2(config-if)#standby 5 ip 50.0.0.10

Switch2(config-if)#standby 5 priority 200

Switch2(config-if)#exi

4、配置以太网通道

Switch2(config)#inter rang f0/1 - 4

Switch2(config-if-range)#channel-group 1 mode on

Creating a port-channel interface Port-channel1

三、交换机3 的配置

Switch3(config)#inter rang f0/10 - 11

Switch3 (config-if-range)#swi mode trunk

Switch3 (config-if-range)#no shut

Switch3 (config-if-range)#exi

四、交换机4 的配置

Switch4(config)#inter rang f0/11 - 12

Switch4(config-if-range)#swi mode trunk

Switch4(config-if-range)#no shut

Switch4(config-if-range)#exi

五、交换机5的配置

Switch5(config)#inter rang f0/12 - 13

Switch5(config-if-range)#swi mode trunk

Switch5(config-if-range)#no shut

Switch5(config-if-range)#exi

验证结果：全网互通，可以把三层交换机1的借口down掉，来验证HSRP。

六、查看：

1、在Switch1端口未down掉之前查看HSRP，Switch1是活跃路由器，Switch2是备份路由器

Switch1#show standby brief

P indicates configured to preempt.

Interface Grp Prio P State Active Standby Virtual IP

Vl2 2 200 P Active local 20.0.0.22 20.0.0.10

Vl3 3 200 P Active local 30.0.0.22 30.0.0.10

Vl4 4 150 Standby 40.0.0.22 local 40.0.0.10

Vl5 5 150 Standby 50.0.0.22 local 50.0.0.10

Switch2#show standby bri

P indicates configured to preempt.

Interface Grp Prio P State Active Standby Virtual IP

Vl2 2 150 Standby 20.0.0.11 local 20.0.0.10

Vl3 3 150 Standby 30.0.0.11 local 30.0.0.10

Vl4 4 200 Active local unknown 40.0.0.10

Vl5 5 200 Active local 50.0.0.11 50.0.0.10

2、在Switch1 down掉之后查看Switch2，可以看到Switch2是活跃路由器

Switch2#show standby bri

P indicates configured to preempt.

Interface Grp Prio P State Active Standby Virtual IP

Vl2 2 150 Active local unknown 20.0.0.10

Vl3 3 150 Active local unknown 30.0.0.10

Vl4 4 200 Active local unknown 40.0.0.10

Vl5 5 200 Active local unknown 50.0.0.10

然后开启Switch1的端口，Switch1和Switch2重新选择活跃路由器，因为在Switch1上的Vlan2 – 3设置了抢先权，所以对于Vlan2-3来说Switch1仍然为活跃路由器。
