软工实验二

课程	班级	学  号	姓  名	实验时间
软件工程导论	12信管2	120806228	闻士军	2013.12.4







软件工程实验报告二

一、实验名称

快捷酒店管理系统概要设计

二、实验目的

完成电子商务环境下快捷酒店管理系统概要设计，建立概要设计模型；

系统掌握软件开发过程中概要设计过程和内容。

三、实验主要内容

根据需求分析的结果，建立概要设计模型，构建系统业务和模块（或者类）之间的逻辑关系模型。

四、实验原理

概要设计的主要任务是把需求分析得到的系统扩展用例图转换为软件结构和数据结构。设计软件结构的具体任务是：将一个复杂系统按功能进行模块划分、建立模块的层次结构及调用关系、确定模块间的接口及人机界面等。数据结构设计包括数据特征的描述、确定数据的结构特性、以及数据库的设计。

五、实验结果

电子商务环境下快捷酒店系统概要设计

一、        系统功能分析与设计

    快捷酒店管理系统应用功能主体可分为三部分，分别为房间查询、

入住登记及客户信息查询、退房结算及客户信息删除，正是它们之间的相互协调与共通，才能维持系统的正常运行。同时，这个系统是面向管理者的，所以设计时，我们都是以管理者的角度来设计该管理系统的，如下是这三大功能的顺序图如下所示：

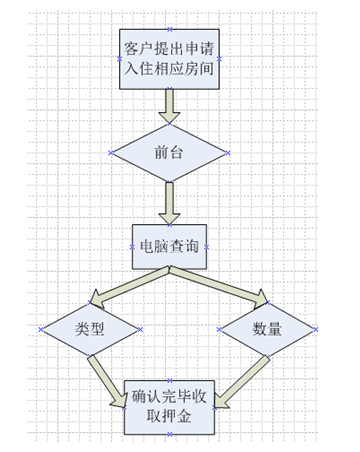

• 房间查询：

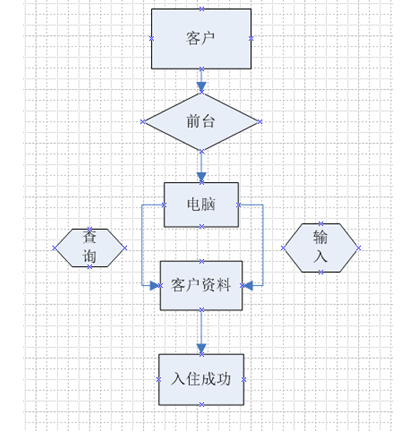

• 入住登记及客户信息查询：

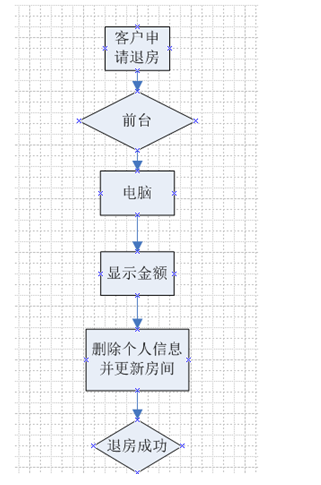

• 退房结算及客户信息删除：

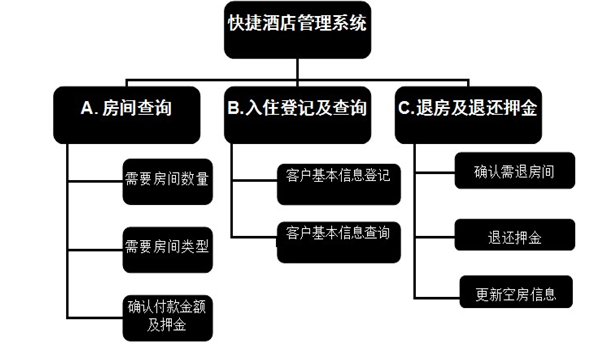

二、 系统总体设计图：





三、系统构架设计

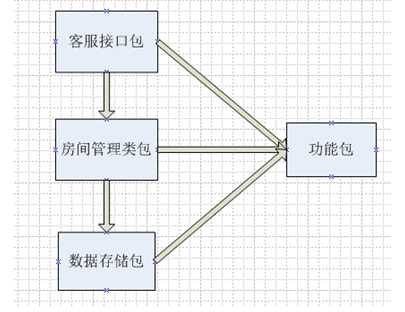

      包是类或者文件的组合，在快捷酒店管理系统的开发中，我们定义了客服接口包，房间管理类包，数据存储包

• 客服接口：通过客服接口类，用户可以浏览系统中的数据、输入新的数据。其操作是通过调用房间管理类包中的操作来完成的。
• 数据存取:提供服房间管理中的类，以及类的定义。
