一起谈.NET技术，通过XOML或者XAML的方式创建和启动工作流

　　在Workflow Foundation中，提供了多种设计工作流的方式。例如：

　　1、纯代码的方式（C#）
　　2、代码分离的方式（XOML+C#）

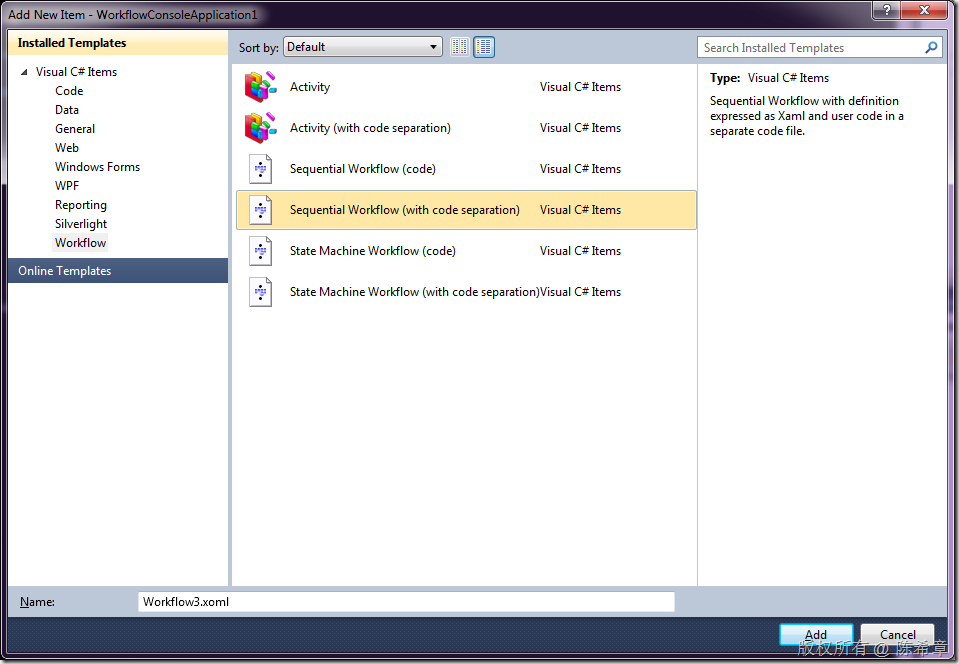

　　以上两种，可以从Visual Studio提供的项目模板中选择：

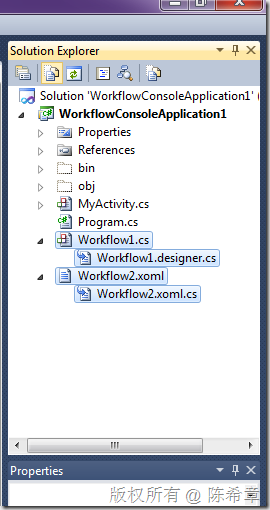

　　他们在设计器中看起来是如下的：

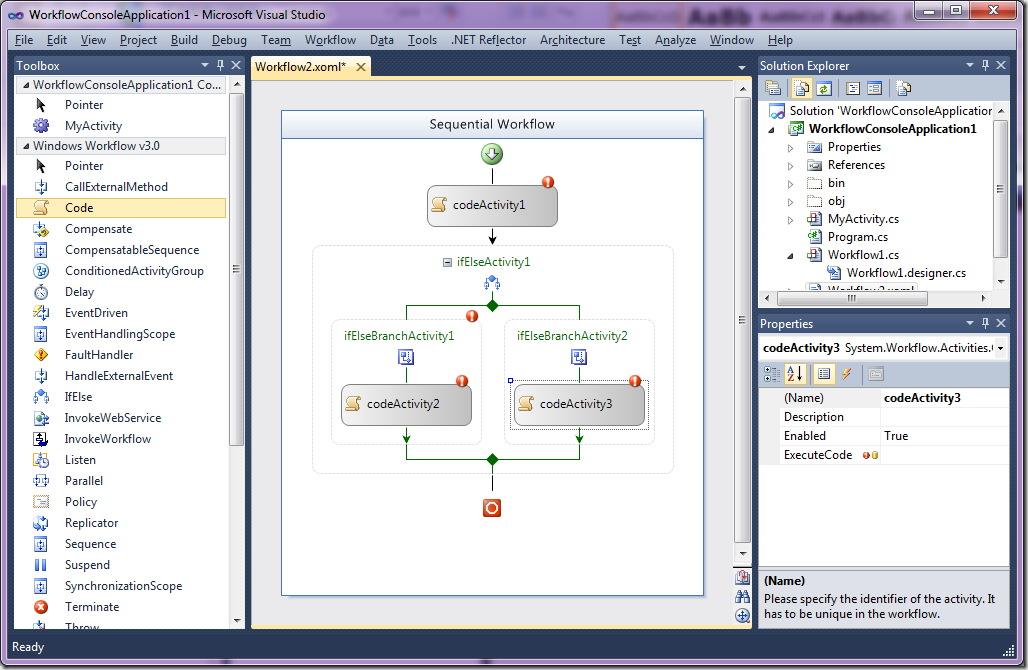

　　xoml是一种特殊的XML格式，它可以描述流程。例如下面这样的一个流程：

　　它用XOML描述的话，大致如下：

< SequentialWorkflowActivity x:Class ="WorkflowConsoleApplication1.Workflow2" x:Name ="Workflow2" xmlns:x ="http://schemas.microsoft.com/winfx/2006/xaml" xmlns ="http://schemas.microsoft.com/winfx/2006/xaml/workflow" >
< CodeActivity x:Name ="codeActivity1" />
< IfElseActivity x:Name ="ifElseActivity1" >
< IfElseBranchActivity x:Name ="ifElseBranchActivity1" >
< CodeActivity x:Name ="codeActivity2" />
</ IfElseBranchActivity >
< IfElseBranchActivity x:Name ="ifElseBranchActivity2" >
< CodeActivity x:Name ="codeActivity3" />
</ IfElseBranchActivity >
</ IfElseActivity >
</ SequentialWorkflowActivity >

　　虽然上面这样的XML确实可以描述流程，但流程所涉及的一些特殊逻辑，则可能还是需要写代码。这两个部分，最终还是需要编译成一个类型出来。所以，实际上上面的两种方式没有本质的区别。

　　这里要介绍的是一种纯XOML的方式：我们能不能全部用XOML来实现对流程的定义？如果这样的话，我们就可以实现更加动态化的流程，因为如果存在额外的代码，就无需编译，而是可以通过直接修改XOML文件就完成流程的修改。

　　答案是：可以的。但有一个前提，既然我们不想用代码，那么流程中所使用的Activity就应该都是可以通过配置即可完成工作的。

　　通常，我们需要编写自定义Activity来实现这样的需求。例如，我们可以做一个最简单的Activity，它只是根据用户输入的一个参数，负责在屏幕上打印一个消息。

using System;
using System.ComponentModel;
using System.ComponentModel.Design;
using System.Collections;
using System.Linq;
using System.Workflow.ComponentModel;
using System.Workflow.ComponentModel.Design;
using System.Workflow.ComponentModel.Compiler;
using System.Workflow.ComponentModel.Serialization;
using System.Workflow.Runtime;
using System.Workflow.Activities;
using System.Workflow.Activities.Rules;

namespace WorkflowConsoleApplication1
{
public partial class MyActivity :Activity
{
public MyActivity()
{
InitializeComponent();
}

public string Message { get ; set ; }

protected override ActivityExecutionStatus Execute(ActivityExecutionContext executionContext)
{
Console.WriteLine(Message);
return base .Execute(executionContext);
}
}
}

　　为了演示如何直接通过XOML定义的方式使用这个自定义Activity，我们可以通过下面的代码生成一段XOML ：

var workflow = new SequenceActivity();
workflow.Activities.Add( new MyActivity() { Message = " Hello,World " });
var serializer = new WorkflowMarkupSerializer();
serializer.Serialize(
XmlWriter.Create( " test.xoml " , new XmlWriterSettings(){CloseOutput = true }), workflow);

　　以上代码的意思是，创建一个SequenceActivity，并且在其中添加我们自定义的这个Activity。代码执行完成之后，生成的那个test.xoml的内容如下：

<? xml version="1.0" encoding="utf-8" ?> < SequenceActivity x:Name ="SequenceActivity" xmlns:ns0 ="clr-namespace:WorkflowConsoleApplication1;Assembly=WorkflowConsoleApplication1, Version=1.0.0.0, Culture=neutral, PublicKeyToken=null" xmlns:x ="http://schemas.microsoft.com/winfx/2006/xaml" xmlns ="http://schemas.microsoft.com/winfx/2006/xaml/workflow" >
< ns0:MyActivity Message ="Hello,World" x:Name ="myActivity1" />
</ SequenceActivity >

　　这里请仔细观察一下与之前那段xoml的区别：

　　1.顶层的Activity，不再包含x:Class定义。（因为现在没有了代码文件，Class就无从说起了）
　　2.内部所有的自定义Activity，都需要预先定义有关的namespace，引用到它们所在的Assembly
　　3.自定义Activity的设置，直接通过属性完成

　　那么，如何利用上面这样的定义，去创建并运行流程呢？　　

var instance2 = workflowRuntime.CreateWorkflow(
XmlReader.Create( " test.xoml " ));
instance2.Start();

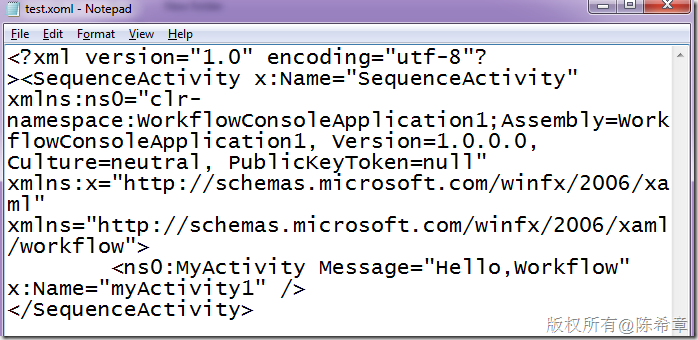

　　如果我们需要修改流程定义，则直接可以修改那个XOML文件，而无需编译程序。例如我们将Message修改为“Hello,Workflow”：

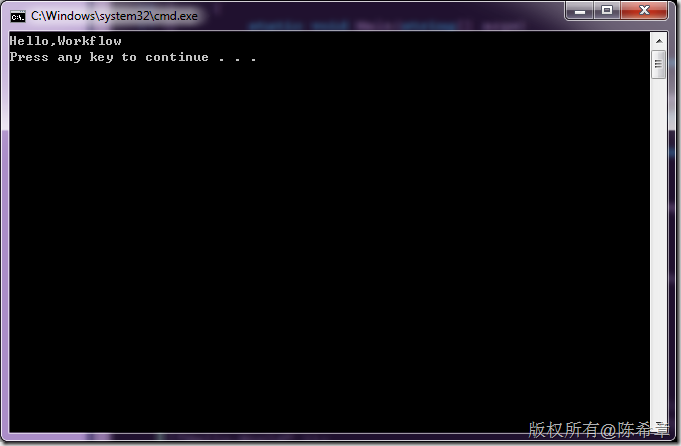

　　则运行结果如下：

　　其实，只要我们愿意，我们甚至可以将这些定义的字符串保存在爱数据库中，然后通过下面代码创建并启动流程：

var definition = " <?xml version=\ " 1.0 \ " encoding=\ " utf - 8 \ " ?><SequenceActivity x:Name=\ " SequenceActivity\ " xmlns:ns0=\ " clr - namespace :WorkflowConsoleApplication1;Assembly = WorkflowConsoleApplication1, Version = 1.0 . 0.0 , Culture = neutral, PublicKeyToken = null \ " xmlns:x=\ " http: // schemas.microsoft.com/winfx/2006/xaml\" xmlns=\" http://schemas.microsoft.com/winfx/2006/xaml/workflow \"><ns0:MyActivity Message=\"Hello,Workflow\" x:Name=\"myActivity1\" /></SequenceActivity>";
// 这里还可以从数据库将该定义读取出来

var reader = XmlReader.Create( new StringReader(definition));
var workflow = workflowRuntime.CreateWorkflow(reader);
workflow.Start();
