第一章

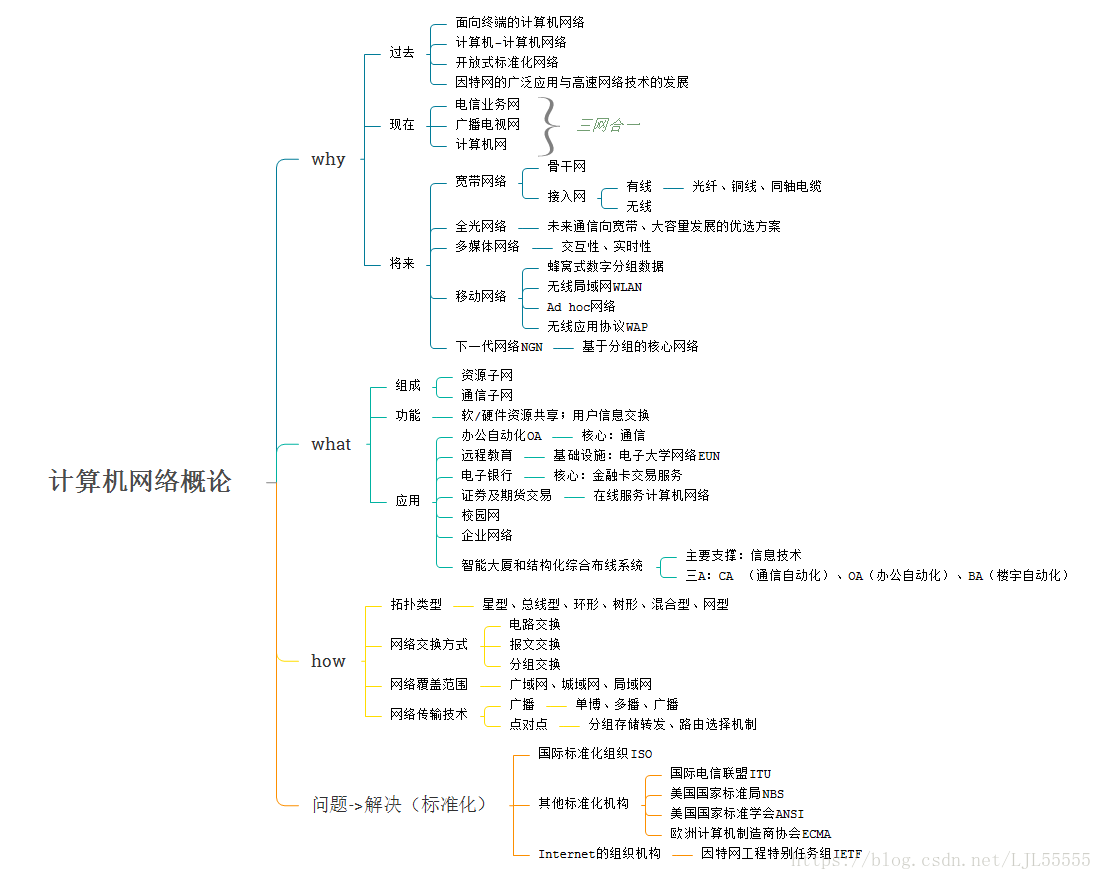

对于概论的部分而言，主要包括4部分内容。

首先是为什么会产生计算机网络？

然后是计算机网络是什么(包括它的组成和功能等)？

其次是我们怎么在现实情况下使用它？

最后是各个发明团队有各自的规范，如何更加方便的推广和使用，这就需要有足够影响力的组织出面去制定一些相关规范和标准。

第二章

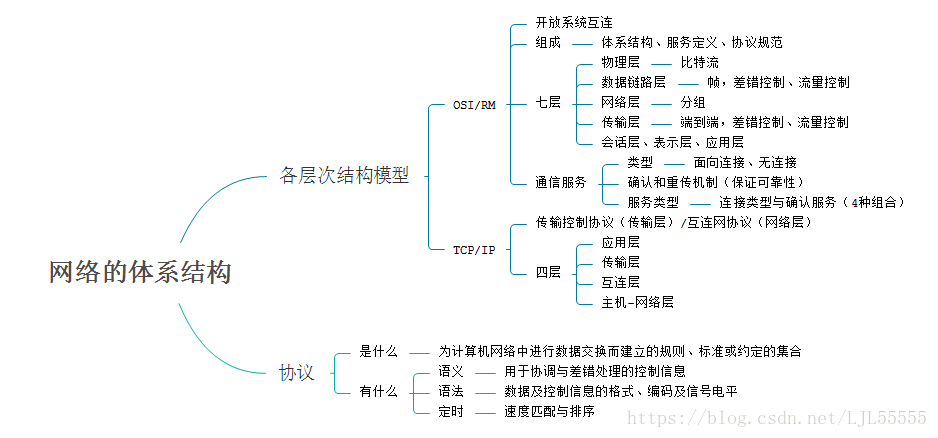

第二章的主要内容就是网络体系结构的定义。网络的体系结构是各层次结构模型和协议的集合。结构模型主要是OSI/RM和TCP/IP。协议无需分类，但它的组成部分是我们需要掌握的内容。

第三章

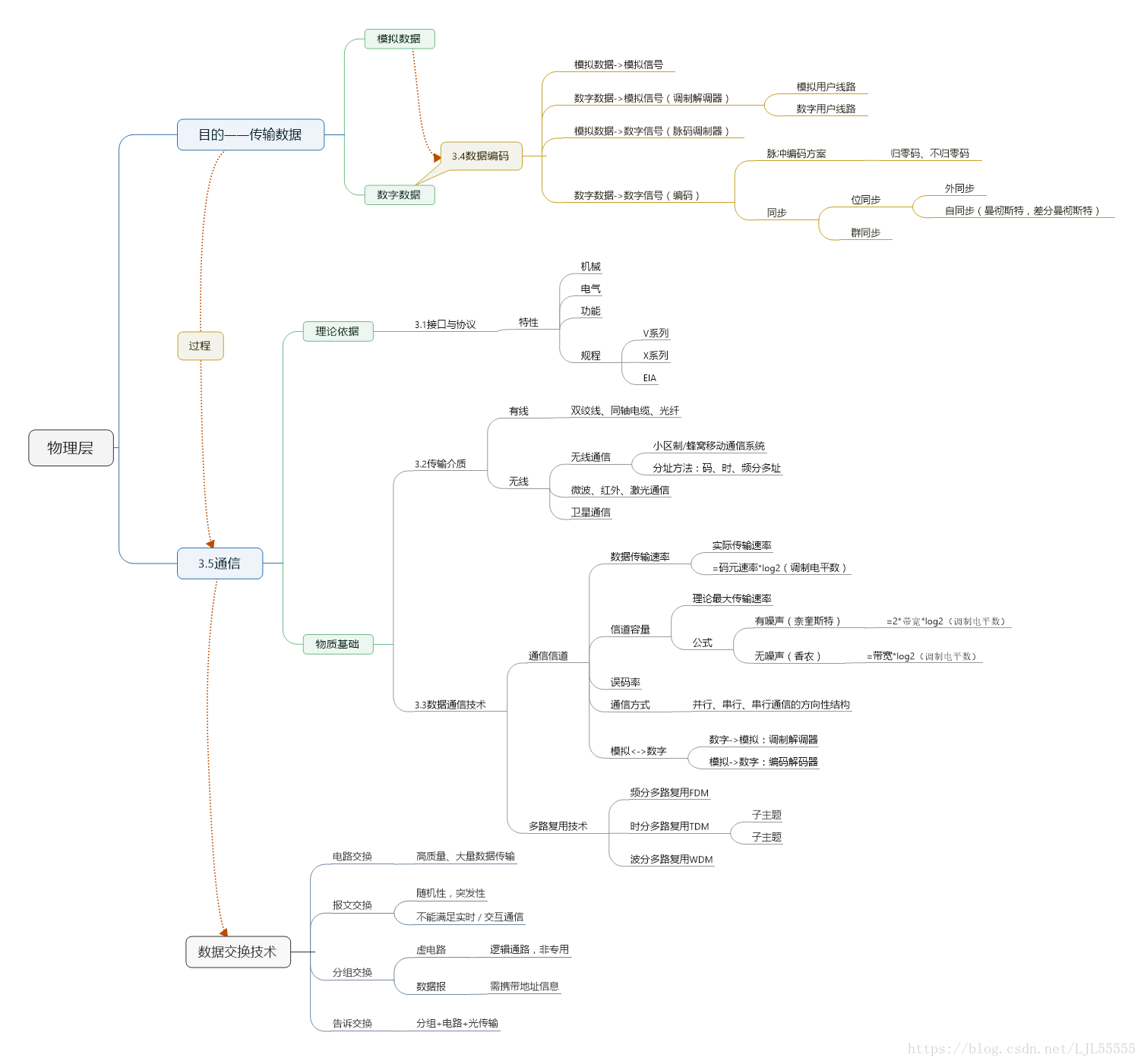

首先我们要清楚物理层的目的是传输数据。

数据分为模拟数据和数字数据，传递的时候作用的对象是信号，因此我们需要将模拟数据和数字数据转换成模拟信号或数字信号，如何进行转换呢？这个时候用到了数据编码(3.4)的知识。

然后，传输数据的过程就是通信。

如何进行通信(3.5)？它需要有理论依据(主要是指接口与协议3.1)以及物质基础。物质基础又包括传输用到的介质(3.2)以及技术支持(3.3)。

第四章

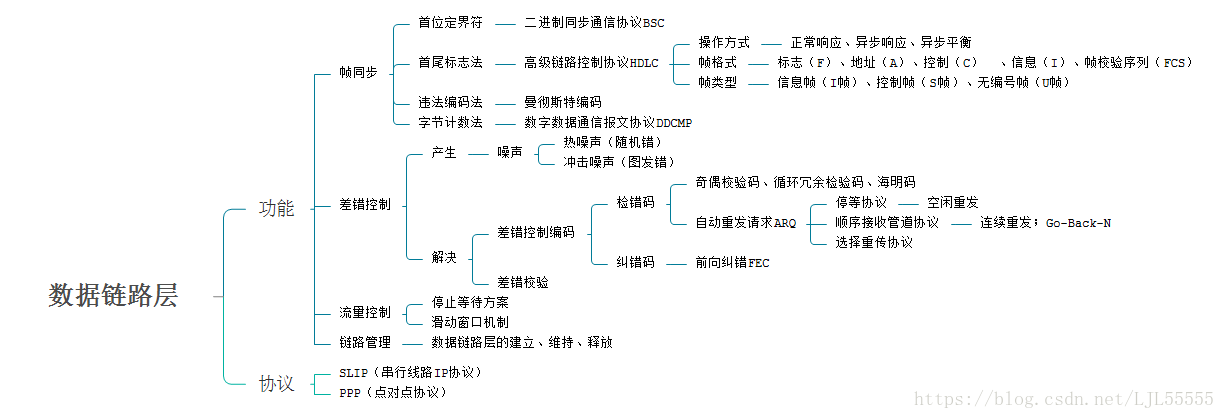

数据链路层的内容只要两个，一个是它的四个功能，另一个是它的两个协议。

功能一：帧同步

帧同步主要有四个方法，每个都有典型的例子，这就自然而然的引出了二进制同步通信协议(BSC)和高级链路控制协议(HDLC)。

功能二：差错控制

差错控制主要在讲两个内容，一个是它的产生，另一个是对于它产生问题的解决办法。产生的原因有两个，内部问题(热噪声)和外部问题(冲击噪声)。解决办法可通过编码和检验。对编码而言，需求不同则方法不同，只检错就可以，使用检错码(包括奇偶、循环冗余校验码等，还有自动重发请求ARQ)，检查出问题以后要纠正需要使用纠错码。

其他略。

第五章

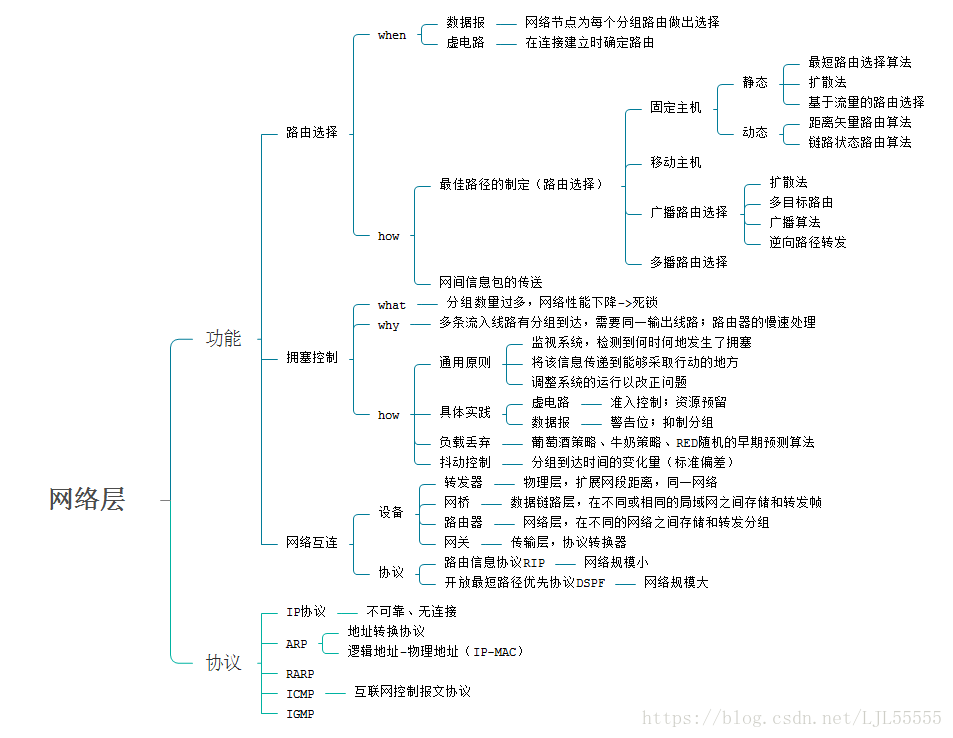

网络层的内容只要两个，一个是它的3个功能，另一个是它的5个协议。

功能一：路由选择

它是在什么时候需要去做？如何去实现呢？

功能二：拥塞控制

什么是拥塞控制？它是如何产生的？如何解决拥塞控制的问题？

功能三：网络互连

支持功能实现的物质基础(设备)和理论支持都有什么(协议)？

小结

小编认为画导图重在有自己的理解，照着目录来画，失去了导图的意义以及使用它的作用。
