Canvas画圆有两种常见的实现方法：

画图重叠取相交
渲染画圆

画图重叠取相交

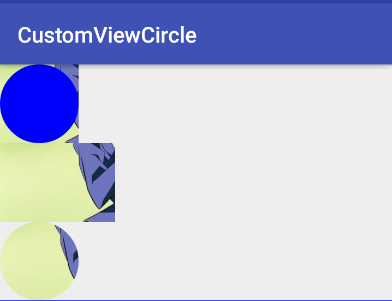

如图下的第一张ImageView中，其实是画了一个为背景图的方形，另一个是蓝色颜色的圆。通过Mode.SRC_IN设置相交模式，可得第三张ImageView的圆形图片。

代码：

  public Bitmap toRoundBitmap(Bitmap bitmap) {
        int width = bitmap.getWidth();
        int height = bitmap.getHeight();
        float roundPx;
        float left, top, right, bottom, dst_left, dst_top, dst_right, dst_bottom;
        if (width <= height) {
            roundPx = width / 2;
            left = 0;
            top = 0;
            right = width;
            bottom = width;
            height = width;
            dst_left = 0;
            dst_top = 0;
            dst_right = width;
            dst_bottom = width;
        } else {
            roundPx = height / 2;
            float clip = (width - height) / 2;
            left = clip;
            right = width - clip;
            top = 0;
            bottom = height;
            width = height;
            dst_left = 0;
            dst_top = 0;
            dst_right = height;
            dst_bottom = height;
        }

        Bitmap output = Bitmap.createBitmap(width, height, Bitmap.Config.ARGB_8888);
        Canvas canvas = new Canvas(output);

        final int color = 0xffff0000;
        final Paint paint = new Paint();
        final Rect src = new Rect((int) left, (int) top, (int) right, (int) bottom);
        final Rect dst = new Rect((int) dst_left, (int) dst_top, (int) dst_right, (int) dst_bottom);

        paint.setAntiAlias(true);// 设置画笔无锯齿

        canvas.drawARGB(0, 0, 0, 0); // 填充整个Canvas
        paint.setColor(Color.BLUE);



        canvas.drawCircle(roundPx, roundPx, roundPx, paint);//A绘图（圆形）
        paint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.SRC_IN));// 设置两张图片相交时的模式,参考http://trylovecatch.iteye.com/blog/1189452
        canvas.drawBitmap(bitmap, src, dst, paint); //B绘图（正方形以图片为背景）  以Mode.SRC_IN模式合并bitmap和已经draw了的Circle
        return output;
    }

此时方形的图片已经被处理为圆形，在ImageView.setImageBitmap(toRoundBiamap())即可实现。

注意：如果将代码中的A和B相互调换下，SRC_IN无效。
无效图：
