lora开发笔记 ----- RF配置

PA_BOOST和RFO引脚

项目需要，终端sx1278置换为sx1276（原来的48x频段-->86x频段,出口国外），看了下官方的datasheet，两款芯片完全兼容的，之前1278用的就是1276的驱动，于是除了应用层的修改，底层驱动就没有动，与网关上下行调试了下，发现

只有离的非常近（几cm~~囧），网关才能收到终端的数据，网关接收RSSI只有-130，非常弱。后来翻了翻datasheet和驱动代码，才找到原因：

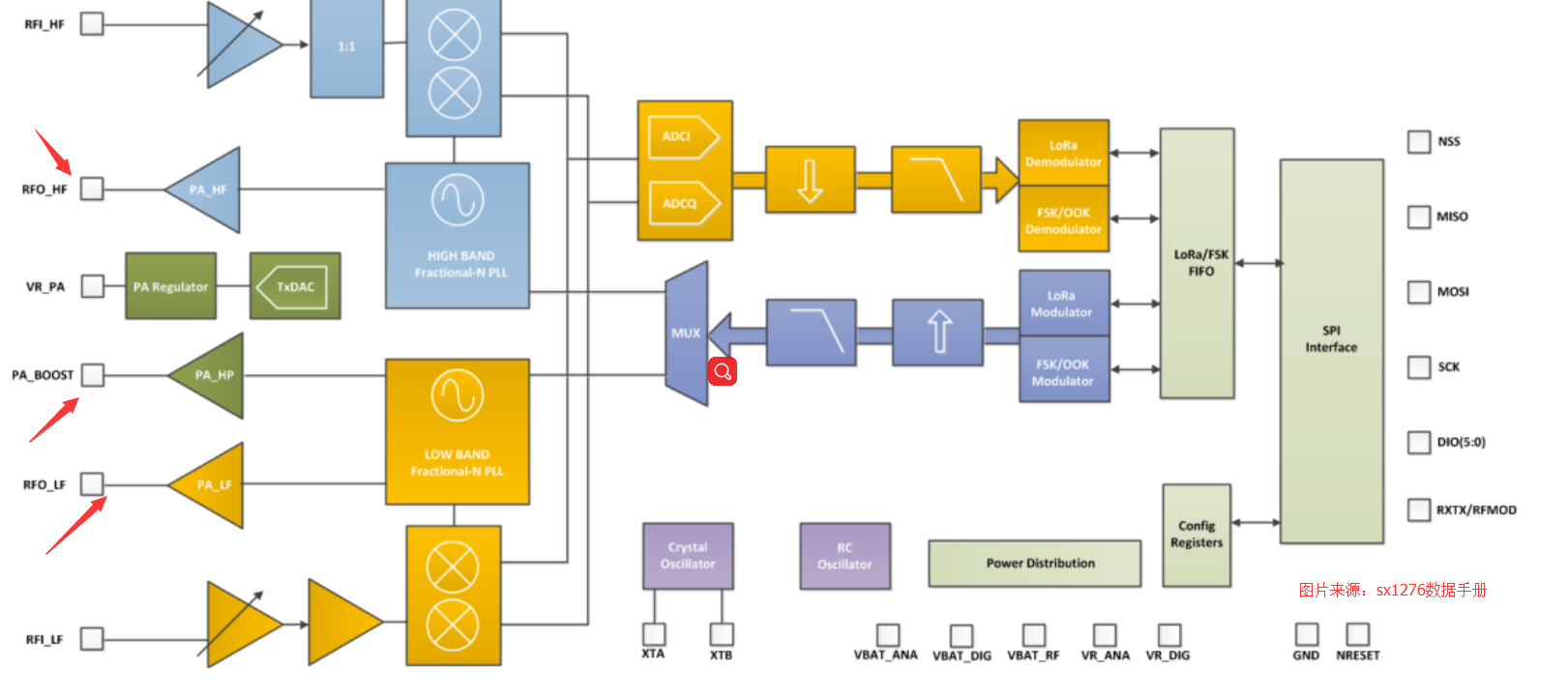

如下图，sx1276/78 RF硬件电路有三路输出分别是RFO_HF、RFO_LF、PA_BOOST，看了射频电路发现都用的PA_BOOST（可达20dBm），这里和驱动有所冲突，需要调整。

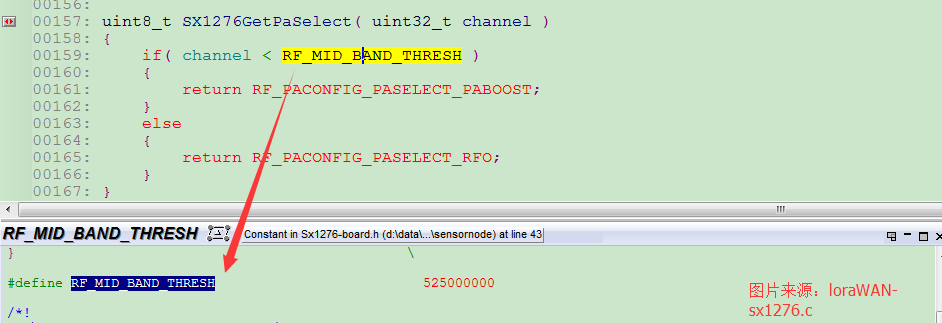

当频率大于525MHZ时候驱动默认选的是RFO引脚，这里由于都是用到PA_BOOST,直接改为return RF_PACONFIG_PASELECT_PABOOST，重新测试，RSSI回到-80左右（还没装天线），问题解决
