实验描述:

1、半弧形围住的是局域网VLAN5的网段，该VLAN 内有两台三层交换机SW1、SW2，一台二层交换机SW3，两台PC机PC1、PC2。
2、在SW1和SW2上做XRRP协议，PC机的网关为10.1.1.1/10.1.1.2中的任一个都可以。当任意一台三层交换机DOWN掉后，不需要修改网关，仍然可以访问任何外部网段。<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

3、XRRP 相对于其他厂商所推出的路由冗余协议而言，该协议的优势 就在于它可以通过配置实现两台设备对传输的数据共同分担负载，而且当其中一台设备down 掉后，另一台设备可以立即接手它的全部工作。这样网络中心部分的单点产生故障后，网络还能照常运行。

实验现象：

  1、SW1、SW2都正常工作情况下，PC机可以PING 通所有列出的IP地址。

  2、SW1或SW2其中任一个作为内网的网关接口DOWN掉，PC机仍可以PING通所有列出的IP地址。

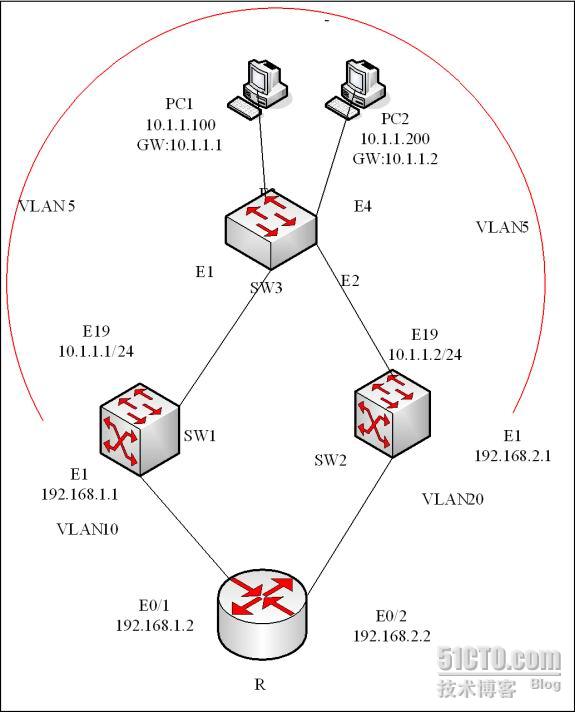

下图为该实验的网络拓扑图

                            XRRP实验拓扑图



                             XRRP实验拓扑图

1、路由器上的配置：

hostname "rr"

ip firewall

!

interface eth 0/1

  ip address  192.168.1.2  255.255.255.0

  no shutdown

!

!

interface eth 0/2

  ip address  192.168.2.2  255.255.255.0

  no shutdown

!

ip route 10.1.1.0 255.255.255.0 192.168.1.1

2、SW1上的配置：

hostname "sw1"

ip routing

snmp-server community "public" Unrestricted

vlan 1

   name "DEFAULT_VLAN"

   untagged 2-24

   ip address dhcp-bootp

   no untagged 1

   exit

vlan 10

   name "VLAN10"

   untagged 1

   ip address 192.168.1.1 255.255.255.0

   exit

vlan 5

   name "VLAN5"

   ip address 10.1.1.1 255.255.255.0

   tagged 19

   exit

xrrp

xrrp domain 5

xrrp instance 1 5

xrrp instance 2 5 ip 10.1.1.2 255.255.255.0

ip route 192.168.2.0 255.255.255.0 192.168.1.2

3、SW2上的配置

hostname "sw2"

ip routing

snmp-server community "public" Unrestricted

vlan 1

 name "DEFAULT_VLAN"

   untagged 2-24

   ip address dhcp-bootp

   no untagged 1

   exit

vlan 20

   name "VLAN20"

   untagged 1

   ip address 192.168.2.1 255.255.255.0

   exit

vlan 5

   name "VLAN5"

   ip address 10.1.1.2 255.255.255.0

   tagged 19

   exit

xrrp

xrrp domain 5

xrrp router 2

xrrp instance 2 5

xrrp instance 1 5 ip 10.1.1.1 255.255.255.0

ip route 192.168.1.0 255.255.255.0 192.168.2.2

4、SW3上的配置：

hostname "sw3"

snmp-server community "public" Unrestricted

vlan 1

   name "Mangent"

   untagged 1-2,5-24

   ip address 192.168.1.1 255.255.255.0

   no untagged 3-4

   exit

vlan 5

   name "VLAN5"

   untagged 3-4

   ip address 10.1.1.10 255.255.255.0

   tagged 1-2

   exit
