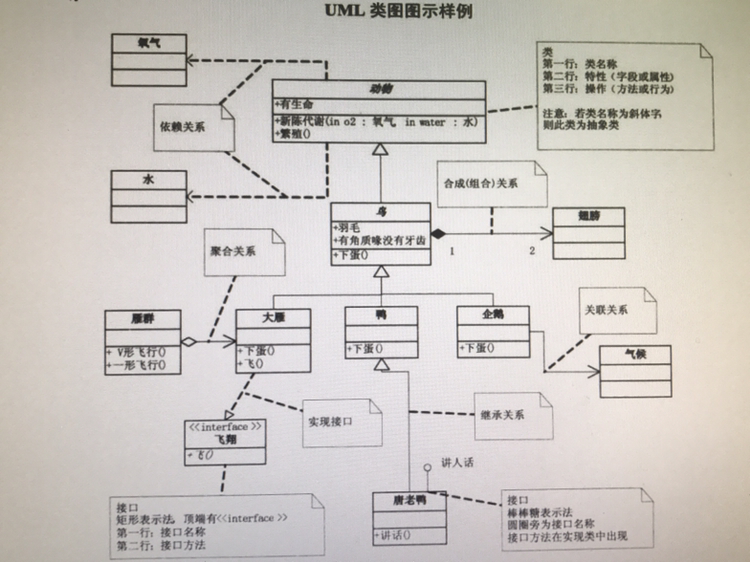

虚线箭头 依赖关系；
实线三角箭头 继承关系；
实线实菱形箭头 合成（组合）关系；
实线空菱形箭头 聚合关系；
虚线三角箭头 实现接口；
实线箭头 关联关系；
纯虚线注释关系；
转载于:https://my.oschina.net/u/2292141/blog/1527922
UML基本图示法表示的意思
UML关系符号解析
最新推荐文章于 2024-08-30 10:08:15 发布
本文详细解释了UML中各种关系符号的含义：虚线箭头表示依赖；实线三角箭头表示继承；实线实菱形箭头表示组合；实线空菱形箭头表示聚合；虚线三角箭头表示实现接口；实线箭头表示关联；纯虚线用于注释。这些符号有助于理解和绘制系统的结构关系。
