17款迈腾B8L CD数据

一、输入数据
1.CAN总线描述：位置，颜色，速率，总线类型
1）位置：OBD

2）颜色：橙棕橙紫

3） 速率：500k

4）总线类型：HSCAN

5）测试时间：2016.5.18



2.车辆特征
1）排量：1.8L

2）配置：带一键启动



3.钥匙动作 最好数据在一个ID，如果数据不在一个ID，考虑ON与启动在一个ID
OFF档
KEYIN
ACC档
ON档
ST档

4.发动机转速
转速线性比例0.25

熄火，数据停止更新
刚ON关闭
ON上电时的数据，踩油门的数据
注意打到D档后，数据是否正常。

5.时速数据 注意打到ON档瞬间的数据，有的车型打到on档瞬会变成0XFF，这个数据要将其屏蔽掉
静止
10km
20km
30km
比例关系1:1

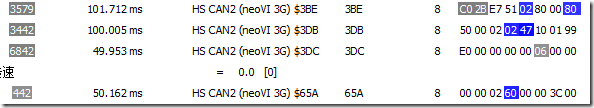

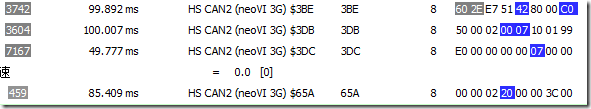

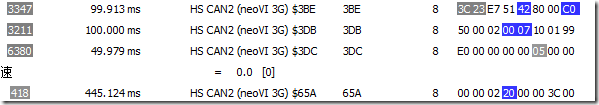

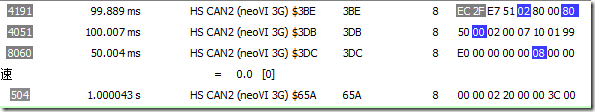

16.档位

P
挂档中
  R
N
D
M

实测起作用数据为3db

7.雷达数据

  前面未检测到物件

前左4格

前左2格

前左1格

前左中5格

前右中4格

前右3格

后右2格

后右中5格

后左中5格

后左2格









8.雷达开关,进入雷达界面

  无触发

进入雷达界面

从雷达界面退出

由倒档进入后视界面



9.导航模块发送id

二、过滤测试

1.将3db过滤，挂倒档将不显示后视图像 说明3db是倒档id

2.将17330a10过滤 ，无法显示雷达界面，说胆17330a10是包含雷达数据。

3.
