UML类图简单说明，学习编程思路的必会技能

摘抄记录学习用

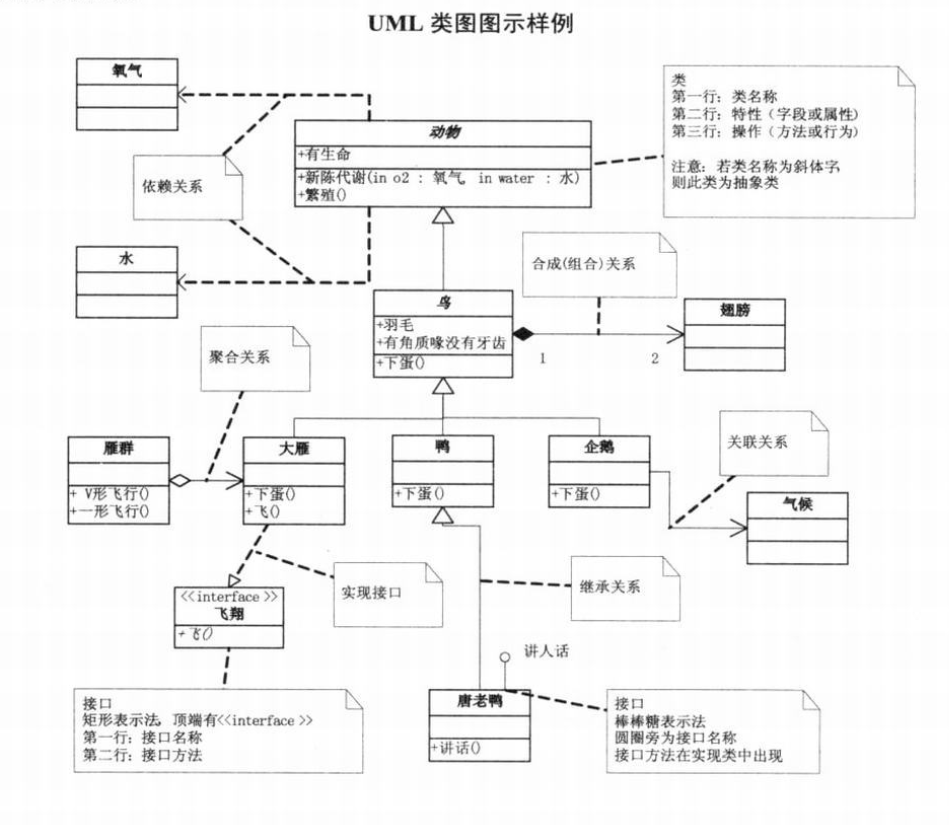

先看一张图,图片资源来自于大话设计模式，接下来我要跟着这本书一起走，如侵权，立即删除。

 看见上图估计没学过或者不是本专业的没接触过的人，看这一堆估计就不想看了，但别怕一个一个分析.



一.普通类表示  注意：类名字体斜体代表抽象类

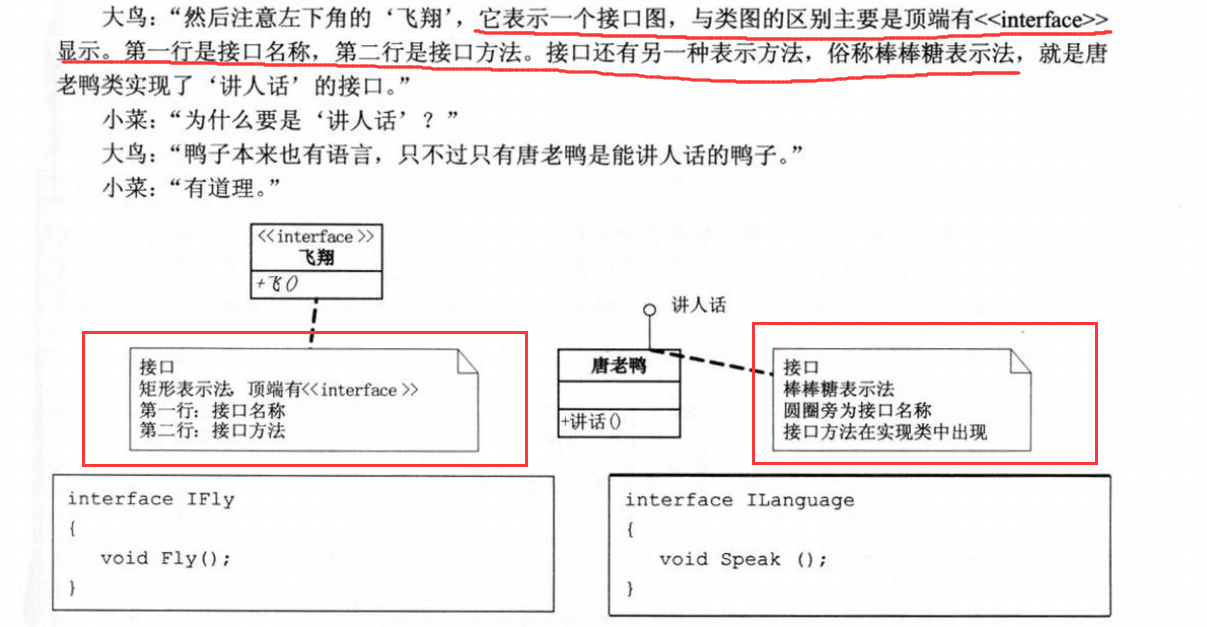

二.接口表示  注意 : 两种表现形式



三.类的关系 - 继承关系  注意：空心三角+实线

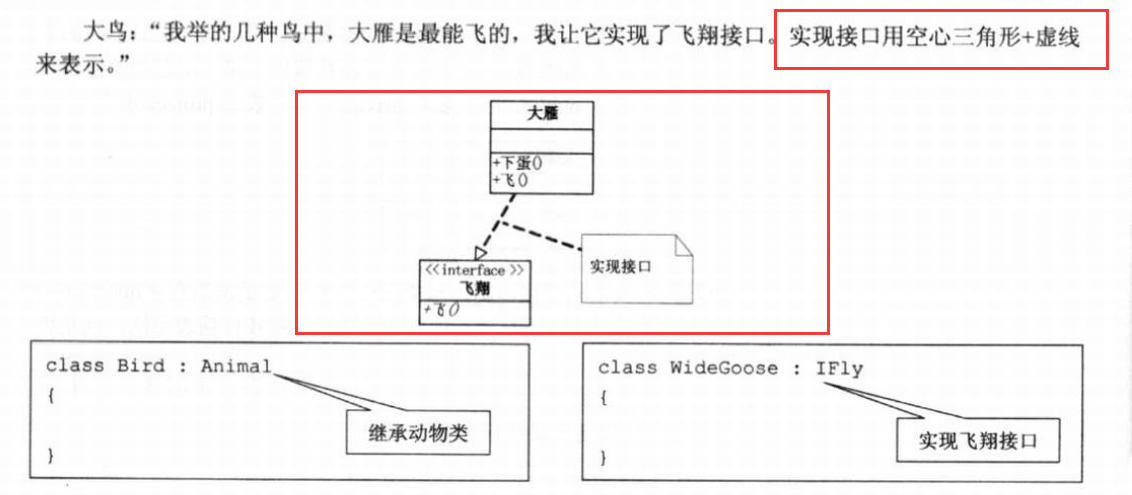

 四.类的关系 - 实现接口 注意：空心三角形+虚线

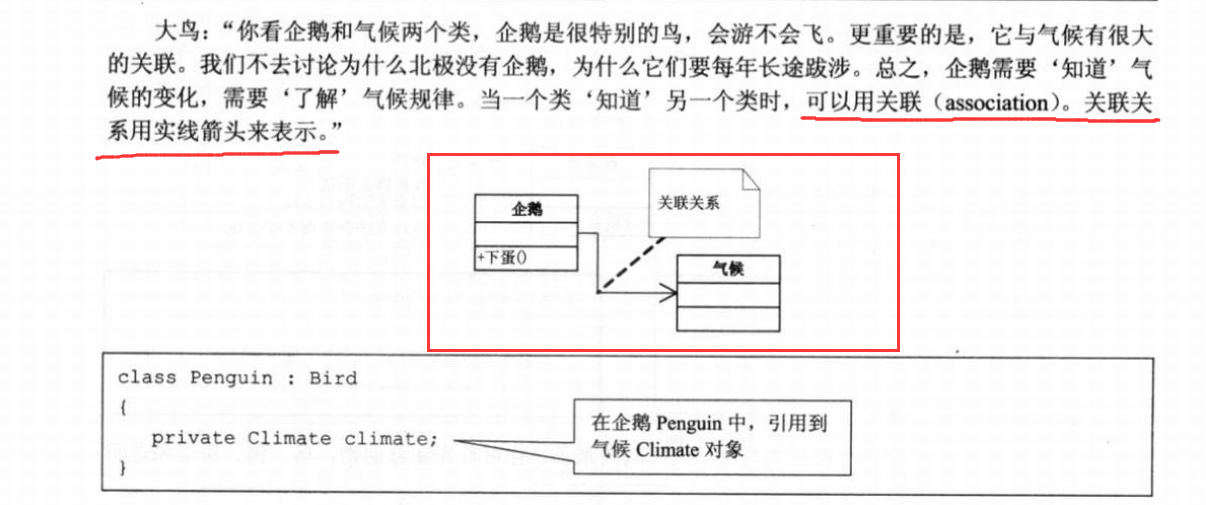

五.类的关系 - 关联关系 注意：实线箭头

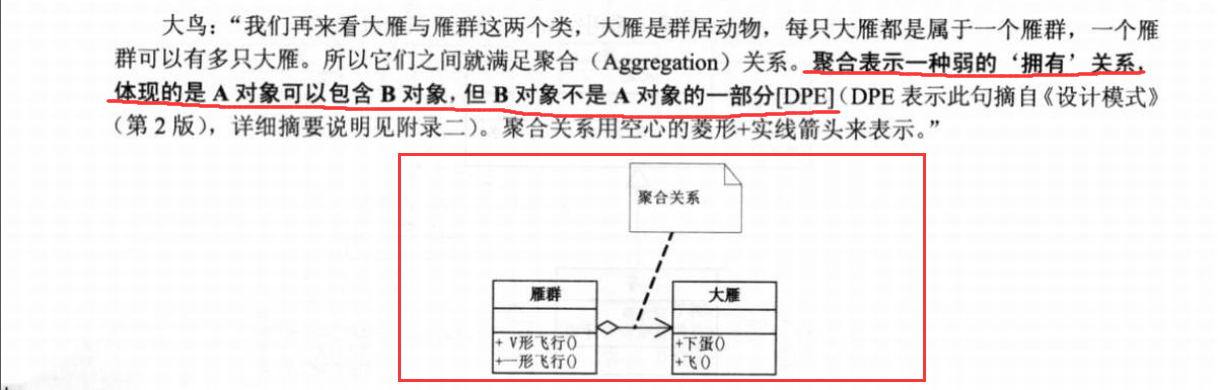

六.类的关系 - 聚合关系   注意：空心的菱形 + 实线箭头   下面加粗的说明，估计有些人还是有点懵，我的理解大概就是 B对象不一定是A对象的一部分，就像那是一群大雁，是由大雁组成的，我也是一只大雁，但我不一定在这个大雁群中。 所以说是一种弱拥有。

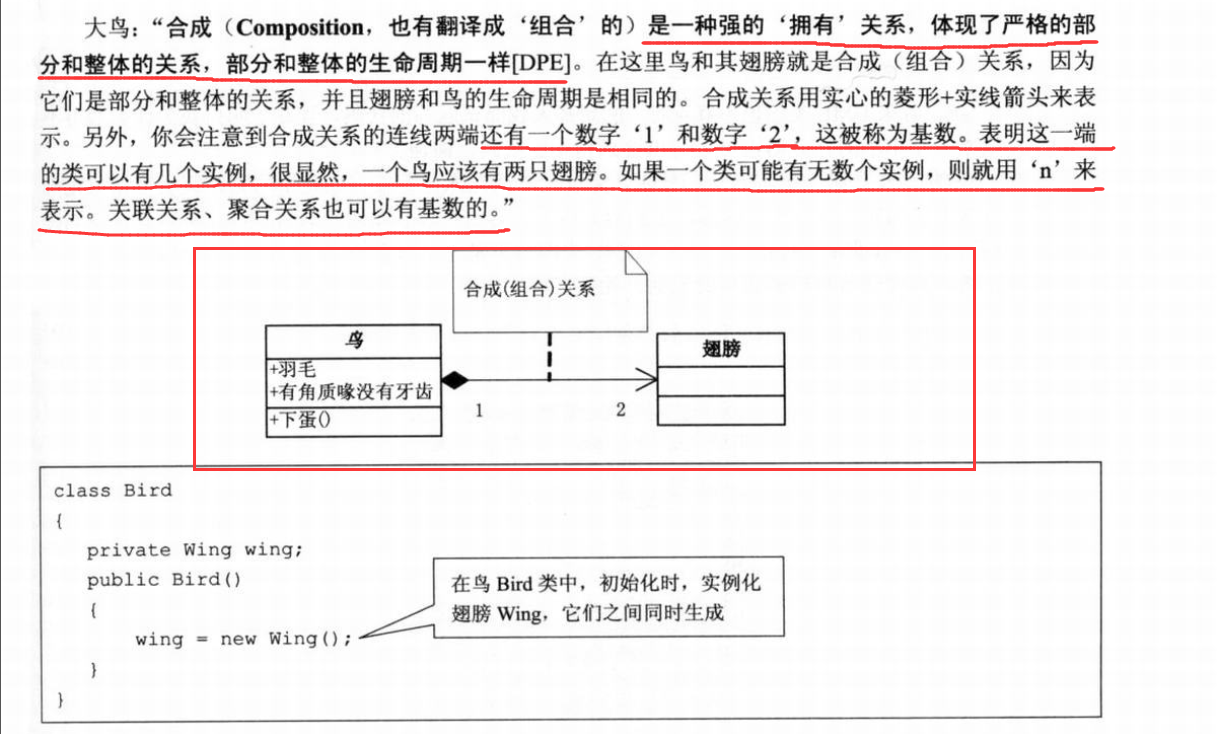

七.类的关系 - 组合关系 注意：实心的菱形 + 实线箭头  注意线下的基数代表含义               强拥有，没有就不行

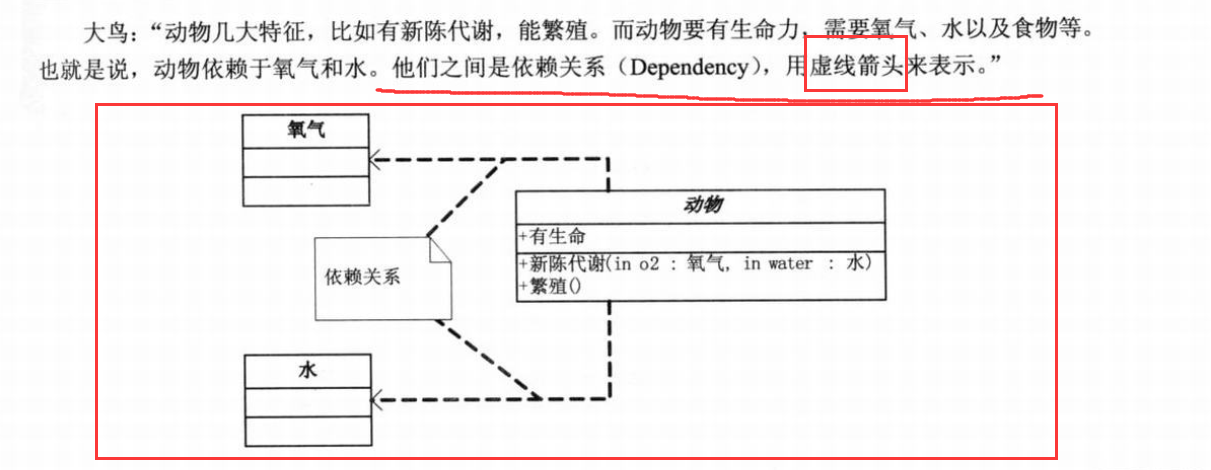

七.类的关系 - 依赖关系  注意：虚线箭头               个人理解更像是生存的环境关系
