地址转换NAT技术

第15天：地址转换（NAT）



实验 01：网络转化NAT

实验目标

借助于NAT，私有（保留）地址的"内部"网络通过路由器发送数据包时，私有地址被转换成合法的IP地址，一个局 域网只需使用少量IP地址（甚至是1个）即可实现私有地址网络内所有计算机与Internet的通信需求。

这种通过使用少量的公有IP 地址代表较多的私有IP地址的方式，将有助于减缓可用IP地址空间的枯竭。而且还能够有效地避免来自网络外部的***，隐藏并保护网络内部的计算机。

实验环境

       安装Cisco模拟器计算机一台

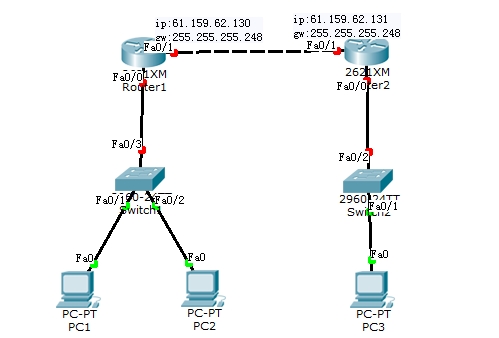

实验拓扑图



实验步骤

         一、分别配置四台计算机的IP地址及默认网关

                     1.PC1：192.168.1.1      网关：192.168.1.254

     PC2：192.168.1.2       网关：192.168.1.254

PC3：192.168.2.1      网关：192.168.2.254

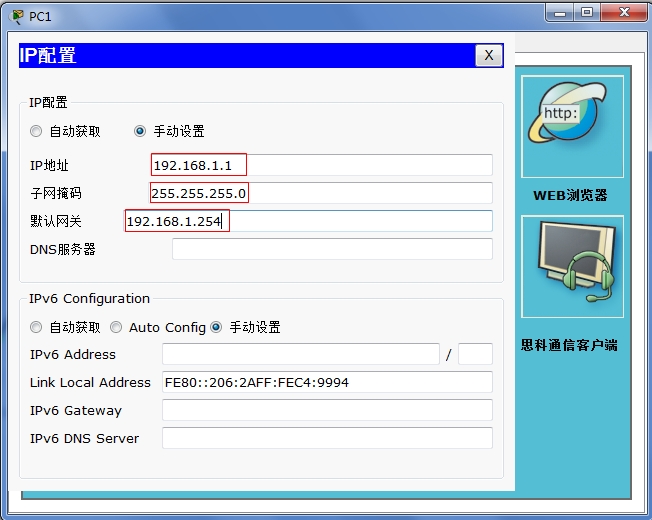

 双击PC0计算机|进入IP地址配置和网管配置

      2.进入路由器1进行端口相关配置

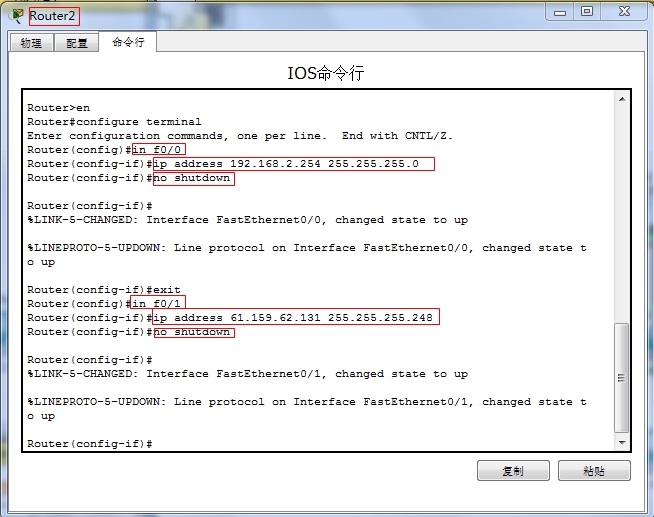

       3.进入路由器2进行端口相关配置



二、NAT网络地址转换

1. 静态NAT的配置

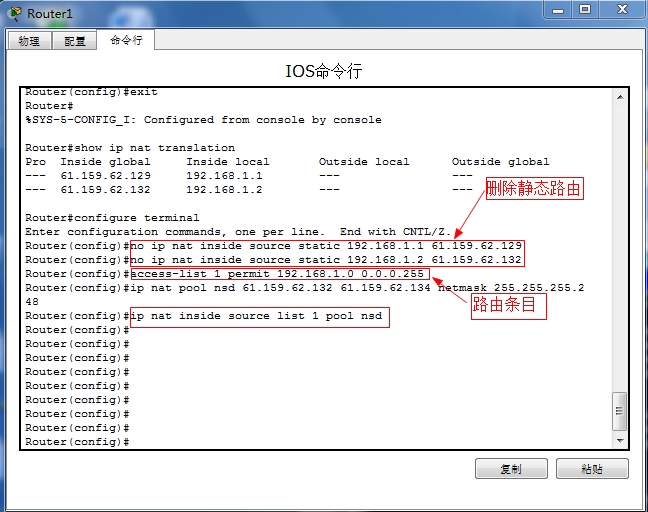

2. 动态NAT的配置



3. 端口多路复用

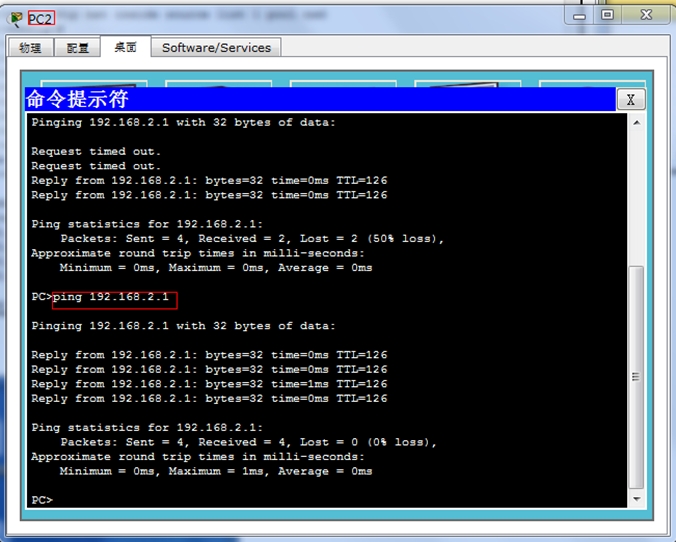

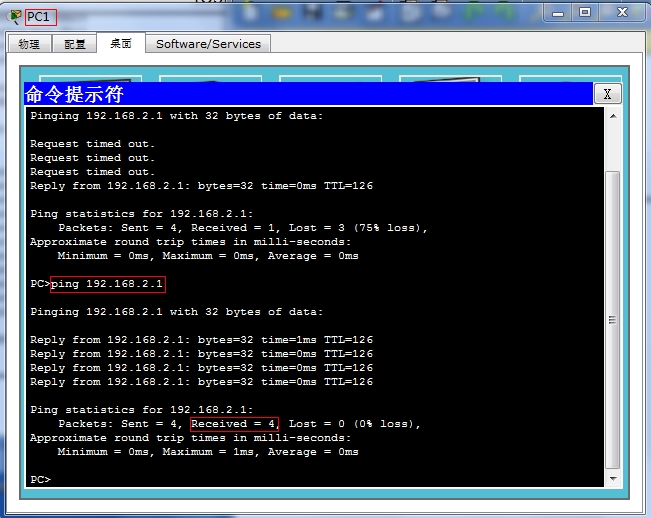

结果验证

1. 静态NAT配置



2. 动态NAT配置

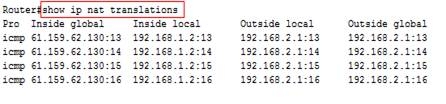

  3.端口多路复用



问题和经验总结

   NAT常见问题

1. ACL阻止转换后的流量

2. 进行地址转换的ACL不全

3. overload参数漏配

4. 不对称路由问题

5. 动态地址池IP地址范围配置错误

6. 动态地址池与静态转换地址重叠

7. Inside和outside接口配置错误
