GNS3 icmp之严格路由

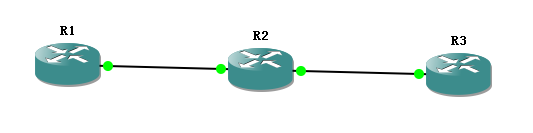

路由配置：

icmp记录路由抓取出接口的IP地址，最多可以抓取9个。ip协议头中的options为40个字节



R1 :

conf t

int f0/0

no shutdown

ip add 192.168.1.1 255.255.255.0

no ip routing

end



R2 f0/0:

conf t

int f0/0

no shutdown

ip add 192.168.1.254 255.255.255.0

end



R2 f1/0:

conf t

int f0/0

no shutdown

ip add 192.168.2.254 255.255.255.0

end





R3 :

conf t

int f0/0

no shutdown

ip add 192.168.2.1 255.255.255.0

no ip routing

end

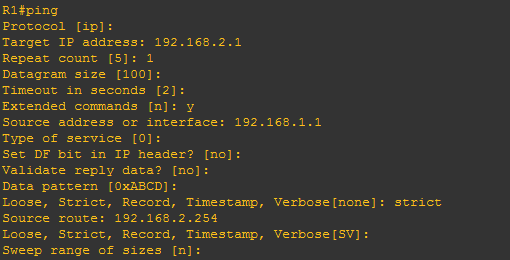

首先R1 ping R3，要保障线路畅通。然后输入 ping + ENTER进入下面界面：

路由输入R2的出ip地址，按回车：

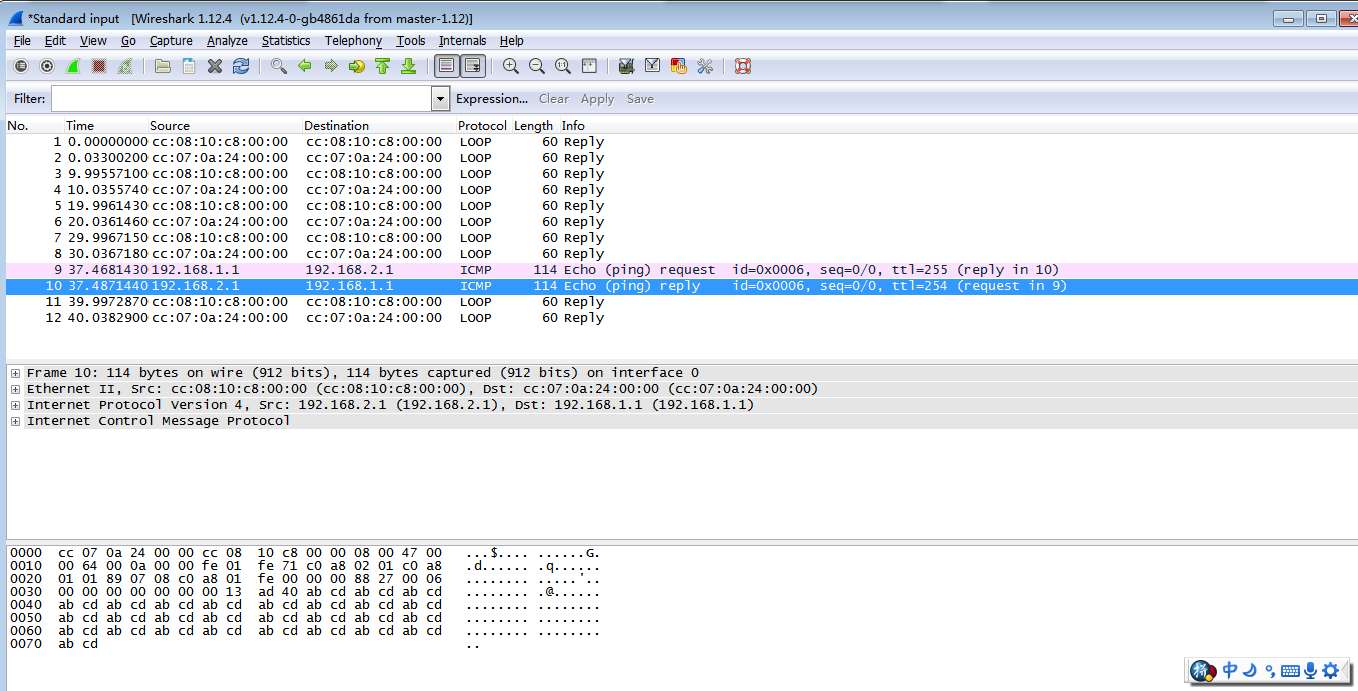

严格路由必须按照指定的路由走，抓包如下：

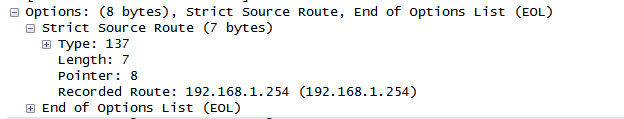

返回R2的进IP地址
