本文介绍如何在WPF中使用柱状图，并通过修改XAML样式使每个柱状图默认显示其对应的数值，无需鼠标悬停。文章提供详细的XAML代码示例。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

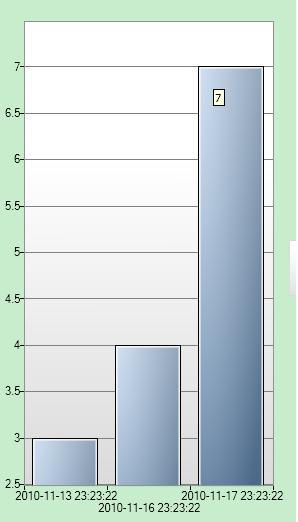

wpf 柱状图默认的图片显示如下，当鼠标落在对应的柱子上的时候，其对应的值才会通过tooltip显示出来，

其代码非常简单，假定我们的数据集合是一个Dictionary<DateTime,double>（我们定义一个成员变量result）的集合。

其xaml代码为

1  <chartingToolkit:Chart  Name="ColumnChartDefault" Title="ChartWithDefaultValue" LegendTitle="Chart">
2             <chartingToolkit:ColumnSeries  Name="defaultColumnSeries" Title="DefaultChart"   IndependentValuePath="Key" DependentValuePath="Value"/>
3         </chartingToolkit:Chart>

在后台将result对象经过数据填充赋给ItemsSource即可。

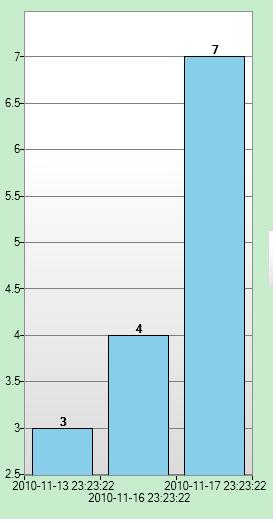

然而，默认的显示方式也有些弊端，以上图为例，在查看统计图标的时候，对于每个柱状的数据不能一目了然的看出，必须将鼠标放在指定的柱状上才能显示，所以有时候需要将各个柱状对应的值默认的显示出来，如下图：

其实对于这个修改也很简单，主要是修改xaml中的style，我们知道，默认显示的是因为它通过tooltip来显示(对应线图和饼图都是一样)，所以我们可以修改其style，其xaml如下：

1 <chartingToolkit:Chart Grid.Column="1" Name="ColumnCharShowValue" LegendTitle="Chart" Title="ChartShowValue" >
2               <chartingToolkit:ColumnSeries Name="columnSeriesShowValue"  Title="ChartShowValue"   IndependentValuePath="Key" DependentValuePath="Value">
3              <chartingToolkit:ColumnSeries.DataPointStyle>
4                  <Style TargetType="chartingToolkit:ColumnDataPoint">
5                       <Setter Property="Background" Value="SkyBlue"/>
6                        <Setter Property="Template">
7                          <Setter.Value>
8                                <ControlTemplate TargetType="chartingToolkit:ColumnDataPoint">
9                                  <Grid>
10                                    <Rectangle  Fill="{TemplateBinding Background}" Stroke="Black"/>
11                                     <Grid Background="LightBlue"  Margin="0" HorizontalAlignment="Center" VerticalAlignment="Top">
12                                         <TextBlock  Text="{TemplateBinding FormattedDependentValue}"  FontWeight="Bold"  Margin="0,-20,0,0" VerticalAlignment="Bottom"   HorizontalAlignment="Center" />
13                                       </Grid>
14   　　                               </Grid>
15 　　                             </ControlTemplate>
16  　　                       </Setter.Value>
17  　　                   </Setter>
18  　　               </Style>
19 　　　　　　</chartingToolkit:ColumnSeries.DataPointStyle>
20 　　　　</chartingToolkit:ColumnSeries>
21          </chartingToolkit:Chart>
22

同样，在后台代码里将result数据填充后赋给其ItemsSource即可。

ps：虽然现在看起来很简单，但自己当时在做这的时候还是遇到了很多问题，主要原因是对WPF的熟悉度不够，今天将其贴出来，也是告诉自己很多事情只要自己去静心钻研，看起来很难的东西其实也就那么简单，好好学习，静心学习~
