LVS+keepalived高可用

LVS+Keepalived负载均衡

• LVS简介及工作原理

LVS是Linux Virtual Server的简写，意即Linux虚拟服务器，是一个虚拟的服务器集群系统。本项目在1998年5月由章文嵩博士成立，是中国国内最早出现的自由软件项目之一。

LVS 简单工作原理：用户请求LVS VIP，LVS根据转发方式和算法，将请求转发给后端服务器，后端服务器接受到请求，返回给用户。对于用户来说，看不到WEB后端具体的应用。

LVS转发方式有三种，分别是NAT、DR、TUN模式，常用算法：RR、LC、WRR、WLC模式等（RR为轮询模式，LC为最少连接模式）

LVS NAT原理：用户请求LVS到达director,director将请求的报文的目标地址改成后端的realserver地址，同时将报文的目标端口也改成后端选定的realserver相应端口，最后将报文发送到realserver，realserver将数据返给director，director再把数据发送给用户。（两次请求都经过director，所以访问大的话，director会成为瓶颈）

LVS DR原理：用户请求LVS到达director,director将请求的报文的目标MAC地址改成后端的realserver MAC地址，目标IP为VIP（不变），源IP为用户IP地址（保持不变），然后Director将报文发送到realserver，realserver检测到目标为自己本地IP，如果在同一个网段，然后将请求直接返给用户。如果用户跟realserver不在一个网段，则通过网关返回用户。（此种转发效率最高）

LVS TUN原理：跟LVS DR类似，也是改变封装MAC地址，多了一层隧道加密。实施环境复杂，比LVS DR模式效率略低。

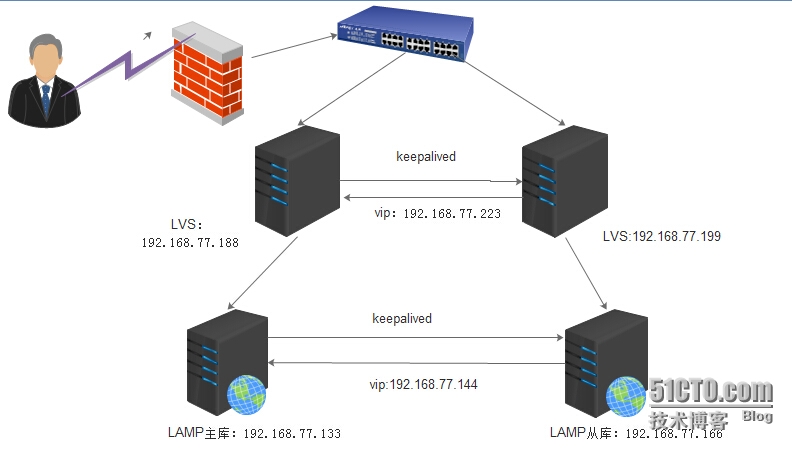

安装实验架构图：

• LVS环境安装配置

下载LVS所需软件ipvsadm-1.2.4.tar.gz软件，编译安装：

1 2 3 4 5 6 7

wget -c http: //www .linuxvirtualserver.org /software/kernel-2 .6 /ipvsadm-1 .24. tar .gz ln  -s  /usr/src/kernels/2 .6.*  /usr/src/linux   //IPVS 模块编译进内核里，需要做软连接 tar  xzvf ipvsadm-1.24. tar .gz &&cdipvsadm-1.24 &&  make  && make  install     查看LVS转发列表命令为：ipvsadm–Ln 清空lvs转发            ipvsadm -C

• Keepalived安装配置

1 2 3 4 5

wget       tar  -xzvf  keepalived-1.2.12. tar .gz; cd   keepalived-1.2.12;   . /configure  && make  &&  make  install

安装完毕，配置keepalived服务为系统服务。

1 2 3 4 5

DIR= /usr/local/  cp  $DIR /etc/rc .d /init .d /keepalived /etc/rc .d /init .d/ &&  cp  $DIR /etc/sysconfig/keepalived  /etc/sysconfig/ &&  mkdir  -p  /etc/keepalived  &&  cp  $DIR /sbin/keepalived /usr/sbin/

在MASTER上即192.168.77.188上的/etc/keepalived/目录创建keepalived.conf配置文件，并写入如下内容：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54

! Configuration File  for  keepalived global_defs {     notification_email {         752840649@qq.com     }     notification_email_from wgkgood@163.com     smtp_server 127.0.0.1     smtp_connect_timeout 30     router_id LVS_DEVEL } # VIP1 vrrp_instance VI_1 {      state MASTER      interface eth0      lvs_sync_daemon_inteface eth0      virtual_router_id 51      priority 100      advert_int 5      nopreempt      authentication {          auth_type PASS          auth_pass 1111      }      virtual_ipaddress {          192.168.77.223      } } virtual_server 192.168.77.223 80 {      delay_loop 6      lb_algo wrr      lb_kind DR      persistence_timeout 60      protocol TCP   #REAL_SERVER_1      real_server 192.168.77.133 80 {          weight 100          TCP_CHECK {          connect_timeout 10          nb_get_retry 3          delay_before_retry 3          connect_port 80          }      } #REAL_SERVER_2      real_server 192.168.77.166 80 {          weight 100          TCP_CHECK {          connect_timeout 10          nb_get_retry 3          delay_before_retry 3          connect_port 80          }      } }

在LVS BACKUP即192.168.77.199服务器/etc/keepalived/目录创建keepalived.conf配置文件如下配置，需要注意的是客户端的配置要修改优先级及状态：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54

! Configuration File  for  keepalived global_defs {     notification_email {         752840649@qq.com     }     notification_email_from wgkgood@163.com     smtp_server 127.0.0.1     smtp_connect_timeout 30     router_id LVS_DEVEL } # VIP1 vrrp_instance VI_1 {      state BACKUP      interface eth0      lvs_sync_daemon_inteface eth0      virtual_router_id 51      priority 90      advert_int 5      nopreempt      authentication {          auth_type PASS          auth_pass 1111      }      virtual_ipaddress {          192.168.77.223      } } virtual_server 192.168.77.223 80 {      delay_loop 6      lb_algo wrr      lb_kind DR      persistence_timeout 60      protocol TCP   #REAL_SERVER_1      real_server 192.168.77.133 80 {          weight 100          TCP_CHECK {          connect_timeout 10          nb_get_retry 3          delay_before_retry 3          connect_port 80          }      } #REAL_SERVER_2      real_server 192.168.77.166 80 {          weight 100          TCP_CHECK {          connect_timeout 10          nb_get_retry 3          delay_before_retry 3          connect_port 80          }      } }

配置完成后分别重启keepalived服务并tail -f /var/log/message 查看日志，若果报错请执行以下加载模块：

1 2 3

modprobe ip_vs modprobe ip_vs_wrr modprobe ip_vs_rr

之后重启在查看日志是否正常加载vip

LVS 主备配置完毕，接下来需要在realserver配置LVS VIP，为什么要在realserver绑定VIP呢？

客户端访问director的VIP，director接收请求，将通过相应的算法将请求转发给相应的realserver。在转发的过程中，会修改请求包的目的mac地址，目的ip地址不变。

Realserver接收请求，并直接响应客户端。这时便出现一个问题，director此时与realserver位于同一个网络中，当director直接将请求转发给realserver时，realserver检测到该请求包的目的ip是vip而并非自己，便会丢弃，而不会响应。为了解决这个问题，所以需要在所有Realserver上都配上VIP。

为什么一定要配置在lo接口上呢？

在realserver上的lo口配置VIP,这样限制了VIP不会在物理交换机上产生MAC地址表，从而避免IP冲突。

客户端启动Realserver.sh脚本内容：

  分别在后端机器192.168.77.133和192.168.77.166的data目录下创建个脚本并分别启动，脚本内容如下：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

#!/bin/sh #LVS Client Server VIP=192.168.77.223 case   $1   in   start)      ifconfig  lo:0 $VIP netmask 255.255.255.255 broadcast $VIP      /sbin/route  add -host $VIP dev lo:0      echo  "1"  > /proc/sys/net/ipv4/conf/lo/arp_ignore      echo  "2"  > /proc/sys/net/ipv4/conf/lo/arp_announce      echo  "1"  > /proc/sys/net/ipv4/conf/all/arp_ignore      echo  "2"  > /proc/sys/net/ipv4/conf/all/arp_announce      sysctl -p > /dev/null  2>&1      echo  "RealServer Start OK"      exit  0 ;; stop)      ifconfig  lo:0 down      route del $VIP > /dev/null  2>&1      echo  "0"  > /proc/sys/net/ipv4/conf/lo/arp_ignore      echo  "0"  > /proc/sys/net/ipv4/conf/lo/arp_announce      echo  "0"  > /proc/sys/net/ipv4/conf/all/arp_ignore      echo  "0"  > /proc/sys/net/ipv4/conf/all/arp_announce      echo  "RealServer Stoped OK"      exit  1 ;; *)      echo  "Usage: $0 {start|stop}" ;; esac

启动后用ifconfig可以查看到lo上的vip绑定成功。就可以用vip直接访问网站了。

后端LAMP在之前blog中写过，，这里省略，以上是全部lvs和keepalived配置安装
