一、原理介绍：

DHCP —— 动态主机配置协议（Dynamic Host Configuration Protocol），是工作在C/S模式的协议，由客户端发起申请，服务器端下发网络参数，客户端根据接收的参数完成自己网络参数的配置。具体工作流程如下：

1、Client广播DHCP discover：

当 DHCP 客户端第一次登录网络的时候，也就是客户发现本机上没有任何 IP 数据设定，它会向网络发出一个 DHCP DISCOVER 封包。因为客户端还不知道自己属于哪一个网络，所以封包的来源地址： 0.0.0.0 ，而目的地址为：255.255.255.255 ，然后再附上 DHCP discover 的信息，向网络进行广播。

2、Server单播响应DHCP OFFER：

当 DHCP 服务器监听到客户端发出的 DHCP discover 广播后，它会从那些还没有租出的地址范围内，选择最前面的空置 IP ，连同其它 TCP/IP 设定，单播响应给客户端一个 DHCP OFFER 封包。其中包含租约期限信息。

3、Client广播DHCP request：

如果客户端收到网络上多台 DHCP 服务器的响应，只会挑选其中一个 DHCP offer 而已（通常是最先抵达的那个），并且会向网络发送一个DHCP request广播封包，告诉所有 DHCP 服务器它将指定接受哪一台服务器提供的 IP 地址。同时，客户端还会向网络发送一个 ARP 封包（gratuitous ARP），查询网络上面有没有其它机器使用该 IP 地址；如果发现该 IP 已经被占用，客户端则会送出一个 DHCPDECLINE 封包给 DHCP 服务器，拒绝接受其 DHCP offer ，并重新发送 DHCP discover 信息。

4、Server响应DHCPACK

当 DHCP 服务器接收到客户端的 DHCP request 之后，会向客户端响应一个DHCPACK ，以确认 IP 租约的正式生效，一个完整的 DHCP 工作过程结束。

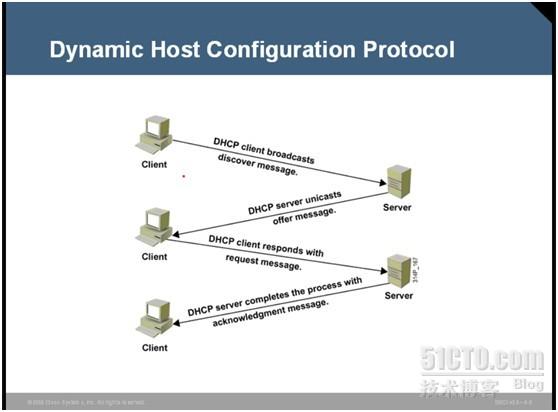

（下图为Cisco官网DHCP原理示意图）

　　



二、实验演示：

1、实验环境：Cisco Packet Tracer 5.3

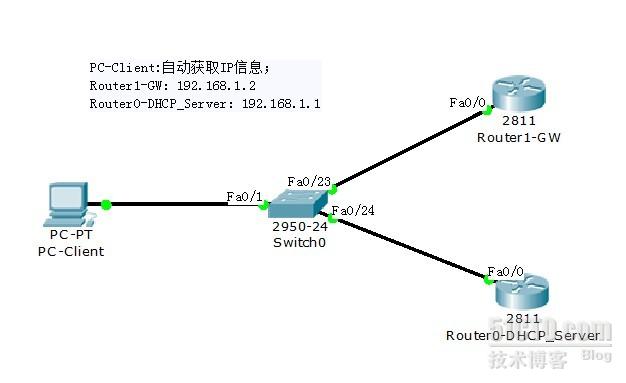

2、拓扑及配置参数：

3、设备配置命令：



Router2-DHCP_Server：



ip dhcp excluded-address 192.168.1.1 192.168.1.5

ip dhcp pool APAYE

 network 192.168.1.0 255.255.255.0

 default-router 192.168.1.2

 dns-server 8.8.8.8



4、结果验证：

Router2-DHCP_Server：



#sh ip dhcp binding

IP address       Client-ID/              Lease expiration        Type

                 Hardware address

192.168.1.6      0004.9A57.1ECB           --                     Automatic

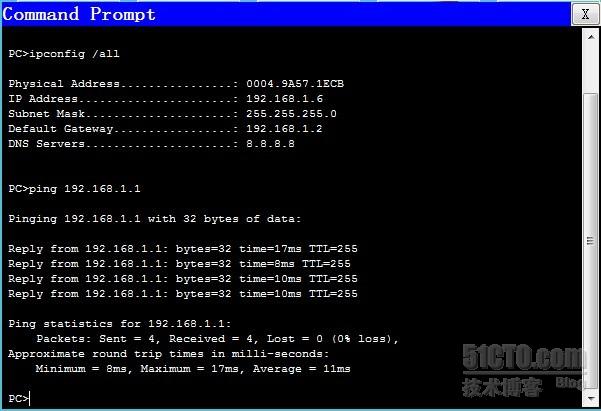

PC-Client：

补充：

这里介绍一下DHCP-Client用路由器模拟的情况。

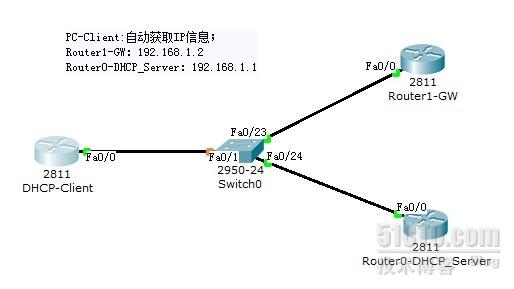

1、实验环境与拓扑及配置参数同上，只不过将PC-Client换成路由器：

2、设备配置命令：

DHCP-Client：

#interface fa0/0

#ip address dhcp

3、结果验证：

DHCP-Client：

#show ip interface brief

DHCP-Server：

#show ip dhcp binding



 *****************************************************

DCHP扩展应用——DHCP Helper详见：

http://wuluwa.blog.51cto.com/blog/968959/1078075
