本文介绍了一种通过配置路由器R3和三层交换机SW1来解决单臂路由瓶颈的方法，并确保不同VLAN间的PC机能够进行有效通信。具体步骤包括设置默认路由、配置IP地址、启用Trunk端口及VTP服务等。

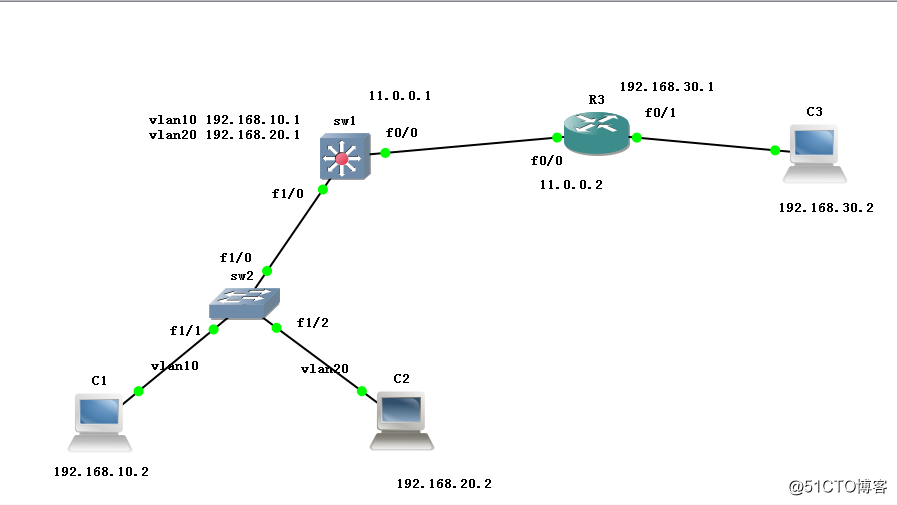

实验目的：有效解决单臂路由产生的瓶颈，PC机在不同VLAN的通讯过程。
三层交换

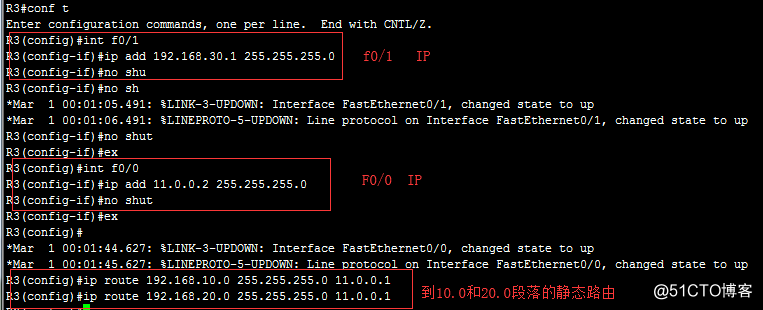

1.配置R3，给F0/1配置网关.给F0/0配置网关，在R3上配置默认路由
三层交换

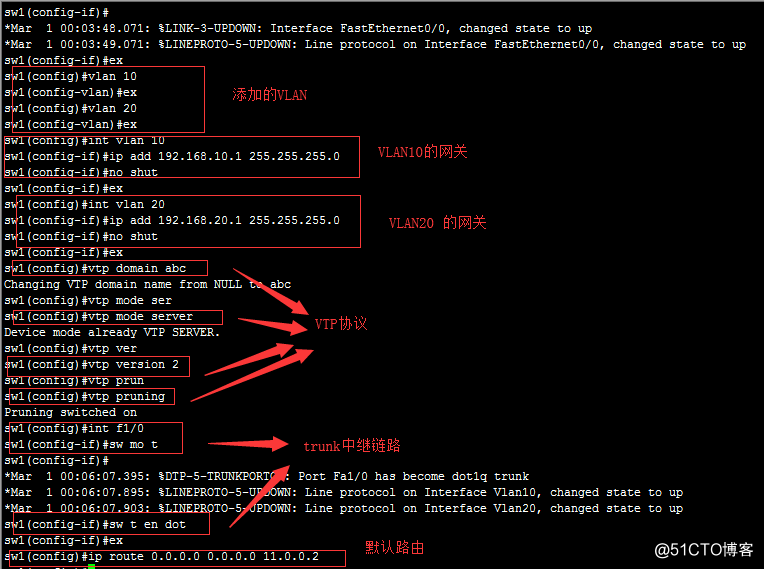

  1. 配置SW1三层交换机，F0/0端口配置IP，F1/0端口做trunk，在SW1上做vlan10和vlan20的网关，做vtp服务端模式，做默认路由。
    三层交换
  2. Sw2交换机需要在f1/0端口做trunk，f1/1和f1/2分别加入vlan10和vlan20.做vtp客户端模式
    三层交换

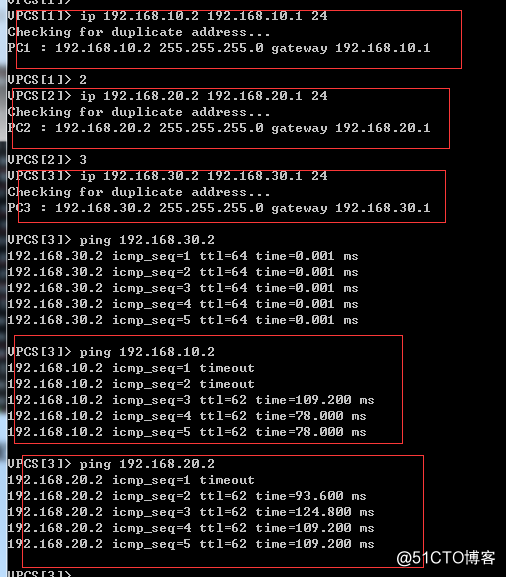

    4.C1,C2,C3配IP互通。
    三层交换

转载于:https://blog.51cto.com/13777111/2125285
