工作流（Workflow）
工作流（Workflow），就是“业务过程的部分或整体在计算机应用环境下的自动化”，它主要解决的是“使在多个参与者之间按照某种预定义的规则传递文档、信息或任务的过程自动进行，从而实现某个预期的业务目标，或者促使此目标的实现”。
通俗的说，流程就是多个人在一起合作完成某件事情的步骤，把步骤变成计算机能理解的形式就是工作流。
工作流管理系统
工作流管理系统(Workflow Management System, WfMS)是一个软件系统，它完成工作量的定义和管理，并按照在系统中预先定义好的工作流规则进行工作流实例的执行。工作流管理系统不是企业的业务系统，而是为企业的业务系统的运行提供了一个软件的支撑环境。
activiti就是一个工作流管理系统
（1）.用一个流程来概述：
1A（员工）请假，填写请假单，申请请假
2B（领导），查看任务，发下请假单信息，处理请假单（同意）。请假单转给B的领导
3C (总裁)，查看任务，看到B传递过来的请假单，同意A的请求。
4A（员工）查看任务，看到请假已经通过了。
（2）Activiti介绍
Activiti5是由Alfresco软件在2010年5月17日发布的业务流程管理（BPM）框架，它是覆盖了业务流程管理、工作流、服务协作等领域的一个开源的、灵活的、易扩展的可执行流程语言框架。

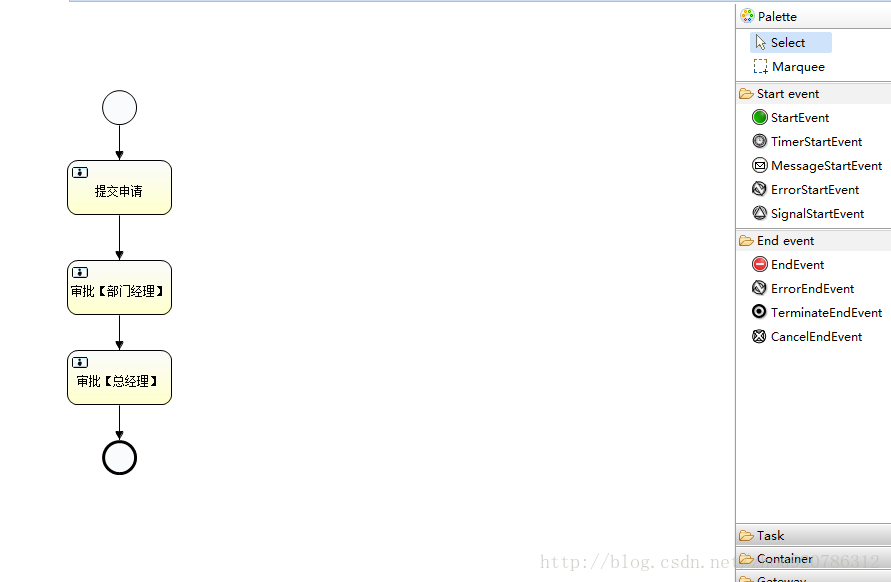

Activiti基于Apache许可的开源BPM平台，创始人Tom Baeyens是JBoss jBPM的项目架构师，它特色是提供了eclipse插件，开发人员可以通过插件直接绘画出业务流程图。
这里写图片描述

工作流引擎
ProcessEngine对象：Activiti工作的核心。负责生成流程运行时的各种实例及数据、监控和管理流程的运行。和JBPM的ProcessEngine一样，是流程的总入口
BPMN

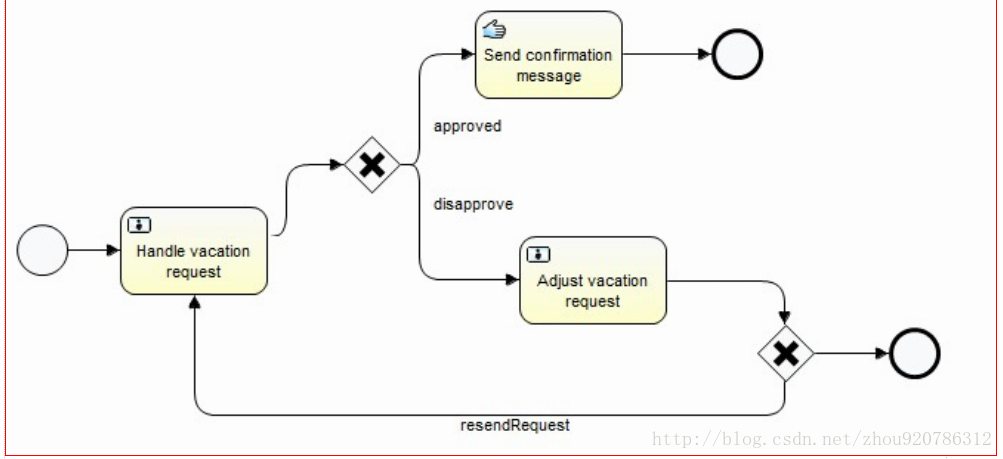

业务流程建模与标注（Business Process Model and Notation，BPMN) ，描述流程的基本符号，包括这些图元如何组合成一个业务流程图（Business Process Diagram）
这里写图片描述
数据库

ACT_RE_*: 'RE'表示repository。 这个前缀的表包含了流程定义和流程静态资源 （图片，规则，等等）。
ACT_RU_*: 'RU'表示runtime。 这些运行时的表，包含流程实例，任务，变量，异步任务，等运行中的数据。 Activiti只在流程实例执行过程中保存这些数据， 在流程结束时就会删除这些记录。 这样运行时表可以一直很小速度很快。
ACT_ID_*: 'ID'表示identity。 这些表包含身份信息，比如用户，组等等。
ACT_HI_*: 'HI'表示history。 这些表包含历史数据，比如历史流程实例， 变量，任务等等。
ACT_GE_*: 通用数据， 用于不同场景下，如存放资源文件。

资源库流程规则表
act_re_deployment   部署信息表
act_re_model        流程设计模型部署表
act_re_procdef          流程定义数据表

运行时数据库表
act_ru_execution        运行时流程执行实例表
act_ru_identitylink     运行时流程人员表，主要存储任务节点与参与者的相关信息
act_ru_task         运行时任务节点表
act_ru_variable     运行时流程变量数据表

历史数据库表
act_hi_actinst      历史节点表
act_hi_attachment       历史附件表
act_hi_comment      历史意见表
act_hi_identitylink     历史流程人员表
act_hi_detail           历史详情表，提供历史变量的查询
act_hi_procinst     历史流程实例表
act_hi_taskinst     历史任务实例表
act_hi_varinst          历史变量表

组织机构表
act_id_group        用户组信息表
act_id_info         用户扩展信息表
act_id_membership   用户与用户组对应信息表
act_id_user         用户信息表

通用数据表
act_ge_bytearray        二进制数据表
act_ge_property         属性数据表存储整个流程引擎级别的数据,初始化表结构时，会默认插入三条记录，

activiti.cfg.xml
1基于JDBC参数配置的数据库连接
2默认使用MyBatis连接池，数据库底层封装mybaties

Activiti核心配置文件，配置流程引擎创建工具的基本参数和数据库连接池参数。
定义数据库配置参数：
jdbcUrl: 数据库的JDBC URL。
jdbcDriver: 对应不同数据库类型的驱动。
jdbcUsername: 连接数据库的用户名。
jdbcPassword: 连接数据库的密码。

jdbcMaxActiveConnections: 连接池中处于被使用状态的连接的最大值。默认为10。
jdbcMaxIdleConnections: 连接池中处于空闲状态的连接的最大值。
jdbcMaxCheckoutTime: 连接被取出使用的最长时间，超过时间会被强制回收。 默认为20000（20秒）。
jdbcMaxWaitTime: 这是一个底层配置，让连接池可以在长时间无法获得连接时， 打印一条日志，并重新尝试获取一个连接。（避免因为错误配置导致沉默的操作失败）。 默认为20000（20秒）。
