终端加电收发包详解

2011-4-11  15:25:06发送

68,9D,00,9D,00,68,54,00,12,30,01,26,

05,                                AFN=5 控制命令

FB,                                SEQ   低4位与启动帧帧序号计数器PFC的低4位相同

00,00,10,05,                  Fn=45

01,                                 加1块电表

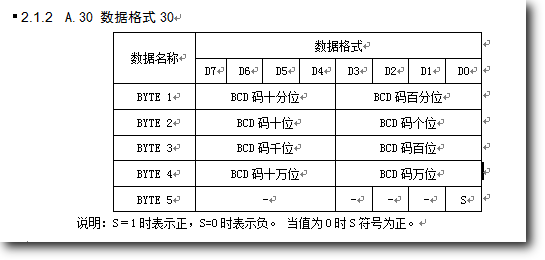

B5,00,                            id序号是B5（181） 2字节 12,34,00,00,00,00,          通讯地址3412  6字节BCD 00,39,00,00,01,               本次加电39度 00,89,00,00,01,               电表现总购电量50+本次39=89，下发89

00,00,                             控制命令的终端密码（密码PW用于重要下行报文中，由2字节组成）

3B,                                  启动帧帧序号计数器PFC

A2,A7,DB,DA,                    时标（随机值）

00,                                 如Tp中的允许传输延时时间为“0”，不判断时标，时标就没有时间意义了。唯一标志。

CB,16

=================================================================

终端回应

2011-4-11 15:25:24

68,75,00,75,00,68,A0,00,12,30,01,26,05,EB,00,00,10,05,

01,                                       本次加电电表数目

B5,00,                                  id序号是B5（181） 2字节 01,                                       加电结果1 00,39,00,00,01,                    加电量39

99,99,

3B,

A2,A7,DB,DA,

00,6A,16

----------------------------

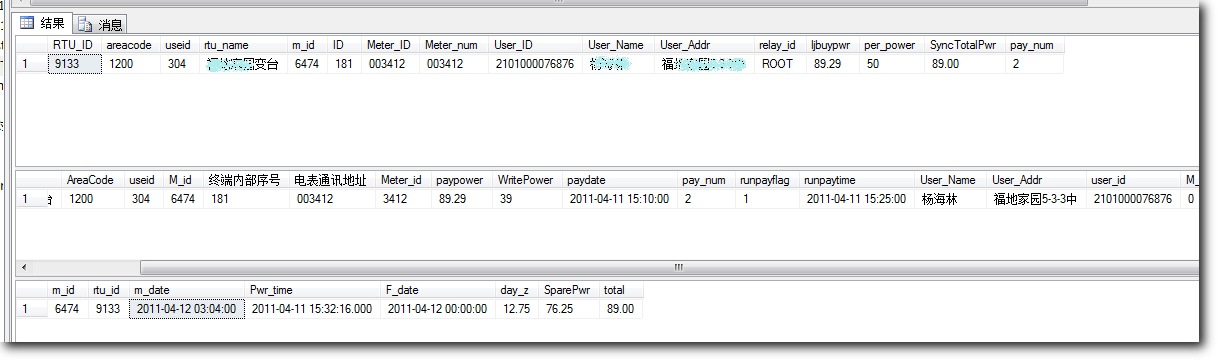

加电结果：1,电表序号：181,本次加电：39

注意：在终端的加电回应包中确定电表只能通过

a)终端号：     00,12,30,01→1200_304

b)电表序号：  B5,00→181
