7200模拟器使用手册
一：安装文件准备及说明

二：安装

三：实验拓朴规划

四：模拟器与计算机通信
1．     拓扑图建立
2．     配置IP地址
3．     测试
一：安装文件准备

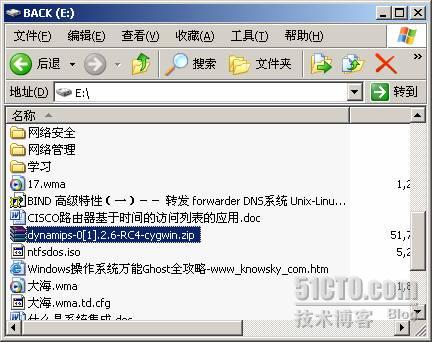

如有需要可在我机子上一并拷走,压缩包，如下所示:
将压缩包解压后，如下图所示：
现对文件作简要说明:
这三个文件是cisco路由器的IOS文件
这个文件是用于实验拓扑设计
这两个可执行文件是我们要进行安装的
二：安装
1.       安装

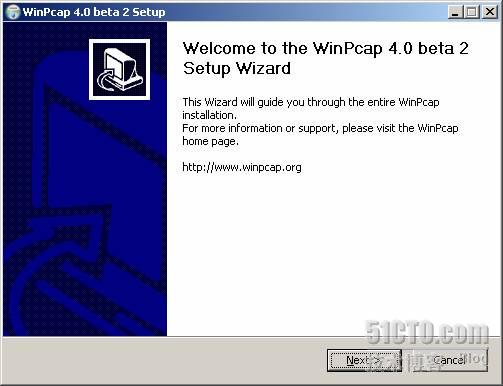

双击执行，如下图所示:
点“Next”安装在c：的默认位置。点下一步，完成即可。
2．安装

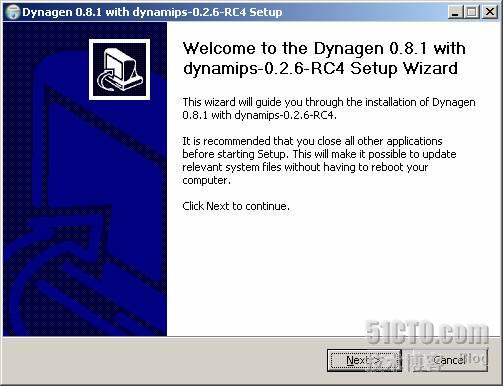

双击执行，如下图所示:：

点击“Next”“I Agree”，完成即可。
此时，在桌面上将建有二个图标，如下图所示：
三：实验拓朴规划

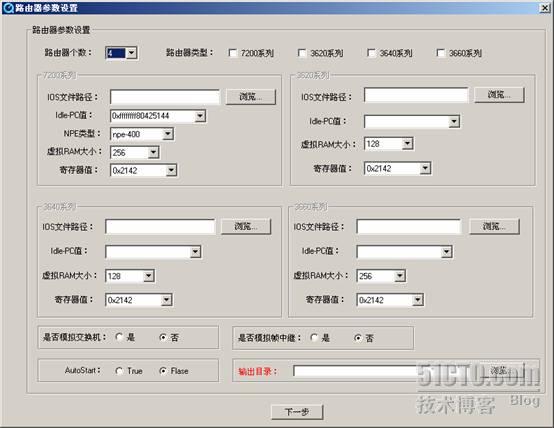

双击：，点“确定”后，如下图所示：

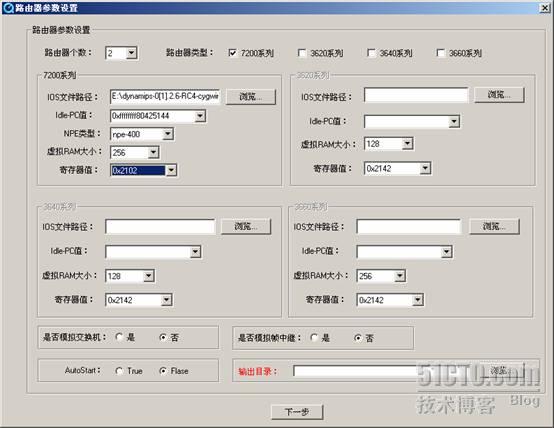

根据我所提供的图纸，路由器个数为2个因此在路由器参数设置，路由器个数时应选择：2；关于路由器类型问题，这个四个系列随便选，前提是你的计算机里存有这个路由器类型的IOS文件.

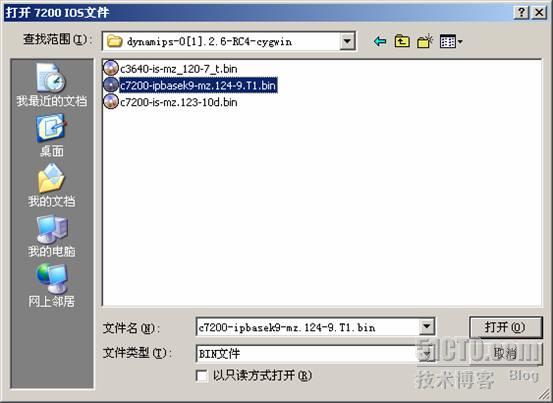

上面参数设好后，现在输入IOS。如下图所示：设置好后，如下图所示：
路由器个数：2
路由器类型：7200
大家需要注意的地方，我给提出来。
关于ldle-PC值：这个值一定要有，有的作用就是减少对CPU资源的利用，或者换句话讲，没有这个值这个实验就成不了！
NPE类型：默认就行
虚拟RAM大小：默认就行
寄存器值：必须为0x2102为什么是这样呢？没有理由。。。
点击“下一步”，如下图所示：

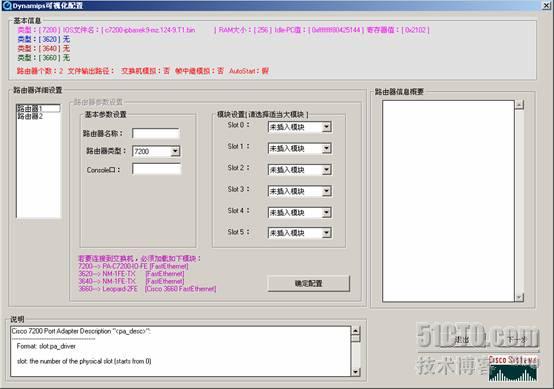

这里面主要是对路由器进行模块化设计。

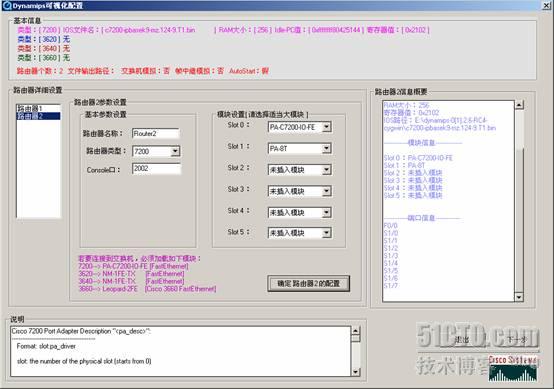

我们点中路由器1模块选择好，就点击“确定配置”，如下图所示：路由2的配置如下图所示：点击下一步，如下图所示：

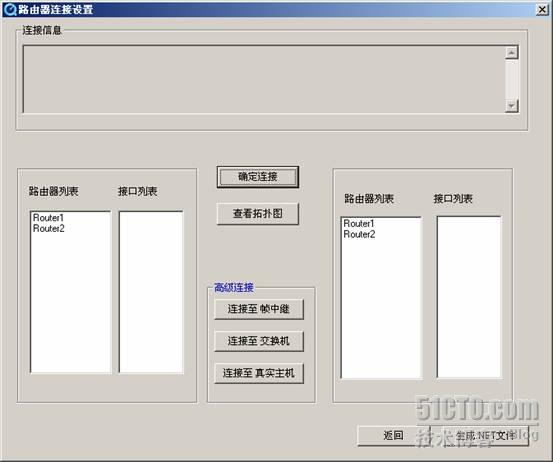

这里面主要用于线路连接之用。

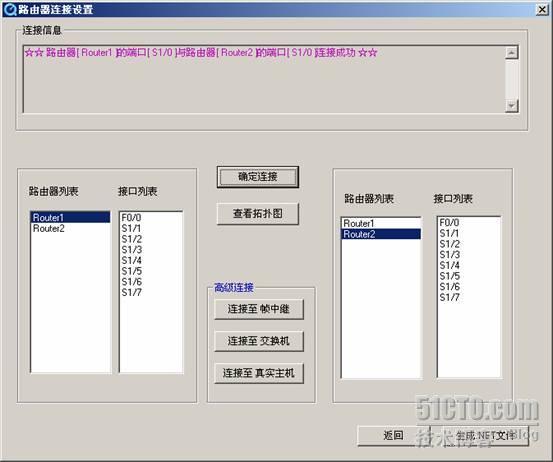

我们选择左边的Router1，选择接口：Se1/0 and 右边的Router2，选择接口Se1/0。

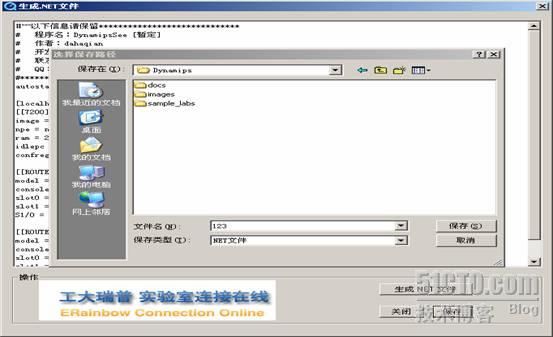

然后点击“确定连接”,整个配置如下图所示：点击“生成.NET文件”---“生成.NET文件”----“保存”,如下图所示:
点击“保存”---“关闭”----“返回”---- “退出”,即可！！


四：模拟器与计算机通信

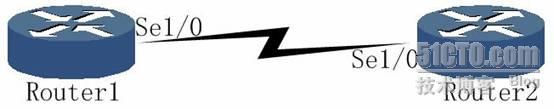

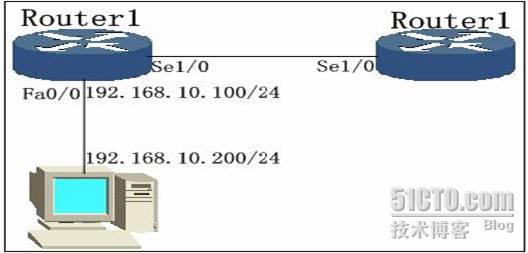

我们已此图为参照，进行设计。
两个路由的拓朴设计，与上面的一致。现在的关键在于如何将PC机加到这个网络当中来。

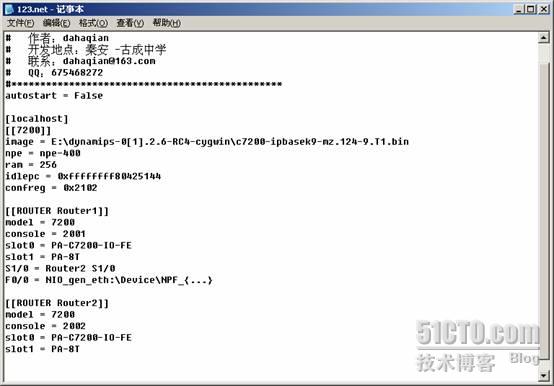

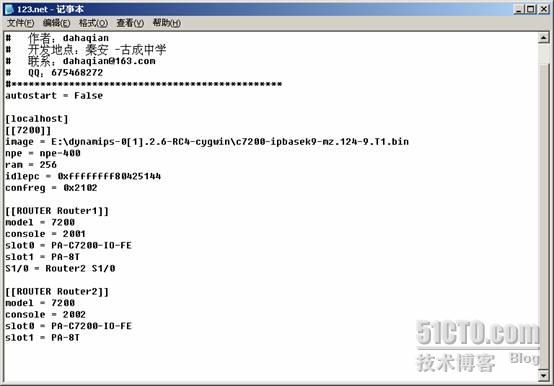

现在找到123.NET       ，用记事本打开，如下图所示：
我们将对这个文件进行修改，将PC     机手工加入网络。

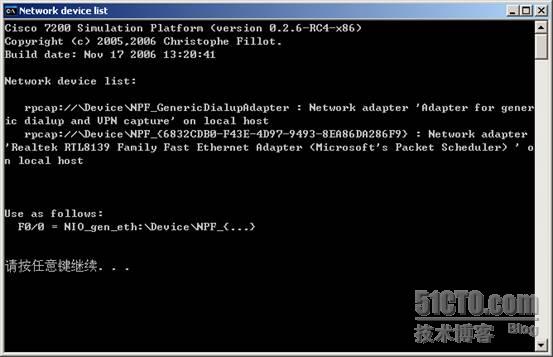

在桌面上，双击“Network device list”打开，如下图所示：
将鼠标移到“F0/0 = NIO_gen_eth:\Device\NPF_{...}”这行上面，右击“标记”，     选中这行右击，即复制。
将这行复制到123.NET记事本文件中的Router1下面，这样这做的原因在于，PC 机是跟Router1的Fa0/0相连，如下图所示：

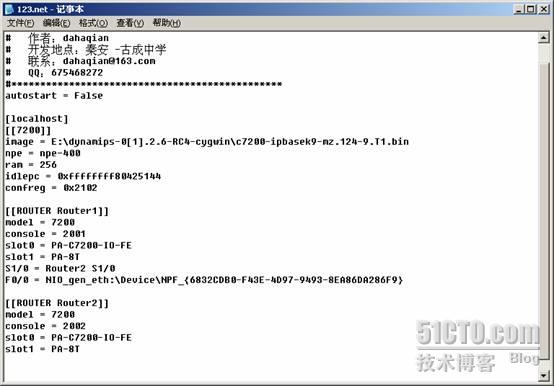

打开“Network device list”将“6832CDB0-F43E-4D97-9493-8EA86DA286F9”这些字符串标记，并将其粘在F0/0 = NIO_gen_eth:\Device\NPF_{...}后面的括号里。如下图所示：
此时，已将计算机加入到这个网络当中来了….

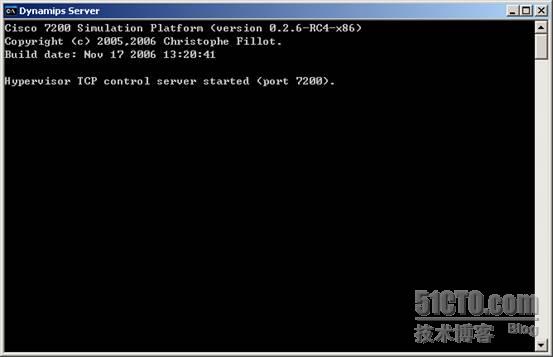

双击桌面“Dynamips Server”图标。如下图所示：明模拟器是用7200端口通信的。

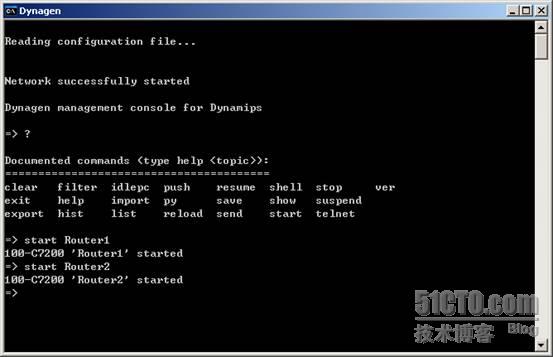

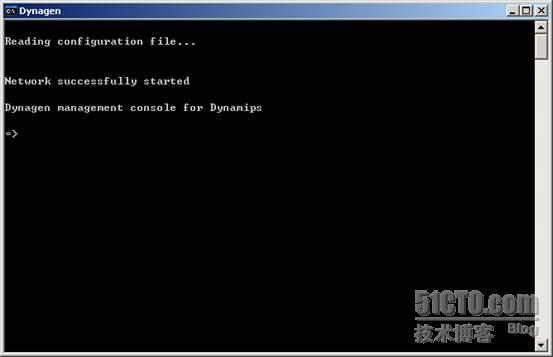

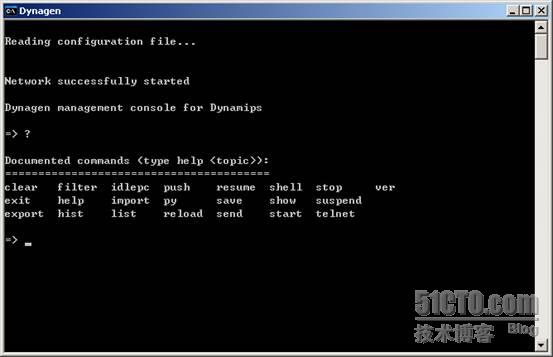

双击“123.NET”，如下图所示：输入“？”可显示所有可以执行的命令。如下图所示：
输入“start Router1”
     “start Router2”
启动路由1  and  路由2。如下图所示：

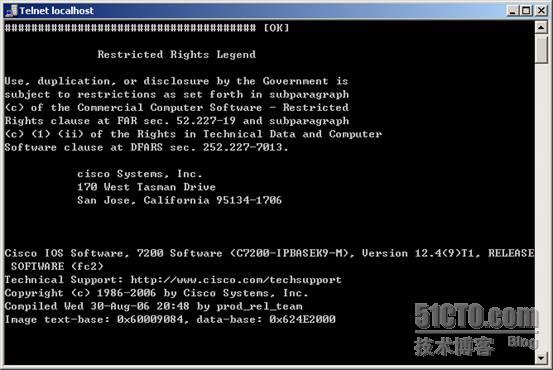

输入“telnet Router1”
     “telnet Router2”
将telnet到路由器1和路由器2。如下图所示：
是不是跟真的一样呀！
其实这就是模拟出真实的！哈，，，，BT吧！超强悍的模拟器！！！
在这，路由器2我们就不配置了，只配置一个路由器1的IP地址就行了。。。

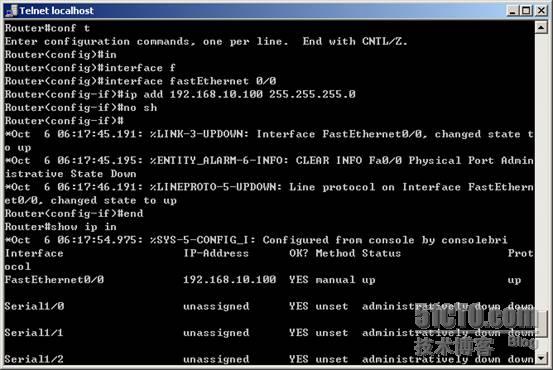

2．配置IP地址

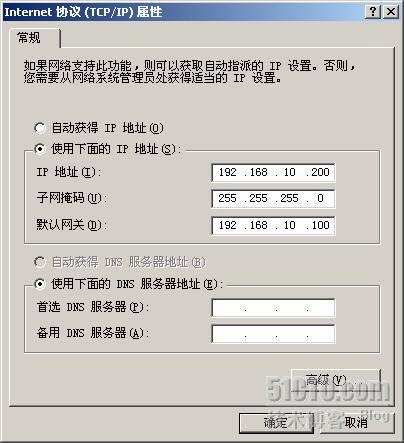

如下图所示:本地计算机的配置如下：
4． 测试。
打开“开始”----“运行”----“CMD”，

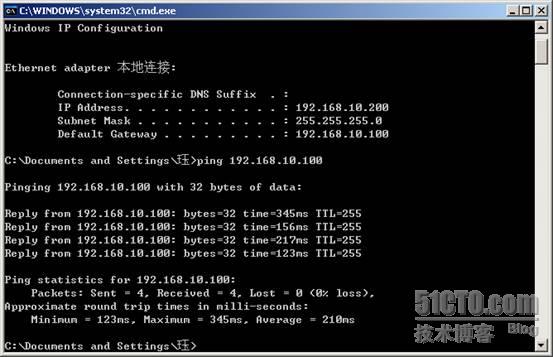

输入“ping 192.168.10.100”,如下图所示 ：

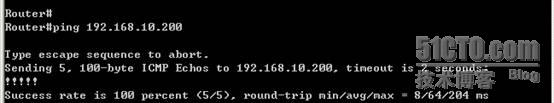

在路由器上pingPC测试，如下图所示 ：个模拟器完全调用真实的路由器IOS文件。其真实性是不容质疑的！！！
望有了这个好宝贝，大家的cisco技术与日俱增！！！

注：红色标记为重要



2007年1月26日星期五

执笔:曾珏
