micropython TPYBoard v202 超声波测距





实验目的



了解超声波模块的工作原理

学习使用超声波模块测量距离



实验器材



TPYBoard v202 1块

超声波模块（HC-SR04）1个

micro USB数据线 1条

杜邦线 若干





超声波模块的介绍

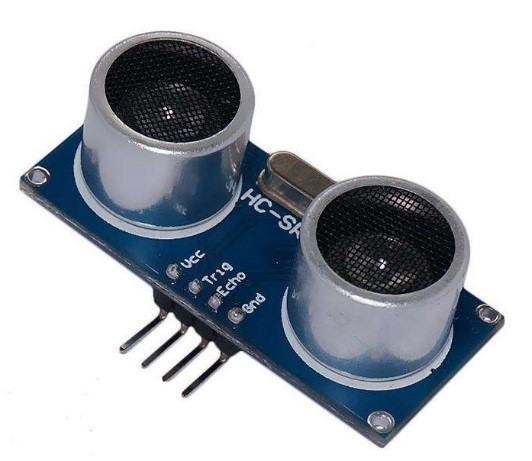

实物图





工作原理



(1) 采用IO口Trig触发测距，给最少10us的高电平信号。

(2) 模块自动发送 8 个 40khz 的方波，自动检测是否有信号返回。

(3) 有信号返回，通过 IO 口 Echo 输出一个高电平，高电平持续的时间就是超声波从发射到返回的时间。测试距离=(高电平时间*声速(340M/S))/2。



硬件连接

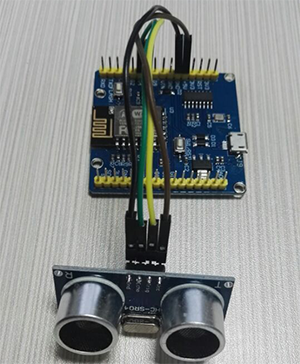

TPYBoard v002与超声波模块的接线图，如下：



TPYBoard v202	超声波模块（HC-SR04）
+5V	Vcc
G5	Trig
G4	Echo
GND	Gnd





程序源码如下：

from machine import Pin import time    Trig = Pin(5,Pin.OUT) Echo = Pin(4,Pin.IN)   while True:       Trig.value(1)     time.sleep_us(20)     Trig.value(0)     while(Echo.value()==0):         Trig.value(1)         time.sleep_us(20)         Trig.value(0)     if(Echo.value()==1):         ts=time.ticks_us()         while(Echo.value()==1):             pass         te=time.ticks_us()         tc=te-ts         distance=(tc*0.034)/2         print('Distance:',distance,'cm')     time.sleep(2)



经测试，发现存在一点误差，还请大家多多指正。
