任务要求:
1、 Host A 和Host C 属于部门A，但是通过不同的设备接入公司网络；Host B 和Host D 属于部
门B，也通过不同的设备接入公司网络。
2、为了通信的安全性，也为了避免广播报文泛滥，公司网络中使用 VLAN 技术来隔离部门间的
二层流量。其中部门A 使用VLAN 100，部门B 使用VLAN 200。
3、现要求不管是否使用相同的设备接入公司网络，同一 VLAN 内的主机能够互通，即Host A 和
Host C 能够互通，Host B 和Host D 能够互通。
任务实施：

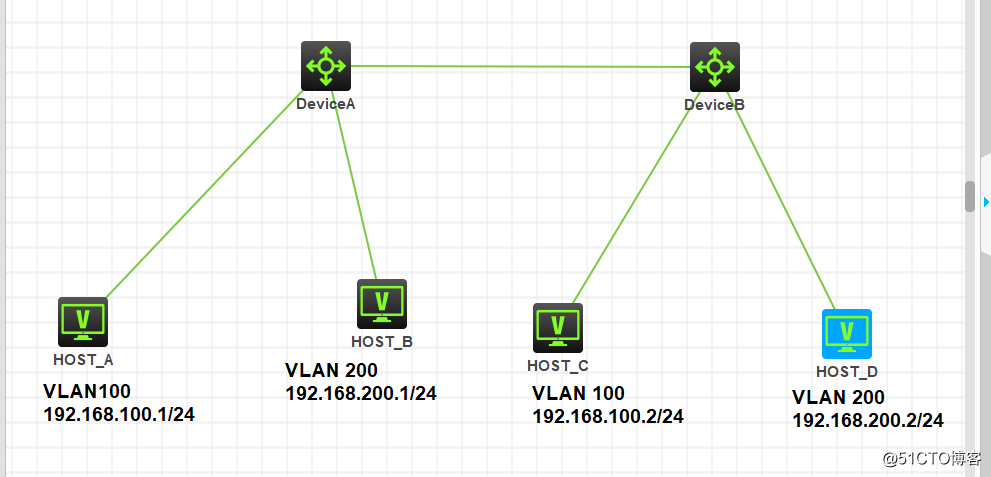

1、将Host_A、Host_B、Host_C、Host_D、Device A、Device B相连，并给Host_A、Host_B、Host_C、Host_D分配IP地址与掩码（以Host_A为例）。
Vlan之间的相互通信

2、配置Device A。

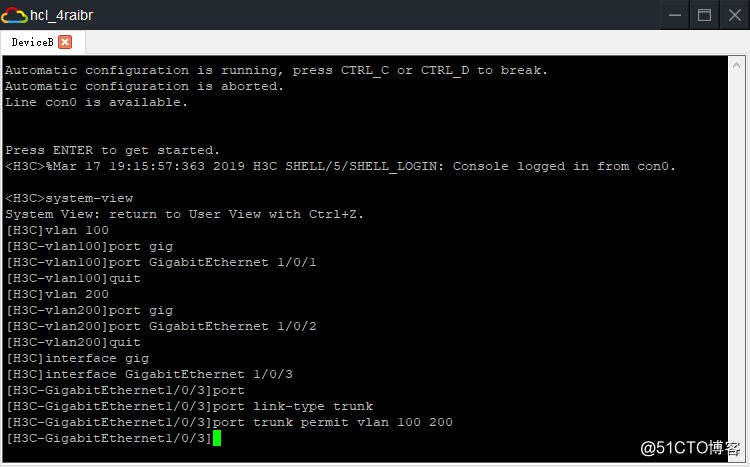

创建VLAN 100、200,并将GigabitEthernet1/0/1加入VLAN 100，将GigabitEthernet1/0/2加入VLAN 200。为了使Device A上VLAN 100和VLAN 200 的报文能发给Device B，将GigabitEthernet1/0/3 的链路类型配置为Trunk，并允许VLAN 100和VLAN 200的报文通过。
Vlan之间的相互通信
3、配置Device B。（与Device A配置相同）

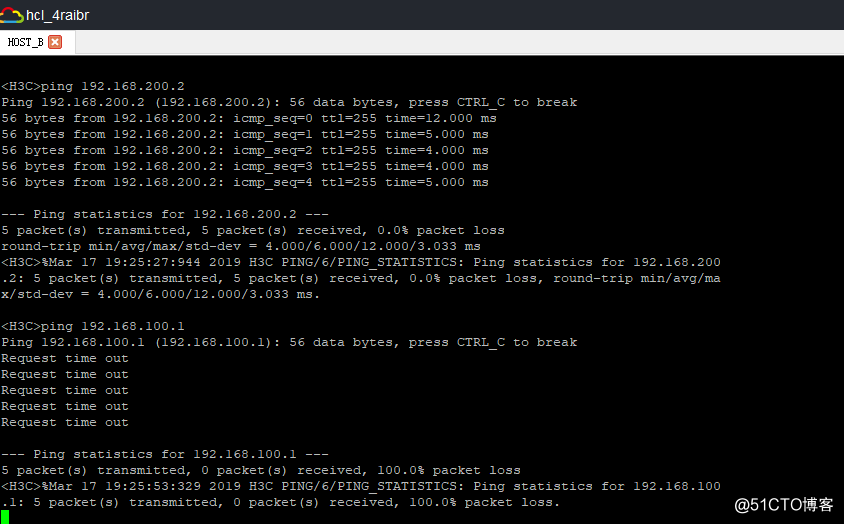

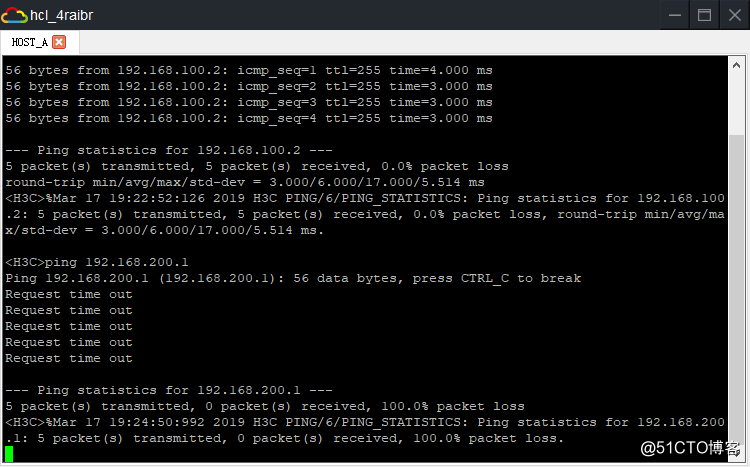

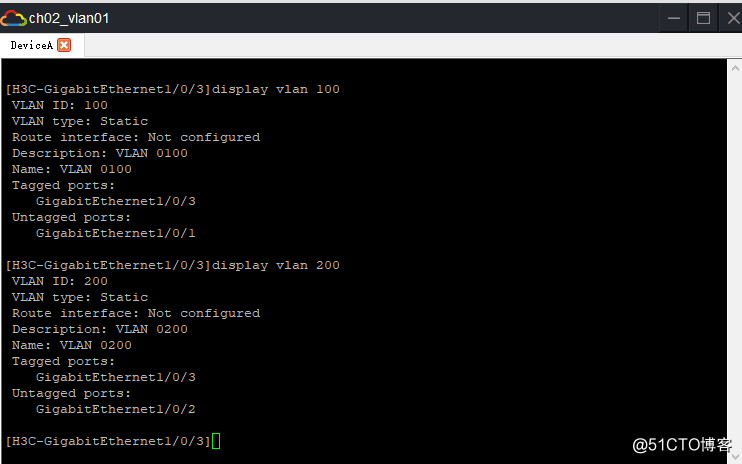

4、验证配置信息，Host_A和Host_C能够互相ping通，但是均不能ping通Host_B。Host_C和Host_B能够互相ping通，但是均不能ping通Host_A。查看配置信息。
