EIGRP 的不等价负载均衡<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

实验目的：了解EIGRP不等价路由的工作原理

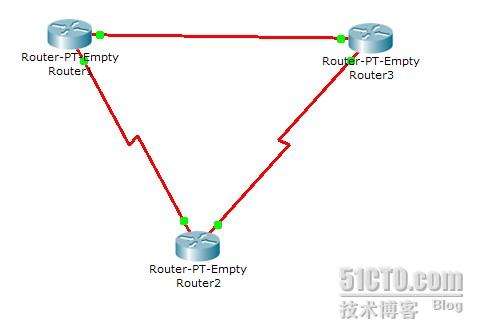

实验拓扑：如下图所示的实验环境三台路由器使用EIGRP协议使得它们可以相互通信，在这个基础实现不等价的负载均衡

<?xml:namespace prefix = v ns = "urn:schemas-microsoft-com:vml" />

实验步骤：

1：进入到第一台路由进行如下的配置

Router>en

Router#conf t

Router(config)#host R1

R1(config)#int S0/0

R1(config-if)#ip add 192.168.1.2 255.255.255.0

R1(config-if)#no shut

R1(config-if)#exit

R1(config)#int fa1/0

R1(config-if)#ip add 192.168.3.1 255.255.255.0

R1(config-if)#no shut

R1(config-if)#exit

R1(config)#router eigrp 100

R1(config-router)#network 192.168.1.0

R1(config-router)#network 192.168.3.0



2：进入到第二台路由进行如下的配置

Router>en

Router#conf t

Router(config)#host R2

R2(config)#int S0/0

R2(config-if)#ip add 192.168.1.1 255.255.255.0

R2(config-if)#bandwidth 40 //设置带宽为<?xml:namespace prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" />40M（这里为一个模拟值），使起符合不等价负载

R2(config-if)#no shut

R2(config-if)#exit

R2(config)#int S1

R2(config-if)#ip add 192.168.2.1 255.255.255.0

R2(config-if)#bandwidth 200 //设置带宽为200M（这里为一个模拟值），使起符合不等价负载

R2(config-if)#no shut

R2(config-if)#exit

R2(config)#router eigrp 100

R2(config-router)#network 192.168.1.0

R2(config-router)#network 192.168.2.0

R2(config)#router eigrp 100

R2(config-router)#variance 20 //默认没有开启支持不等价负载均衡功能，设置V值后自动开启

R2(config-router)#exit

R2(config)#access-list 110 permit icmp any any //建一控制列表来帮助查看路由包的走向信息

R2(config)#end

R2#debug ip packet 110 //只显示与PING有关的包走向信息







3：进入到第三台路由进行如下的配置

Router>en

Router#conf t

Router(config)#host R3

R3(config)#int S0/0

R3(config-if)#ip add 192.168.2.2 255.255.255.0

R3(config-if)#no shut

R3(config-if)#exit

R3(config)#int fa1/0

R3(config-if)#ip add 192.168.3.2 255.255.255.0

R3(config-if)#no shut

R3(config-if)#exit

R3(config)#router eigrp 100

R3(config-router)#network 192.168.2.0

R3(config-router)#network 192.168.3.0









4:在R2上ping192.168.3.2

测试成功





小结

默认EIGRP没有开启支持不等价负载均衡功能，设置了V值后自动开启此功能
