实现三层交换机路由功能

一、实验拓扑图

二、实验目的
1.实现二层交换机不同vlan之间的互通
2.实现三层交换机的路由功能可以使PC5、PC6、PC7、PC8之间可以相互ping通

---

三、所使用的设备
四台pc、两台二层交换机、一台三层交换机

---

四、实验步骤
1.为四台PC分别设置IP地址、子网掩码以及网关。

主机	IP地址/子网掩码	网关
PC5	192.168.1.1/24	192.168.1.254
PC6	192.168.2.1/24	192.168.2.254
PC7	192.168.3.1/24	192.168.3.254
PC8	192.168.4.1/24	192.168.4.254

2.在SW6二层交换机中设置vlan 10 、20。 把Ethernet0/0/2接口加入vlan10，把Ethernet0/0/3接口加入vlan20。把Ethernet0/0/1接口设置为trunk模式。
3.在SW7二层交换机中设置 vlan30 、40。把Ethernet0/0/2接口加入vlan20，把Ethernet0/0/3接口加入vlan40。把Ethernet0/0/1接口设置为trunk模式。
4.在SW5三层交换机中设置vlan 10、 20、 30、 40。分别在四个vlan中设置四台PC的网关。
5.把GE 0/0/1与GE 0/0/2接口设置为trunk模式。

---

五、实验结果

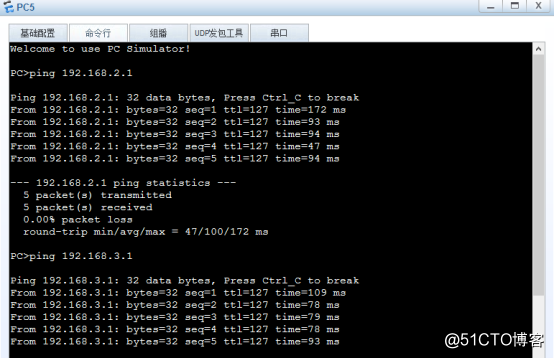

PC5、PC6、PC7、PC8之间可以相互ping通。
