本文介绍WPF中ImageBrush的应用技巧，包括填充形状、按钮背景等，并讲解Stretch、TileMode等属性的作用，同时演示了动画效果的实现。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

ImageBrush图像画刷

组织：TabItem+Frame

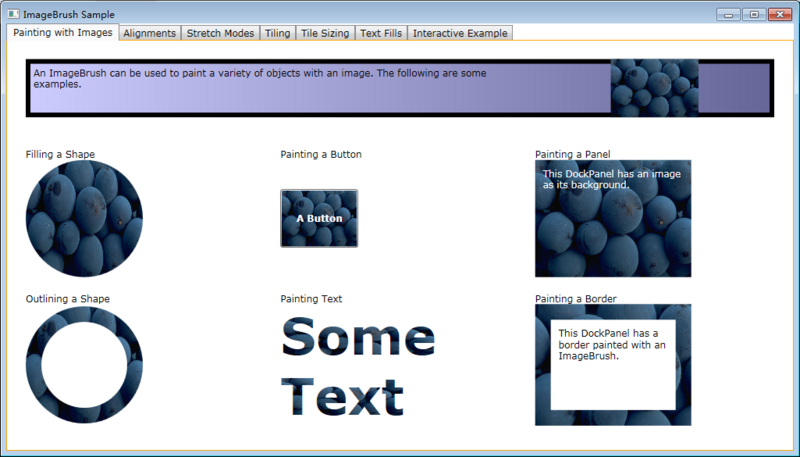

PaintingWithImages

以上图中使用了ImageBrush作为：
Filling a Shape--Ellipse.Fill
Painting a Button--Button.Background
Painting a Panel--DockPanel.Background
OutLining a Shape--Ellipes.Stroke
Painting Text--Text.Foreground
Painting a Border--Border.BorderBrush

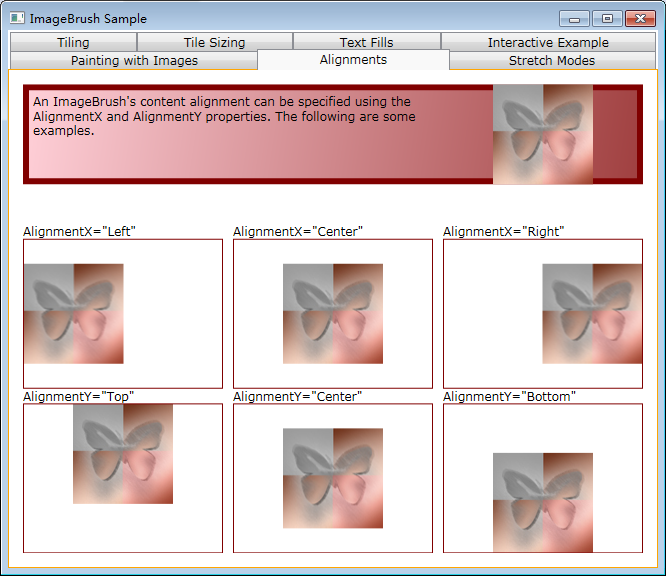

Alignment 排列方式

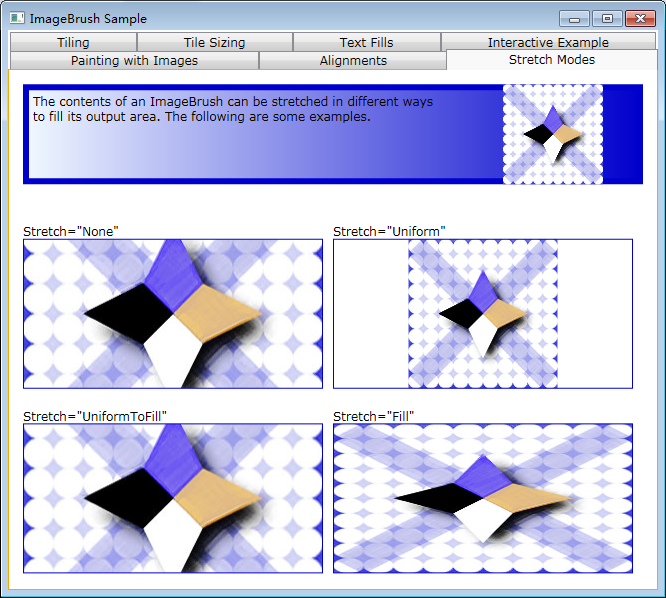

Stretch Modes 拉伸方式

<Rectangle.Fill>
    <ImageBrush
      Stretch="Uniform" ImageSource="sampleImages\square.jpg" />
  </Rectangle.Fill>

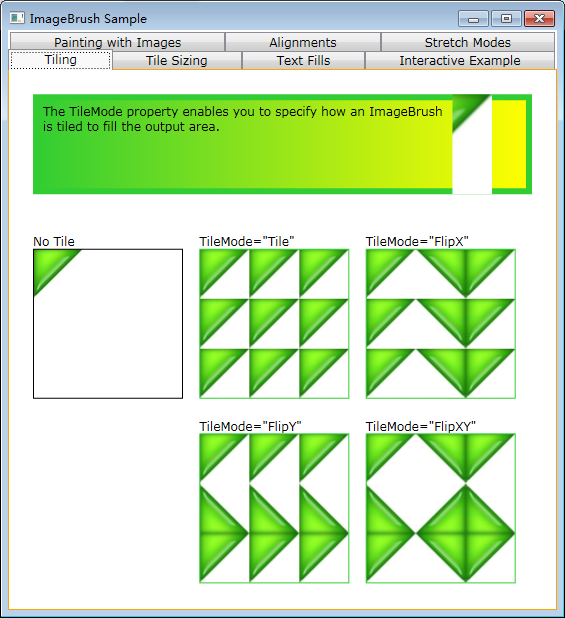

TilingExample图块平铺模式

TileBrush.TileMode 属性：该值指定当基本图块小于输出区域时 TileBrush 如何填充您所绘制的区域。
ViewportUnits值默认为RelativeToBoundingBox相对坐标

Viewport 属性决定 TileBrush 中图块的大小和位置。默认情况下， TileBrush 具有一个可填充整个输出区域的图块。 Stretch 属性控制 TileBrush 内容如何适合该图块。您可以通过使用 Viewport 属性来重写此默认行为并指定图块大小。
使用 ViewportUnits 属性指定 Viewport 使用绝对坐标还是相对坐标。如果坐标是相对的，则是相对于输出区域的大小而言。点 (0,0) 表示输出区域的左上角，(1,1) 表示输出区域的右下角。要指定 Viewport 属性使用绝对坐标，请将 ViewportUnits 属性设置为 Absolute。

<!-- The ImageBrush's content is flipped horizontally as it is
         tiled in this example. -->
<Rectangle Name="flipXTileRectangle" Grid.Row="3" Grid.Column="2" Width="150" Height="150" Stroke="LimeGreen" StrokeThickness="1" HorizontalAlignment="Left">
  <Rectangle.Fill>
    <ImageBrush Viewport="0,0,50,50" ViewportUnits="Absolute"  TileMode="FlipX" AlignmentX="Left" AlignmentY="Top" ImageSource="sampleImages\triangle.jpg" />
  </Rectangle.Fill>
</Rectangle>

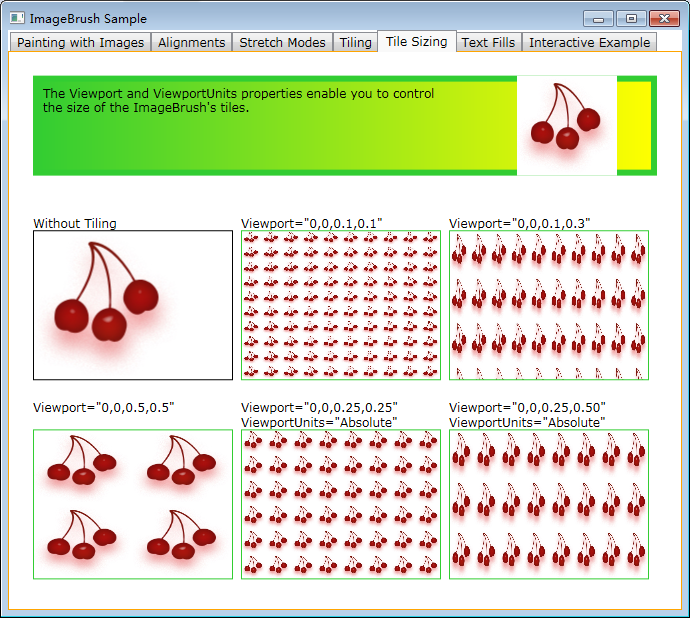

TileSizeExample定义图块单元大小及填充方式

以上一个是修改TileMode="FlipXY"呈现效果

<!-- The ImageBrush's tiles are set to 25 by 50 pixels. -->
<Rectangle
  Grid.Row="6" Grid.Column="2"
  Width="200" Height="150"
  Stroke="LimeGreen" StrokeThickness="1" HorizontalAlignment="Left">
  <Rectangle.Fill>
    <ImageBrush
      Viewport="0,0,25,50"
      ViewportUnits="Absolute"
      TileMode="FlipXY"
      AlignmentX="Left"
      AlignmentY="Top"
      ImageSource="sampleImages\cherries_larger.jpg" />
  </Rectangle.Fill>
</Rectangle>

TileBrush.AlignmentX 属性：获取或设置 TileBrush 基本图块中内容的水平对齐。
当满足以下任一条件时将使用 TileBrush 的AlignmentX 和 AlignmentY 属性：

Stretch 属性为 Uniform 或 UniformToFill，而 Viewbox 和 Viewport 的纵横比不同。
Stretch 属性为 None 并且 Viewbox和 Viewport具有不同的大小。
注意，可通过使用 Viewbox 属性指定 TileBrush 内容的尺寸；可通过使用 Viewport 属性指定 TileBrush 基本图块的位置和大小。
Stretch默认值为 Fill，因此上述的AlignmentX、Y在上个图片中无效。

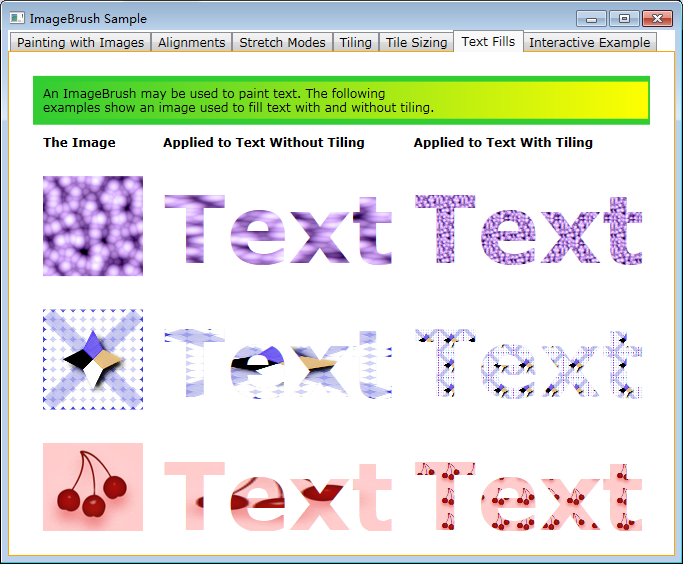

TextfillsExample 文本填充ImageBrush方式

上3图：

<TextBlock Grid.Row="2" Grid.Column="2"
  FontSize="70pt" FontWeight="Bold"  FontFamily="Verdana"
  Margin="10">
  <TextBlock.Foreground>
    <ImageBrush
      Viewport="0,0,25,25" ViewportUnits="Absolute"
      TileMode="Tile"
          ImageSource="sampleImages\purpleblock.jpg" />
  </TextBlock.Foreground>
  Text
</TextBlock>

以上为在Text的输出区域中进行贴图TileMode="Tile"

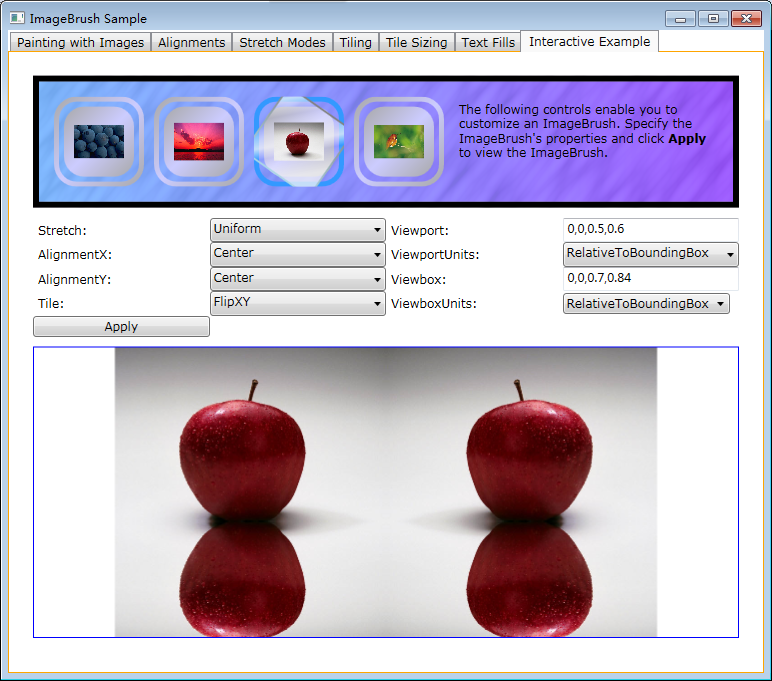

InteractiveExample综合交互示例

效果：

玻璃Radiobutton按钮+背景色Viewport、旋转的天空云彩样式
设置应用图像的内容、拉伸、图块、贴图效果的参数

关注词：

ImageBrush：Stretch、AlignmentX、lignmentY、TileMode、ViewportUnits、ViewboxUnits、Viewport、Viewport
Enum.GetNames（）
ViewPort、ScaleTransform的配合使用

初始化ComboBox的值

ComboBox的值由Enum.GetNames获取的集合循环添加进去。SelectedItem由图像默认的各对应参数设定。
TextBox的值同理。

private void LoadInteractiveMenus()
{
    var values = Enum.GetNames(typeof (Stretch));
    foreach (var stretchMode in values)
        stretchSelector.Items.Add(stretchMode);
    stretchSelector.SelectedItem = myImageBrush.Stretch.ToString();
    //stretchSelector.SelectedIndex = 0;

    values = Enum.GetNames(typeof (AlignmentX));
    foreach (var hAlign in values)
        horizontalAlignmentSelector.Items.Add(hAlign);
    horizontalAlignmentSelector.SelectedItem = myImageBrush.AlignmentX.ToString();

    values = Enum.GetNames(typeof (AlignmentY));
    foreach (var vAlign in values)
        verticalAlignmentSelector.Items.Add(vAlign);
    verticalAlignmentSelector.SelectedItem = myImageBrush.AlignmentY.ToString();

    values = Enum.GetNames(typeof (TileMode));
    foreach (var tileMode in values)
        tileSelector.Items.Add(tileMode);
    tileSelector.SelectedItem = myImageBrush.TileMode.ToString();

    values = Enum.GetNames(typeof (BrushMappingMode));
    foreach (var mappingMode in values)
    {
        viewportUnitsSelector.Items.Add(mappingMode);
        viewboxUnitsSelector.Items.Add(mappingMode);
    }
    viewportUnitsSelector.SelectedItem = myImageBrush.ViewportUnits.ToString();
    viewboxUnitsSelector.SelectedItem = myImageBrush.ViewboxUnits.ToString();
    viewportEntry.Text = myImageBrush.Viewport.ToString();
    viewboxEntry.Text = myImageBrush.Viewbox.ToString();
}

当重设置ImageBrush参数后，应用选择的值：

同理枚举值由Enum.Parse()获取并赋值到图片上
文本的区域值通过RectConverter转换到对应类型
若出现转换或调用对象无效后进行异常提示。

// Applies the selected options to the image brush.
private void UpdateBrush(object sender, RoutedEventArgs args)
{
    try
    {
        myImageBrush.ImageSource = (_selectedButton.Content as Image).Source;
        myImageBrush.Stretch = (Stretch) Enum.Parse(typeof (Stretch), (string) stretchSelector.SelectedItem);
        myImageBrush.AlignmentX =
            (AlignmentX) Enum.Parse(typeof (AlignmentX), (string) horizontalAlignmentSelector.SelectedItem);
        myImageBrush.AlignmentY =
            (AlignmentY) Enum.Parse(typeof (AlignmentY), (string) verticalAlignmentSelector.SelectedItem);
        myImageBrush.TileMode = (TileMode) Enum.Parse(typeof (TileMode), (string) tileSelector.SelectedItem);
        myImageBrush.ViewportUnits =
            (BrushMappingMode)
                Enum.Parse(typeof (BrushMappingMode), (string) viewportUnitsSelector.SelectedItem);
        myImageBrush.ViewboxUnits =
            (BrushMappingMode) Enum.Parse(typeof (BrushMappingMode), (string) viewboxUnitsSelector.SelectedItem);

        var myRectConverter = new RectConverter();
        var parseString = viewportEntry.Text;

        if (!string.IsNullOrEmpty(parseString))
            myImageBrush.Viewport = (Rect) myRectConverter.ConvertFromString(parseString);
        else
        {
            myImageBrush.Viewport = Rect.Empty;
            viewportEntry.Text = "Empty";
        }

        parseString = viewboxEntry.Text;

        if (!string.IsNullOrEmpty(parseString) && parseString.ToLower() != "(auto)")
            myImageBrush.Viewbox = (Rect) myRectConverter.ConvertFromString(parseString);
        else
        {
            viewboxEntry.Text = "Empty";
            myImageBrush.Viewbox = Rect.Empty;
        }
    }
    catch (InvalidOperationException invalidOpEx)
    {
        MessageBox.Show("Invalid Viewport or Viewbox. " + invalidOpEx);
    }
    catch (FormatException formatEx)
    {
        MessageBox.Show("Invalid Viewport or Viewbox. " + formatEx);
    }
}

ps：bug：当多次点击Frame时，Page加载的方法会执行多次，导致ComboBox的值再次赋值多次。
解决方法：定义一个布尔值的是否加载标志IsFormatted，判断是否需要重新加载ComboBox的item值。

border背景填充蓝天白云飘动、缓慢旋转样式呈现：
1. 针对Rectangle.Fill属性中的ImageBrush的ImageBrush.Viewport基本图块的位置和尺寸viewport值进行RectAnimation动画
2. 针对(Rectangle.Fill).(ImageBrush.Transform).(RotateTransform.Angle)

方框填充的画刷的转换角度值进行动画

<Style x:Key="MyAnimatedRectangleStyle">
<Style x:Key="MyAnimatedRectangleStyle">
    <Setter Property="Rectangle.Fill">
        <Setter.Value>
            <ImageBrush ImageSource="sampleImages\purpleblock.jpg" TileMode="FlipXY" Opacity="0.25">
                <ImageBrush.Transform>
                    <RotateTransform Angle="0" />
                </ImageBrush.Transform>
            </ImageBrush>
        </Setter.Value>
    </Setter>
    <Style.Triggers>
        <EventTrigger RoutedEvent="Rectangle.Loaded">
            <EventTrigger.Actions>
                <BeginStoryboard>
                    <Storyboard SpeedRatio="1.25">
                        <RectAnimation Storyboard.TargetProperty="(Rectangle.Fill).(ImageBrush.Viewport)"
      To="0,0,0.5,0.5" Duration="0:0:20" RepeatBehavior="Forever" AutoReverse="True" />
                        <DoubleAnimation
      Storyboard.TargetProperty="(Rectangle.Fill).(ImageBrush.Transform).(RotateTransform.Angle)"
      To="360" Duration="0:1:00" RepeatBehavior="Forever" AccelerationRatio="0.5" DecelerationRatio="0.5" />
                    </Storyboard>
                </BeginStoryboard>
            </EventTrigger.Actions>
        </EventTrigger>
    </Style.Triggers>
</Style>

标题中蓝色背景border效果：

使用纯色渐变呈现蓝色天空背景色

<Border Grid.Row="0" Grid.Column="0" Grid.ColumnSpan="4"
  BorderBrush="Black" BorderThickness="6" Margin="0,0,0,10">
  <Border.Background>
    <LinearGradientBrush StartPoint="0,0.5" EndPoint="1,0.5">
      <LinearGradientBrush.GradientStops>
        <GradientStop Offset="0.0" Color="#993399FF" />
        <GradientStop Offset="1.0" Color="#996600FF" />
      </LinearGradientBrush.GradientStops>
    </LinearGradientBrush>
  </Border.Background>

以上使用数据、天空实现效果代码简单有效。。。
