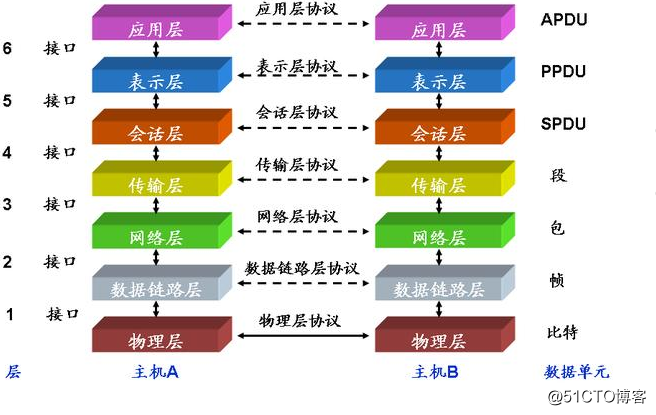

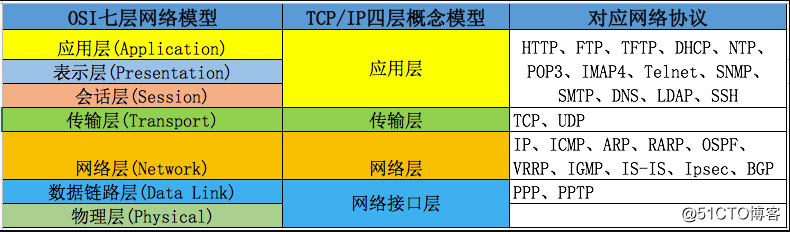

osi七层网络模型：

应用层（application）——>网络服务与最终用户的一个接口

表示层（presentation）——>数据的表示、安全、压缩

会话层（session）——>简历、管理、终止会话

传输层（transport）——>定义传输数据的协议端口号，以及流控和差错校验

网络层（network）——>进行逻辑地址寻址，实现不同网络之间的路径选择

数据链路层（data link）——>建立逻辑连接、进行硬件地址寻址、差错校验

物理层（physical）——>建立、维护、断开物理连接




tcp协议：

tcp（Transmission Control Protocol）传输控制协议

面向连接的协议，通信之前必须建立一条通信隧道(三次握手)

面向连接的服务具有：建立连接、数据传输、连接断开

传输数据时数据包是有序的

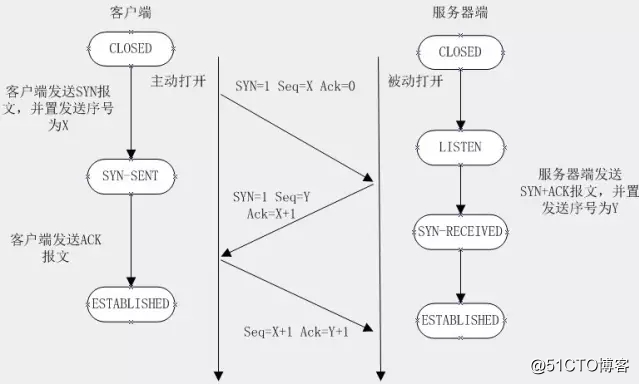

tcp协议三次握手：

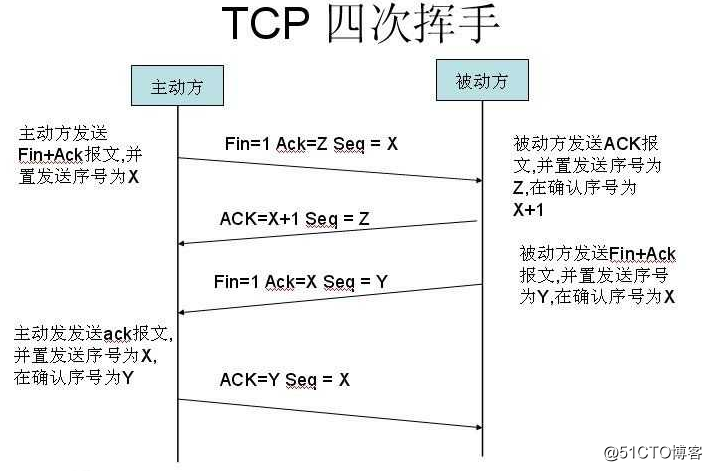

tcp/ip协议四次挥手：





iptables:


iptables原理以及常见规则命令：

        linux系统的防火墙功能是由内核实现的

        2.4版及以后的内核中，包过滤机制是netfilter，管理工具是iptales

        netfilter：

                是位于linux内核中的包过滤防火墙功能体系

                netfilter工作于tcp/ip协议的网络层

       iptables：

                位于/sbin/iptables，是用来管理防火墙的命令行工具

                为防火墙体系提供过滤规则/策略，决定如何过滤或处理到达防火墙主机的数据包

                成为linux防火墙的“用户态”——习惯上，上述两种称呼都可以代表linux防火墙

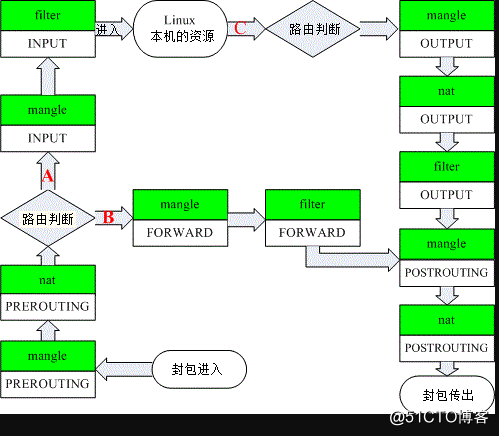

iptables默认5种规则链：

        input——>处理入站数据包

        putput——>处理出站数据包

        forward——>处理转发数据包

        prerouting——>选择路由前处理数据包

        postrouting——>选择路由后处理数据包


规则表：具有某一类相似用途的防火墙规则，按照不同处理时机区分到不同规则链后，被归置到不同的“表”中。规则表是规则链的集合


默认4个规则表：

        filter——>一般的过滤功能（确定是否放行该数据包(过滤)）

        nat——>用于nat功能（端口映射，地址映射等）（修改数据包中的源、目的ip地址或端口）

        mangle——>用于对特定数据包的修改（为 数据包设置标记）

        raw——>有限级最高，设置raw时一般是为了不再让iptables做数据包的链接跟踪处理，提高性能（确定是否对该数据包进行状态跟踪）


iptables命令的语法格式：

        iptables [-t 表名] 管理选项 [链名] 条件匹配 -j 执行动作

默认原则：

        不指定表名时，默认表示filter表

        不指定链名时，默认表示该表所有链

        除非设置规则链的缺省策略，否则需要指定匹配条件

例子，禁止指定主机通过ssh(22端口)连接：

        执行命令：iptables -t filter  -A input -s 192.168.184.20 -p tcp --dport 22 -j DROP

                -t filter：在过滤表上

                -A input ：在哪过滤呢？数据包进站的时候过滤？还是内部主机响应完，出站的时候再过滤？其实都可以，但能input的时候拒绝掉，为什么还要等到output(会进行资源消耗)的时候！

                -s：s，source的缩写，指定ip地址

                -p tcp：通过tcp协议访问

                --dport：指定要访问的端口

                -j DROP：执行丢弃动作

                (于是，192.168.184.20执行命令ssh 192.xxx.xxx.xxx连接不上 )
