工作中，实际用的最多的还是交换机，有时为了特定的目的（比如禁止公司外部电脑连入网络，或为节约带宽，禁止职员私自加接电脑入网)等等！所以交换机端口安全还是有它一定的用处。对于新手，掌握一下是万万没有坏处的，希望对新手们有帮助。
行为一：静态手工mac+Shutdown

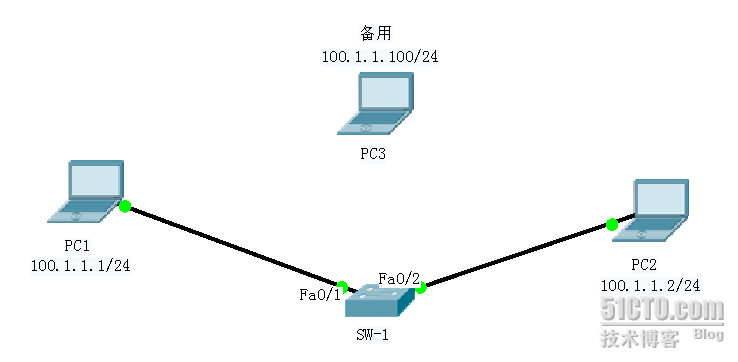

实验拓扑：
实验步骤--->

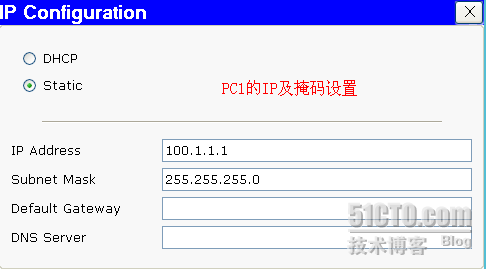

PC1的配置：

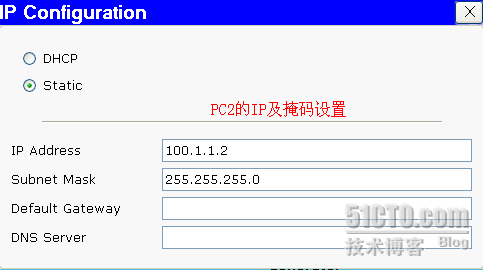

PC2的配置：

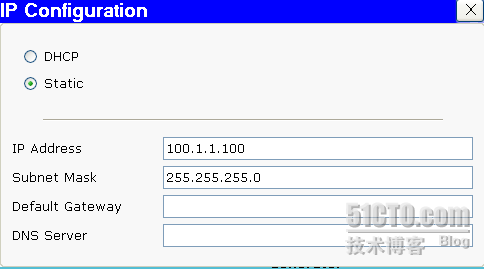

PC3的配置：
下面在交换机的F0/1端口上设置端口安全：

Switch>enable  ---进入特权模式

Switch#conf t   ---进入全局配置模式

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#hostname SW-1   ---将交换机命名为SW-1

SW-1(config)#interface f0/1     ---进入F0/1接口

SW-1(config-if)#switchport mode access   ---将端口定义为二层端口

SW-1(config-if)#switchport port-security   ---启用端口安全

SW-1(config-if)#switchport port-security maximum 1 --只允许1台设备

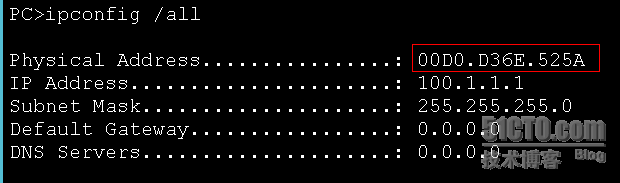

此处，我们先查看一下PC1的mac地址，然后粘贴上来。

SW-1(config-if)#switchport port-security mac-address 00D0.D36E.525A

---输入指定设备的mac地址

SW-1(config-if)#switchport port-security violation shutdown ---如遇蓄意危害，端口就关闭

下面验证配置：

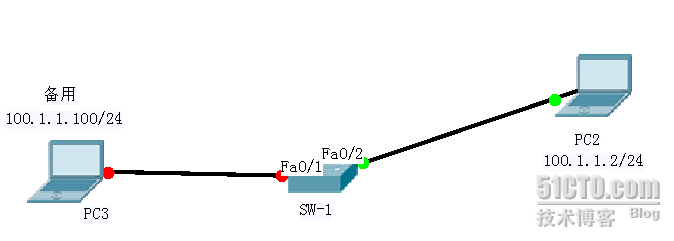

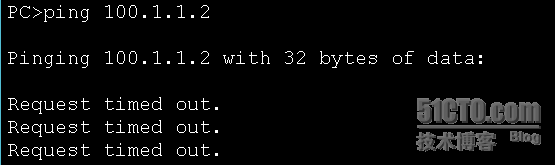

我们将原来的PC1与交换机断开，用一台新的PC3（备用）连接到交换机F0/1口，并用PC3 ping一下PC2，结果如下：

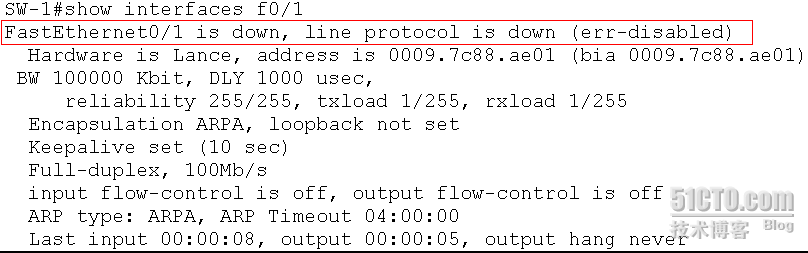

很显然，交换机与PC3不通。查看一下，交换机的F0/1端口是不是Shutdown状态。

端口已down掉，实验成功！

行为二：静态手工mac+Restrict

实验步骤--->

PC1的配置：


PC2的配置：

PC3的配置：

下面在交换机的F0/1端口上设置端口安全：

Switch>enable  ---进入特权模式

Switch#conf t   ---进入全局配置模式

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#hostname SW-1   ---将交换机命名为SW-1

SW-1(config)#interface f0/1     ---进入F0/1接口

SW-1(config-if)#switchport mode access   ---将端口定义为二层端口

SW-1(config-if)#switchport port-security   ---启用端口安全

SW-1(config-if)#switchport port-security maximum 1 --只允许1台设备

此处，我们先查看一下PC1的mac地址，然后粘贴上来。

SW-1(config-if)#switchport port-security mac-address 00D0.D36E.525A

---输入指定设备的mac地址

SW-1(config-if)#switchport port-security violation restrict ---如遇蓄意危害，端口将不允许所有流量穿越，并弹出警告信息。

下面验证配置：

我们将原来的PC1与交换机断开，用一台新的PC3（备用）连接到交换机F0/1口，结果如下：

看上去，PC3与交换机之间的链路仍然是通的。我们用PC3 ping一下PC2看看。

无法ping通，说明交换机F0/1端口不接收任何流量。

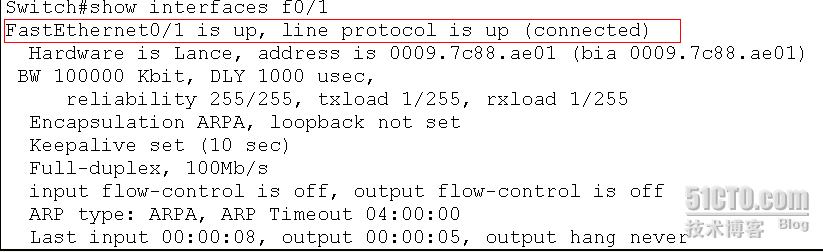

查看一下端口状态：

端口是开启状态，但不接收流量。

实验成功！

注：因用的模拟器，故没有弹出告警信息，真机上会有的。

行为三：静态手工sticky+Shutdown

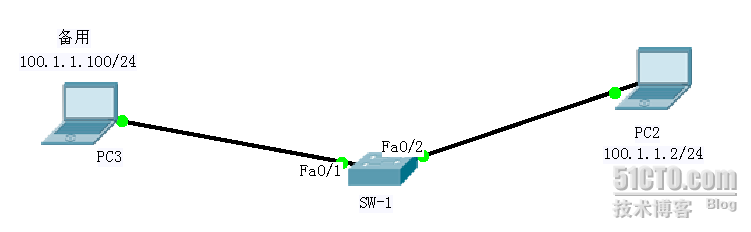

实验拓扑：
实验步骤--->

PC1的配置：

PC2的配置：
PC3的配置：



下面在交换机的F0/1端口上设置端口安全：

Switch>enable  ---进入特权模式

Switch#conf t   ---进入全局配置模式

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#hostname SW-1   ---将交换机命名为SW-1

SW-1(config)#interface f0/1     ---进入F0/1接口

SW-1(config-if)#switchport mode access   ---将端口定义为二层端口

SW-1(config-if)#switchport port-security   ---启用端口安全

SW-1(config-if)#switchport port-security maximum 1 --只允许1台设备

Switch(config-if)#switchport port-security mac-address sticky  --把端口安全的mac地址放入端口安全数据库中

Switch(config-if)#switchport port-security violation shutdown –如果违反了端口安全设定，则关闭端口。

下面验证配置：

我们将原来的PC1与交换机断开，用一台新的PC3（备用）连接到交换机F0/1口，并用PC3 ping一下PC2，结果如下：


很显然，交换机与PC3不通。查看一下，交换机的F0/1端口是不是Shutdown状态。

端口已down掉!

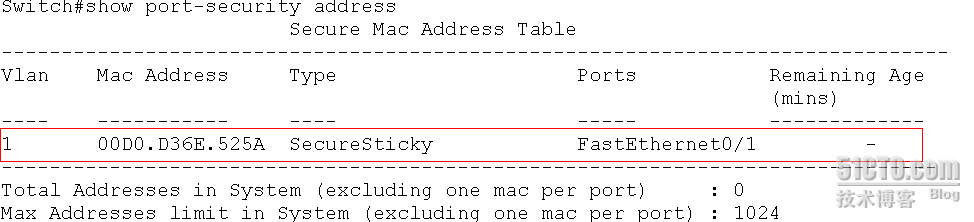

再查看一下端口安全数据库：

数据库里边只有PC1的mac地址，实验成功！

行为四：Sticky+Restrict
实验拓扑：

实验步骤--->

PC1的配置：

PC2的配置：
PC3的配置：
下面在交换机的F0/1端口上设置端口安全：

Switch>enable  ---进入特权模式

Switch#conf t   ---进入全局配置模式

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#hostname SW-1   ---将交换机命名为SW-1

SW-1(config)#interface f0/1     ---进入F0/1接口

SW-1(config-if)#switchport mode access   ---将端口定义为二层端口

SW-1(config-if)#switchport port-security   ---启用端口安全

SW-1(config-if)#switchport port-security maximum 1 --只允许1台设备

Switch(config-if)#switchport port-security mac-address sticky  --把端口安全的mac地址放入端口安全数据库中

Switch(config-if)#switchport port-security violation restrict –如果违反了端口安全设定，拒绝所有流量并弹出警告。

下面验证配置：

我们将原来的PC1与交换机断开，用一台新的PC3（备用）连接到交换机F0/1口，并用PC3 ping一下PC2，结果如下：

很显然，交换机与PC3不通。查看一下交换机的F0/1端口状态。
端口是开启的，但拒绝所有流量。

再查看一下端口安全数据库：

数据库里边只有PC1的mac地址，实验成功！
呵呵！这几个实验说的有点啰嗦，不过也是为了让新手看得清楚！忍着点吧！
