【从零开始自制CPU之学习篇02】555定时器

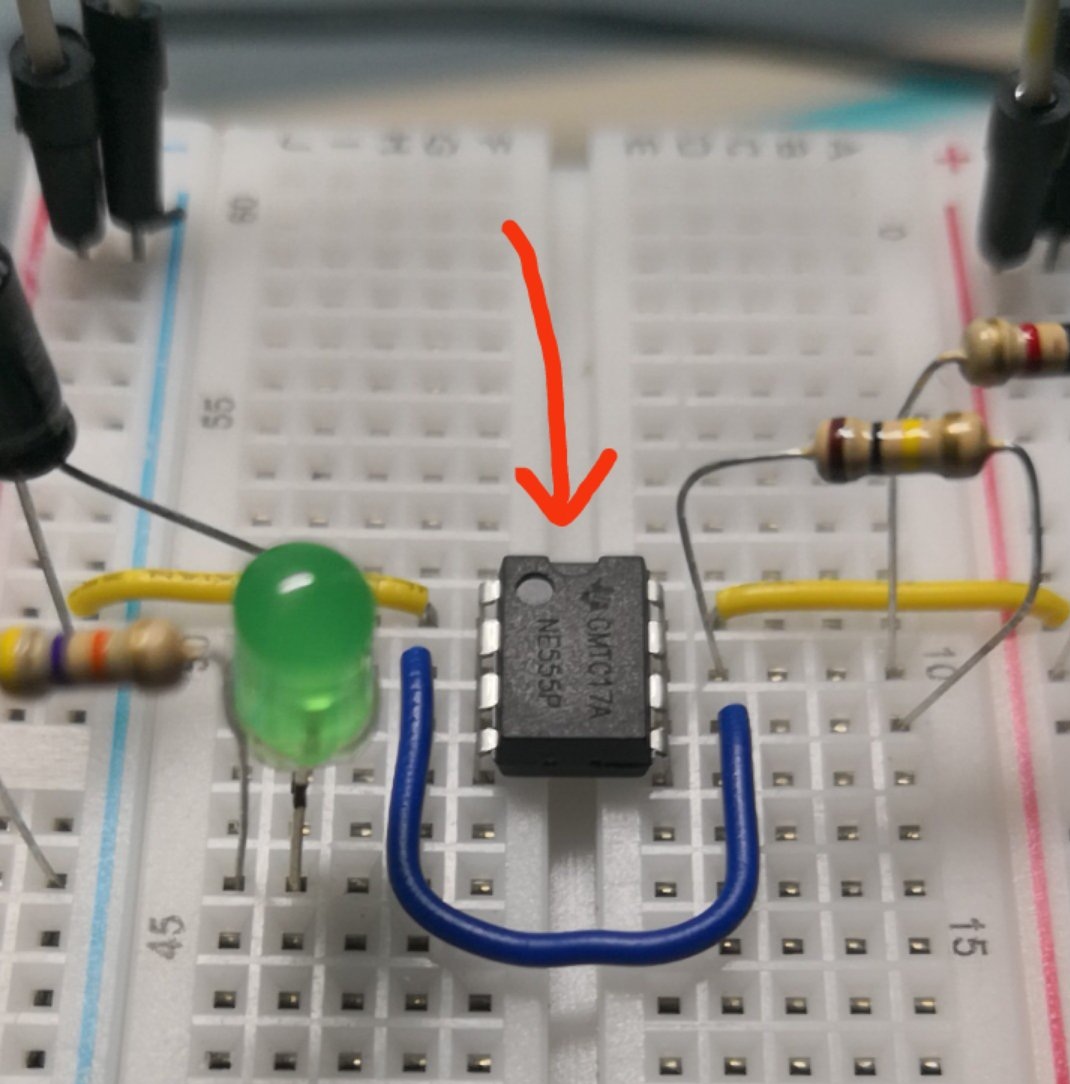

　　555定时器是一种集成电路芯片，常被用于定时器、脉冲产生器和震荡电路。在CPU制作中作为pc（程序计数器）的主要组成部分。以下是我购买的NE555实拍图：　　

　　　　

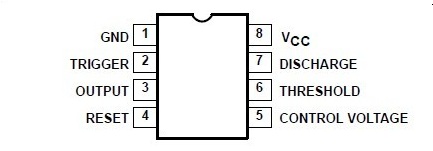

NE555的针脚示意图：

　　　　

555定时器各针脚功能定义：

引脚	名称	功能
1	GND（地）	接地，作为低电平（0V）
2	TRIG（触发）	当此引脚电压降至1/3VCC（或由控制端决定的阈值电压）时输出端给出高电平。
3	OUT（输出）	输出高电平（+VCC）或低电平。
4	RST（复位）	当此引脚接高电平时定时器工作，当此引脚接地时芯片复位，输出低电平。
5	CTRL（控制）	控制芯片的阈值电压。（当此管脚接空时默认两阈值电压为1/3VCC与2/3VCC）.
6	THR（阈值）	当此引脚电压升至2/3VCC（或由控制端决定的阈值电压）时输出端给出低电平。
7	DIS（放电）	内接OC门，用于给电容放电。
8	V+,VCC（供电）	提供高电平并给芯片供电。

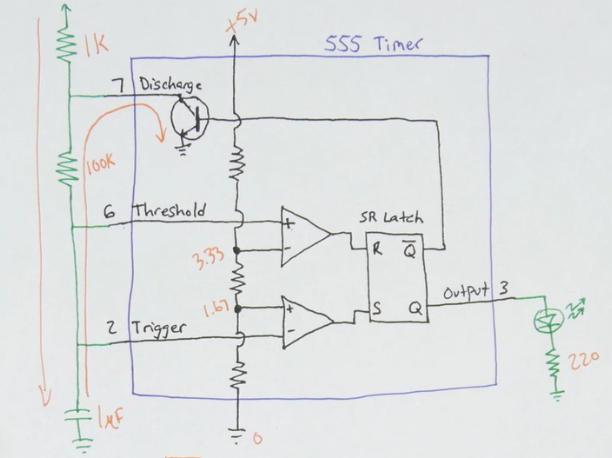

内部原理示意图（截取自视频）：

　　　　

简单说明原理：

　　这块我也不是很懂，大概的原理是，555定时器内部通过两个比较器，一个触发器（SR锁存器），和充放电装置组成。

　　针脚2和6分别接了比较器，针脚2是电压降至1/3VCC时输出端给出高电平，针脚6是电压升至2/3VCC时输出端给出低电平。输出的高低电平通过针脚7的充放电装置，使得电容不断充电和放电。

　　左下方就是一块电容，配合针脚7不断充电和放电，使得针脚2和6的电压不断变化，不断触碰阈值，使输出端不断改变高低电平。

　　就这样比较器和电容相互影响，来回变化，使得锁存器的输出信号，即针脚3不断变化。

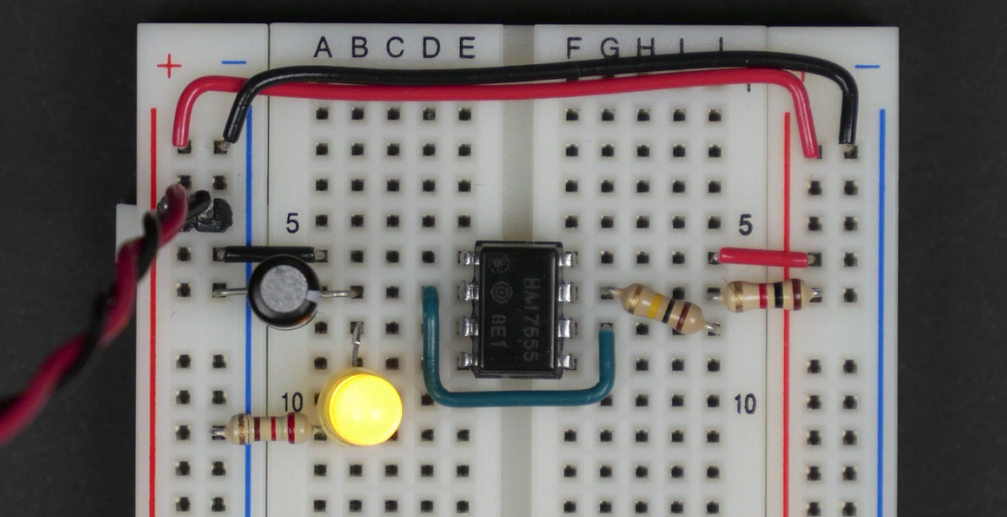

　　下面这个电路针脚3接的是LED灯，所以效果就使得LED灯不断闪烁，大致原理就是这样。



 控制频率：

　　看上面的内部原理示意图，不难理解频率取决于电容充放电的速度，而电容充放电速度取决于那个100k电阻的阻值。把100k电阻那里换成一个可变电阻，通过手动调节就可以控制速度了。电阻越小，充放电速度越快，灯泡闪得也就越快了。

转载于:https://www.cnblogs.com/flashsun/p/9508116.html
