Cisco模拟器GNS3（2.0.0b4版本）安装和配置

GNS3（2.0.0b4版本）（适用于CCNA和CCNP）

 下载地址：https://www.gns3.com/software    包含GNS3.exe和GSN3 VM

注意下载时需要下载2个程序：1是安装程序；2是基于VMware 的gns3 vm

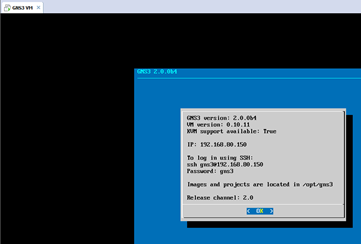

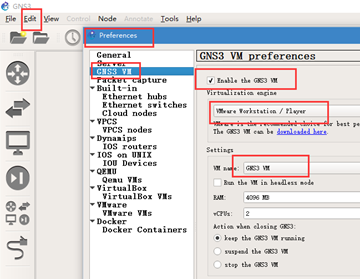

第一步：安装完毕后，记得安装GNS3-VM（如下图），然后在vmware workstation中启动

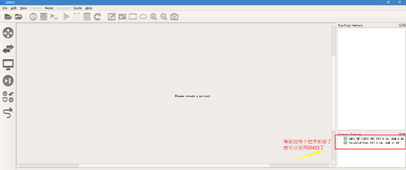

第二步：启动GNS3客户端（注意先开启GNS3 VM，在启动GNS3程序

第三步：紧接着对GNS3做一些配置，步骤配置内容如下图所示：

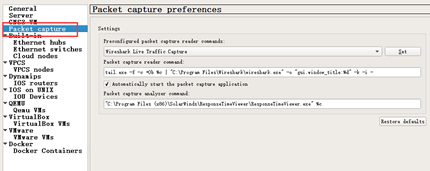

对抓包工具的配置

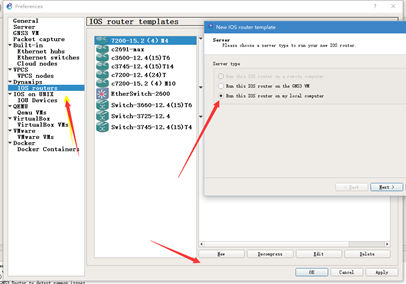

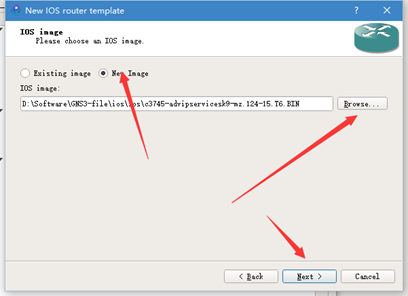

添加日常实验所需的路由器

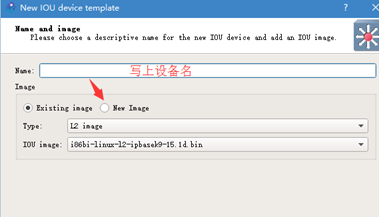

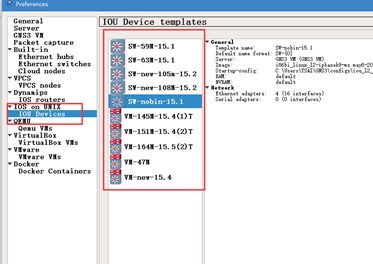

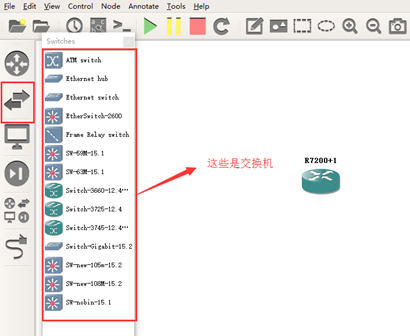

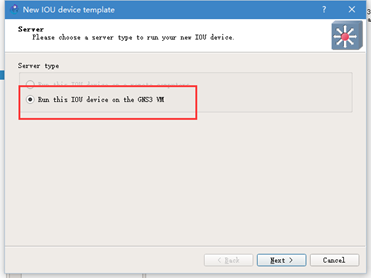

添加"三层交换机"和更高级的"路由器"（注意这些设备都是基于GNS VM运行的，因此一定要在Vmware  workstation中安装GNS3 VM

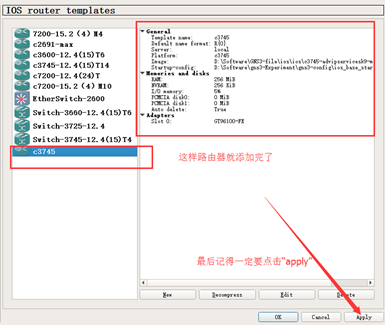

最后记得点击"apply"

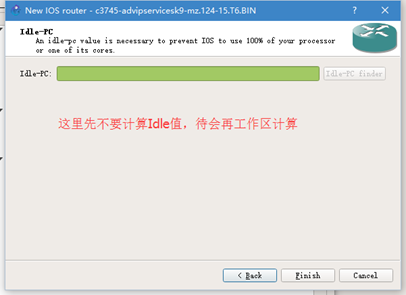

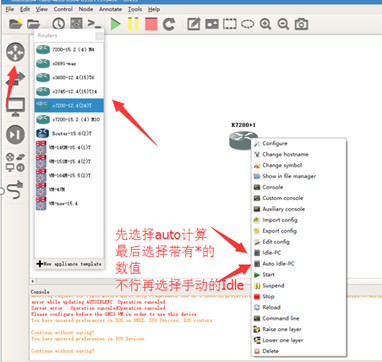

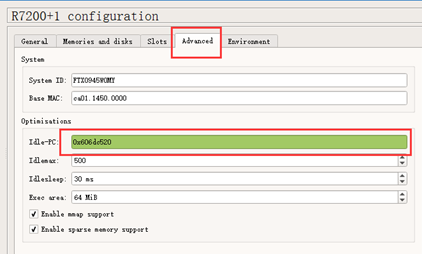

第四步：计算路由器的idle值（否则运行时会非常占用计算机资源）

计算结果如上图

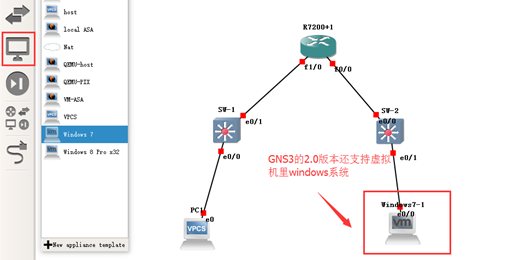

GNS3 2.0.0b4版本还支持Vmware workstations里的虚拟机，可做到路由器和PC机的模拟实验，

可以说是非常的方便。

总结：上述中的路由器和交换机系统，可在网上搜索即可得到，也可私聊作者

蔡瑞

2017.10.30
