利用altium怎么生成PDF及怎么1：1打印文档

  画完板子之后，还要生成原理图PDF文档，供其他设计人员参考和指正。

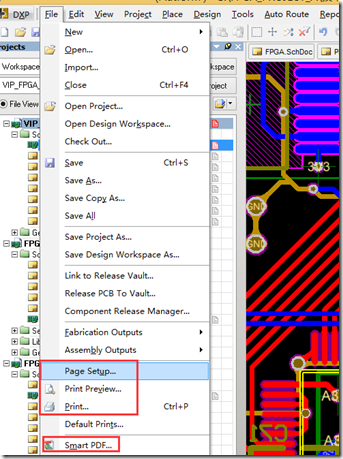

  上图红框标注的两个地方，分别用于打印预览设置和生成原理图PDF。那么若是生成原理图PDF文档，则选择smart PDF即可。

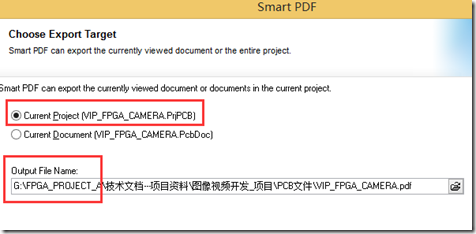

  点击smart PDF后，点击next，上图中可以选择当前工程，可以选择当前文件，然后放置文件夹的位置。

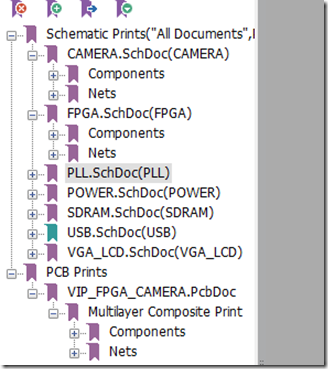

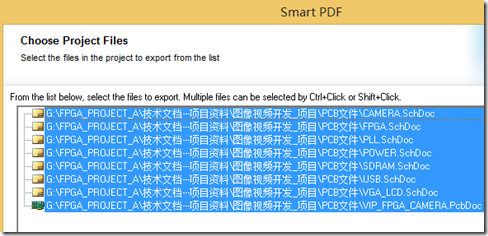

  对于整个工程文件，上图中可以选择生成的部分，可以选择不生成的部分。

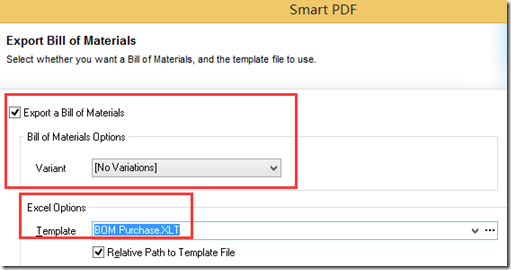

  上图主要是生成所需要的器件清单，建议选择上，可以方便购买器件。

  此页默认设置。

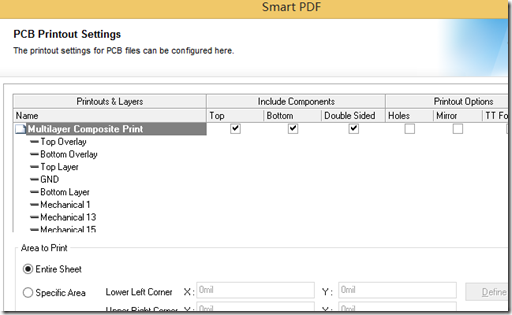

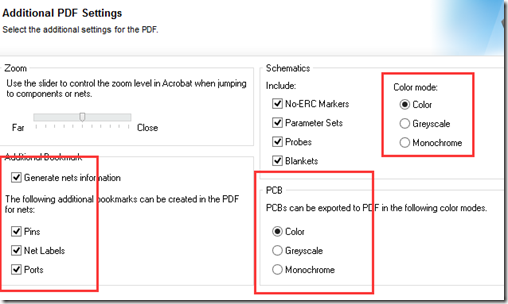

  上图是生成的PCB图和原理图是 有颜色/灰度/黑白的。默认即可。



  默认即可。

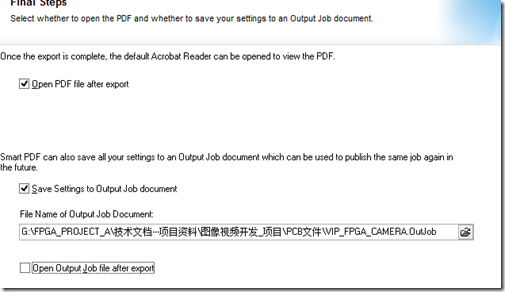

  上图最后一个界面，保存设置，可以选择导出打开PDF，也可以不选择。

  下图是生成的PDF文档。

  对于一些硬件工程师来说，可能有时候对自己所画的板子需要打印预览一下，主要是看封装对不对，笔者之前吃过此方面的亏，所以每次画板，必定会打印出来看一下效果，并且找全器件，看一下各个封装如何，这一点笔者认为还是很重要的。

  打印预览需要有一个虚拟打印机，获得虚拟打印机的方法有很多种，这里举两个例子。

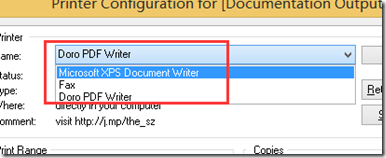

  百度一下，下载一个Doro PDF writer，很好用，笔者经常用，或者使用XPS document writer。

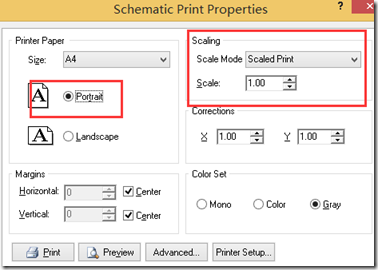

  首先设置界面。如下图，进行1:1设置，

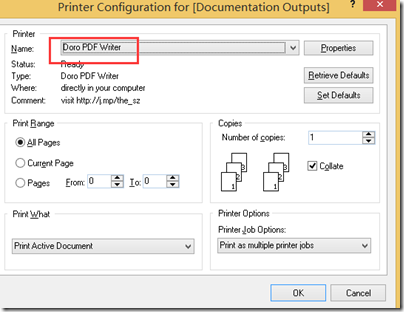

  之后再点击file菜单下的 print preview或者直接点击上图的 preview即可。最后点击 file print或者直接点击上图的print，选择相应的虚拟机，点击ok

若是你安装了Doro PDF writer的话，应该会出现下图的界面：

  设置PDF名称及放置位置，点击创建即可。
