Harbor

    harbor是vmware开源的企业级registry，可以让你迅速的搭建自己的私有registry，harbor扩展的docker的registry，使harbor支持以下特性：

• RBAC 基于角色的权限控制
• 基于策略的镜像复制
• 漏扫
• LDAP/AD支持
• 镜像删除和垃圾清理
• Notary 镜像签名
• 用户界面
• 审计
• RESTful api
• 安装简单（基于compose）

组件

    今天只聊聊harbor的架构，harbor主要有6大模块，默认的每个harbor的组件都被封装成一个docker container，所以可以通过compose来部署harbor，总共分为8个容器运行，通过docker-compose ps来查看

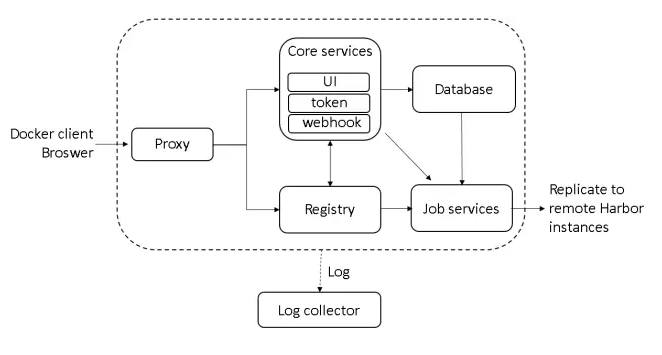

    简易架构图

harbor-adminserver   /harbor/start.sh                 Up (healthy)
harbor-db            /usr/local/bin/docker-entr ...   Up (healthy)   3306/tcp
harbor-jobservice    /harbor/start.sh                 Up
harbor-log           /bin/sh -c /usr/local/bin/ ...   Up (healthy)   127.0.0.1:1514->10514/tcp
harbor-ui            /harbor/start.sh                 Up (healthy)
nginx                nginx -g daemon off;             Up (healthy)   0.0.0.0:443->443/tcp, 0.0.0.0:4443->4443/tcp, 0.0.0.0:80->80/tcp
redis                docker-entrypoint.sh redis ...   Up             6379/tcp
registry             /entrypoint.sh serve /etc/ ...   Up (healthy)   5000/tcp

1. harbor-adminserver：harbor系统管理接口，可以修改系统配置以及获取系统信息
2. harbor-db：存储项目的元数据、用户、规则、复制策略等信息
3. harbor-jobservice：harbor里面主要是为了镜像仓库之前同步使用的
4. harbor-log：收集其他harbor的日志信息。rsyslogd
5. harbor-ui：一个用户界面模块，用来管理registry。主要是前端的页面和后端CURD的接口
6. nginx：harbor的一个反向代理组件，代理registry、ui、token等服务。这个代理会转发harbor web和docker client的各种请求到后端服务上。是个nginx。nginx负责流量转发和安全验证，对外提供的流量都是从nginx中转，它将流量分发到后端的ui和正在docker镜像存储的docker registry
7. registry：存储docker images的服务，并且提供pull/push服务。harbor需要对image的访问进行访问控制，当client每次进行pull、push的时候，registry都需要client去token服务获取一个可用的token。
8. redis：存储缓存信息
9. webhook：当registry中的image状态发生变化的时候去记录更新日志、复制等操作。
   token service：在docker client进行pull/push的时候今天token的发放。

harbor-login

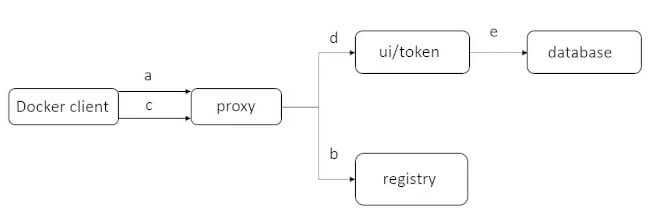

a  nginx代理在80端口收到client发来的请求，然后把该请求转发到后端的registry。

b  registry收到请求，因为registry是配置的token-based的认证，所以会直接返回一个401状态码，然后返回一个url，通知client去哪里获取token，也就是token service

c  当docker client收到这个url后，会对这个url发起请求，需要在请求头中植入用户名和密码。

d  当请求到达nginx反向代理后，nginx会把该请求转发至ui服务上，因为ui符合token服务在一个容器里面，token服务会解码请求头中用户名和密码

e  拿到用户名和密码后会和db中的进行对比，如果验证无误，则返回成功，在返回的http请求中包含一个私有key



harbor-push

省略了proxy转发这一步
当你登录harbor成功后，docker push就可以使用了。

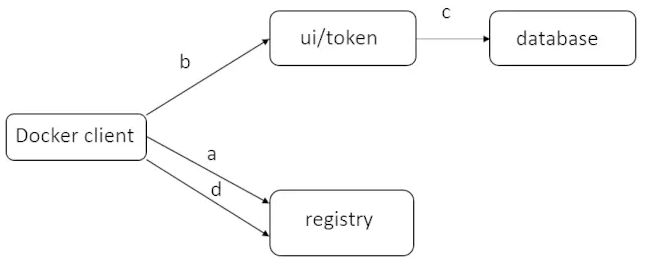

a  docker client和registry交互，获取到token service的url
b  随后docker client和token service交互，告诉token需要进行push操作
c  token服务查看db，该用户是否有相关的权限来push image，如果有相关权限，则返回一个私有的key
d  docker client拿到token后，会对registry发起push请求，当registry收到请求后，会用自己的公钥解密token，如果验证token是合格的，则开始image传输过程



附加

    clair

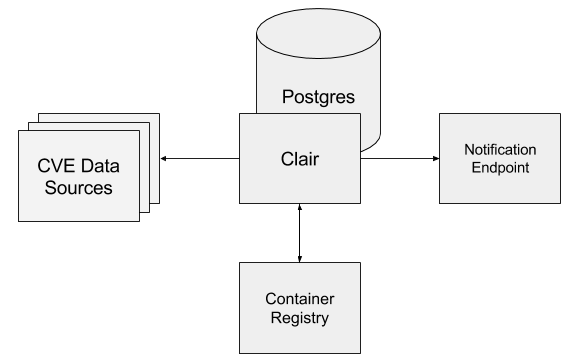

        是 coreos 开源的容器漏洞扫描工具，在容器逐渐普及的今天，容器镜像安全问题日益严重。clair 是目前少数的开源安全扫描工具，主要提供OS（centos，debian，ubuntu等）的软件包脆弱性扫描。clair的可以单机部署也可以部署到k8s上，可以与现有的registry集成。harbor 很好的整合了 clair ，通过简单的UI就可以对上传的镜像扫描，还可以通过每天的定时扫描对所有镜像进行统一扫描，架构如下：

    Notary
        是一套docker镜像的签名工具， 用来保证镜像在pull，push和传输工程中的一致性和完整性。避免中间人攻击，避免非法的镜像更新和运行。



转载于:https://my.oschina.net/guol/blog/1840973
