简单介绍Repeater的实现。



​​



1. 基本功能



A Repeater passes it's input to it's output, unless repeat is asserted.

When repeat is asserted, the Repeater copies the input and repeats it next cycle.

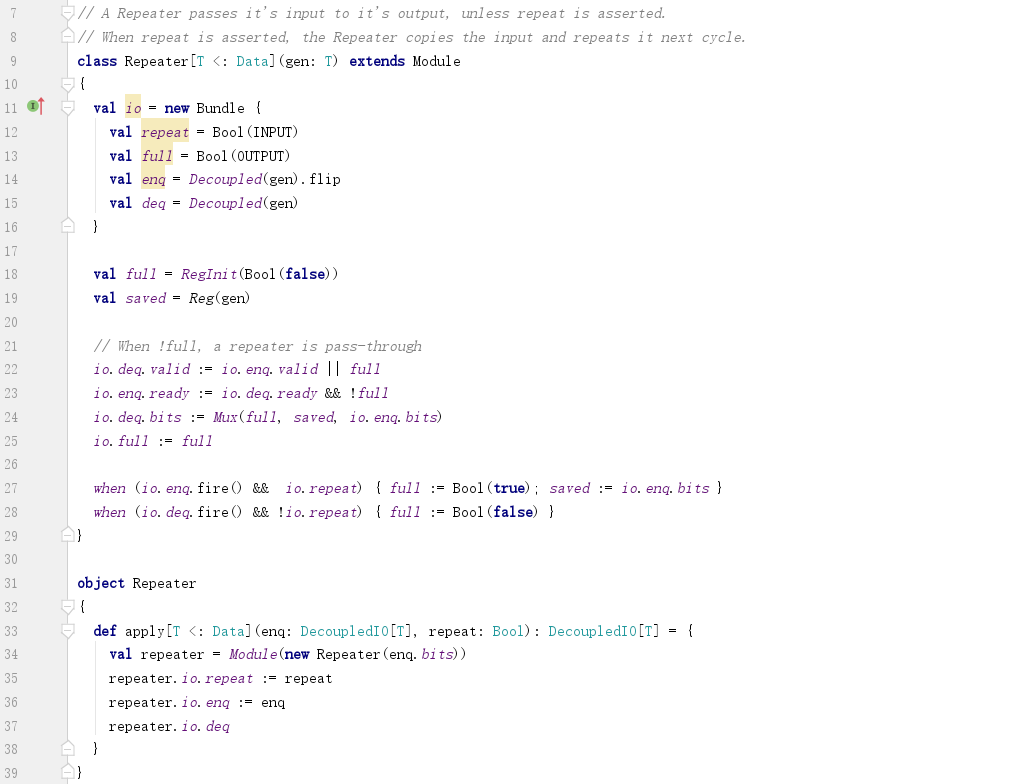

2. 实现

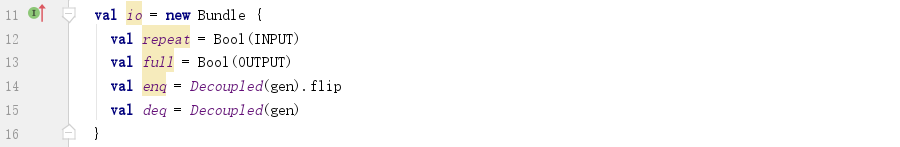

1) io



​​

a. repeat：标识是否在输出重复输入；

b. full：标识是否存有待repeat的数据；

c. enq：输入数据的接口；

d. deq：输出数据的接口；



2) saved



存放要repeat的数据：

​​



只有在io.repeat为真时，才存入数据：

​​



io.enq.fire()需要对方valid，自己ready：

​​

这个稍后再做讨论。



3) full



full标志着是否存有要重复的数据，初始值为false：

​​



只有当io.repeat为真时，才能存入要重复的数据，并标记full为真：

​​



只有当io.repeat为假时，不再重复数据，已存的数据被清空：

​​



如果有数据则输出已存储的数据，如果没有则直接输出输入的数据：

​​



4) io.deq.valid



​​

a. 如果有数据（full），则可以输出已存的数据；

b. 如果无数据，则根据是否有数据输入来决定是否可以输出数据；



5) io.enq.ready



io.enq.ready代表可以输入数据。

​​

包含两个条件：

a. 当前没有缓存数据；

b. 当前可以输出数据；



没有缓存数据，说明io.repeat为假，此时透传数据，所以需要依赖于io.deq.ready；

已有缓存数据，说明io.repeat为真，此时重复数据，所以不可以再输入；



6) io.full



io.full把full的状态输出：

​​



3. 附录



略。
