小车自动往返控制电路编程_一个SCL编程实例之小车5位自动循环往返运行

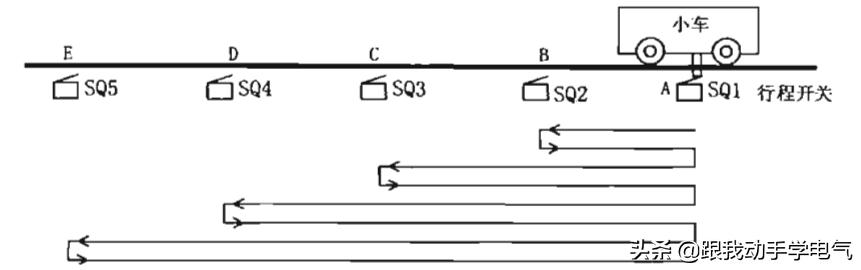

功能要求：一个小车由电机驱动，在ABCDE五点之间自动循环往返运行，示意图如下图所示，小车初始位置在A点，当按下启动按钮，小车依次前进到BCDE点，并分别停留2s返回A点停止。

根据要求我们知道，输入需要6个点，分别是启动按钮，A点开关、B点开关、C点开关、D点开关、E点开关。输出2个点，电机的前进和后退。

也就是说当按下启动按钮小车，先运行到B点。停留2s，后返回A点，停留2s后再前进到C点，如此循环，当从E点返回到A点后，小车停止。

下面我们开始编程：

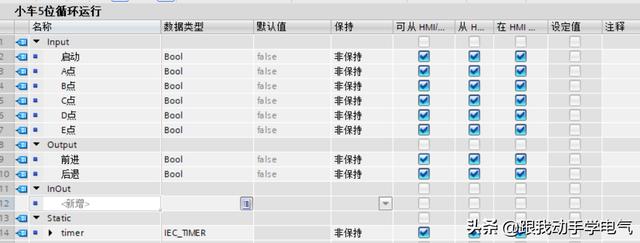

新建FB，并设置接口变量如下图所示：

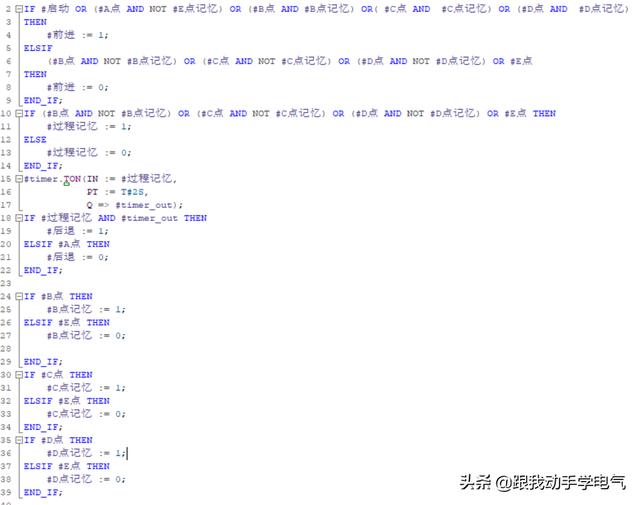

FB程序如下：

代码如下：

IF #启动 OR (#A点 AND NOT #E点记忆) OR (#B点 AND #B点记忆) OR( #C点 AND #C点记忆) OR (#D点 AND #D点记忆)

THEN

#前进 := 1;

ELSIF<
