【实验名称】

跨交换机实现VLAN

【实验目的】

理解跨交换机之间的VLAN的特点

【实验功能】

使在同一VLAN里的计算机系统能跨交换机进行相互通信，而在不同VLAN里的计算机系统不能进行相互通信。

【实验设备】

交换机（2台）、PC（3台）、直连线（4条）

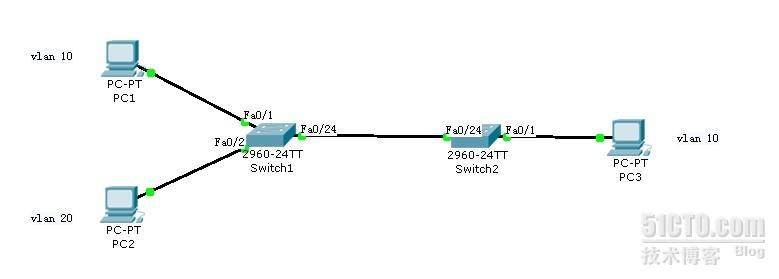

【实验拓扑】



（PS：拓扑图是从Packet Tracer5.3（cisco官方模拟器）配置，该软件图形化界面，推荐新手使用。以后就不提示啦。^_^）

【实验步骤】

SW1 配置如下

Switch1>enable
Switch1#configure terminal
Switch1(config)#vlan 10
Switch1(config-vlan)#exit
Switch1#configure terminal
Switch1(config)#vlan 20
Switch1(config-vlan)#exit
Switch1(config)#interface fastEthernet 0/1
Switch1(config-if)#switchport access vlan 10
Switch1(config-if)#exit
Switch1(config)#interface fastEthernet 0/2
Switch1(config-if)#switchport access vlan 20
Switch1(config-if)#exit
Switch1(config)#interface fastEthernet 0/24
Switch1(config-if)#switchport mode trunk （这个实验当中 这个最为重要  两台交换机之间通过TRUNK口传输信息）

SW2

Switch2>enable
Switch2#configure terminal
Switch2(config)#vlan 10
Switch2(config-vlan)#exit
Switch2(config)#interface fastEthernet 0/1
Switch2(config-if)#switchport access vlan 10
Switch2(config-if)#exit
Switch2(config)#interface fastEthernet 0/24
Switch2(config-if)#switchport mode trunk （两台交换机都配置了TRUNK口，交换机之间传输信息都是从TRUNK口）
配置完成之后把PC1 、2、3都放一个网段里，发现只有PC1和PC3能相互PING通

SW1

Switch1#show running-config  （我只复制了相关配置，其他的省略了）
interface FastEthernet0/1
 switchport access vlan 10
!
interface FastEthernet0/2
 switchport access vlan 20
!
interface FastEthernet0/24
 switchport mode trunk

SW2

Switch2#show running-config
interface FastEthernet0/1
 switchport access vlan 10
!
interface FastEthernet0/24
 switchport mode trunk

原创：胡斌

 我会从简单到难的发表一些我学过的知识，希望能给一些想入门的朋友帮助，也希望找一些志同道合的朋友、老师 给我些指教。 QQ 276200261！
