实验介绍：HP MSM760无线控制器的部署

本实验全是真实环境的部署，也是本人第一次调试此设备，从网上搜索仅存在一份文档，而且也没有详细的配置方法，关于HP网络设备的调试文档少之又少，上传这份文档也是为了更多的人了解hp网络，废话不多说，下面进入正题

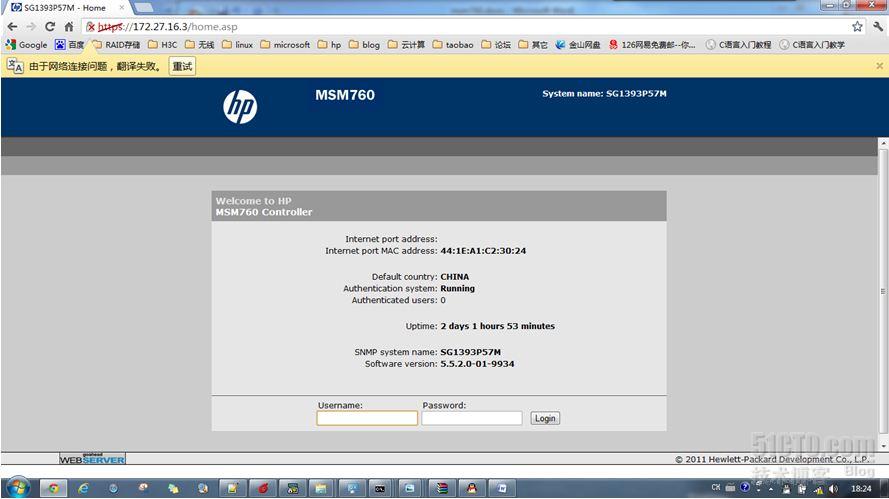

1.这个页面是MSM760的登录界面，默认地址为：192.168.1.1/24;这里的ip地址是我已经修改过了的：

1

2.登录进去默认：默认用户名密码均为admin

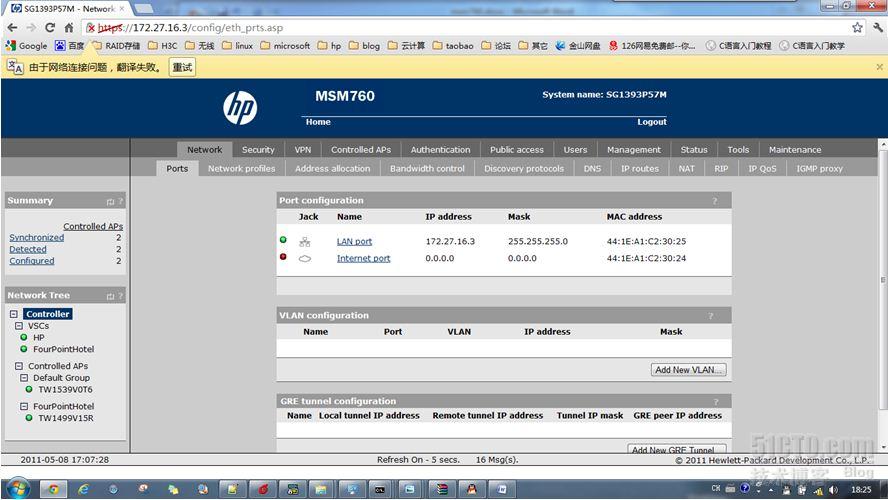

3.点击LAN port修改ip地址：

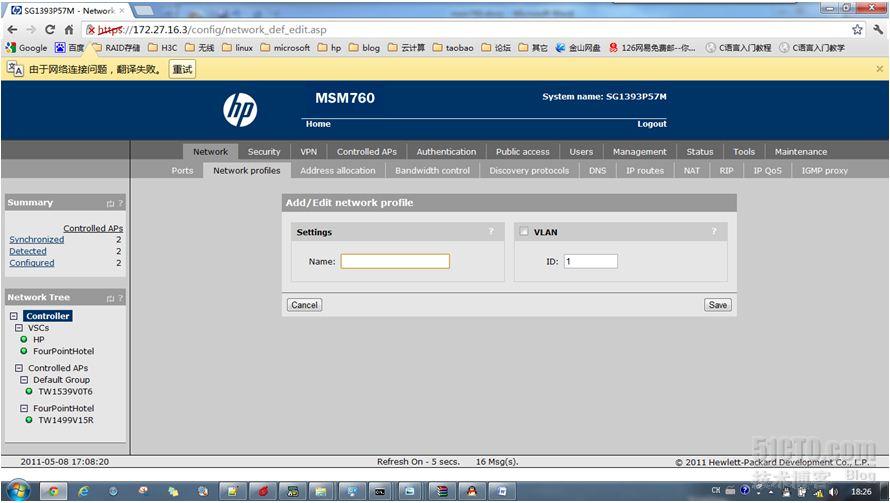

4.然后重启，从新登录到web界面,添加vlan信息：

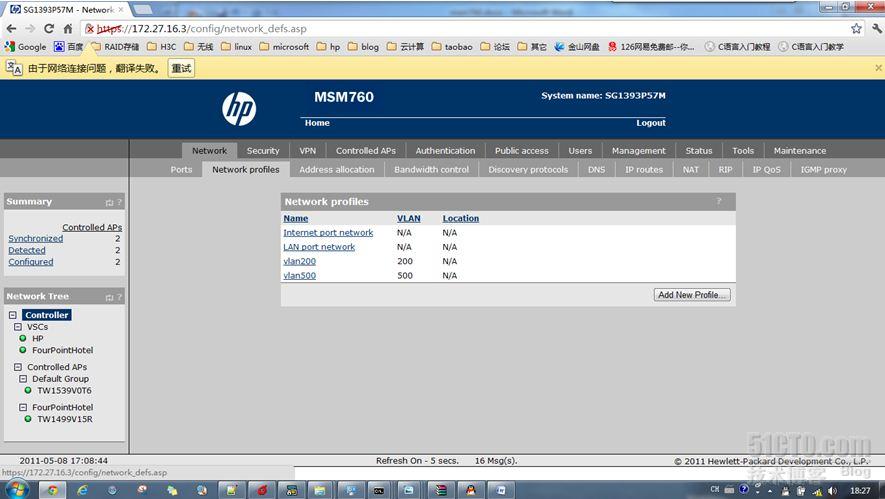

在这里添加了两个vlan，分别为vlan200和vlan500：

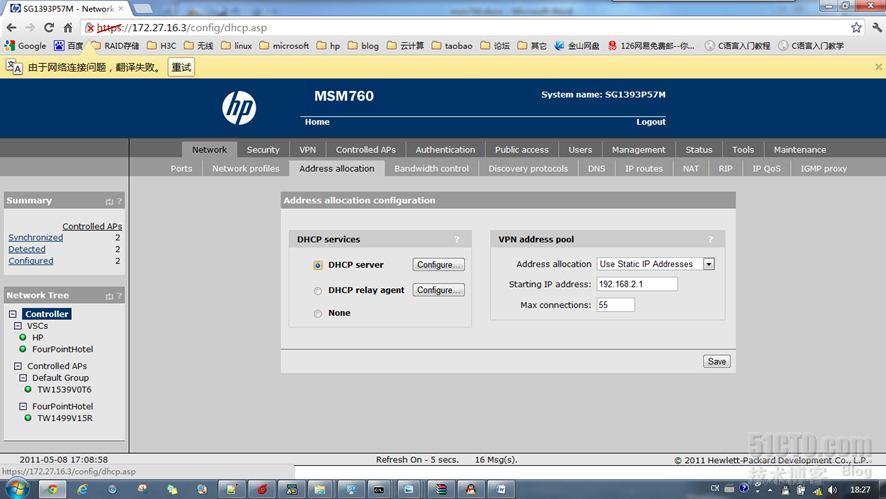

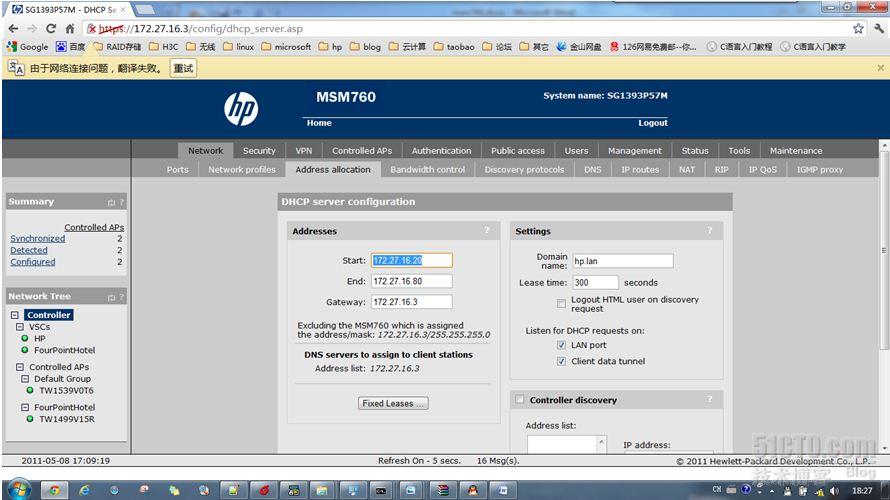

5.配置dhcp服务器：点击configure，里面填写的ip段是分配给ap的地址，网关指向控制器。

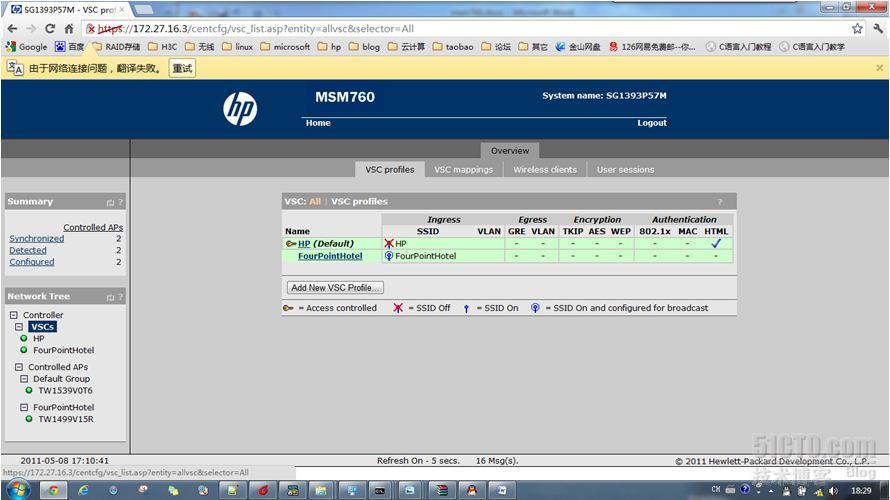

6.配置VSCs：将默认的HP禁用广播ssid，然后创建新的模板





7.Controlled APs：接下来就应该连接ap了，将ap连接口接在做了tag的vlan口上

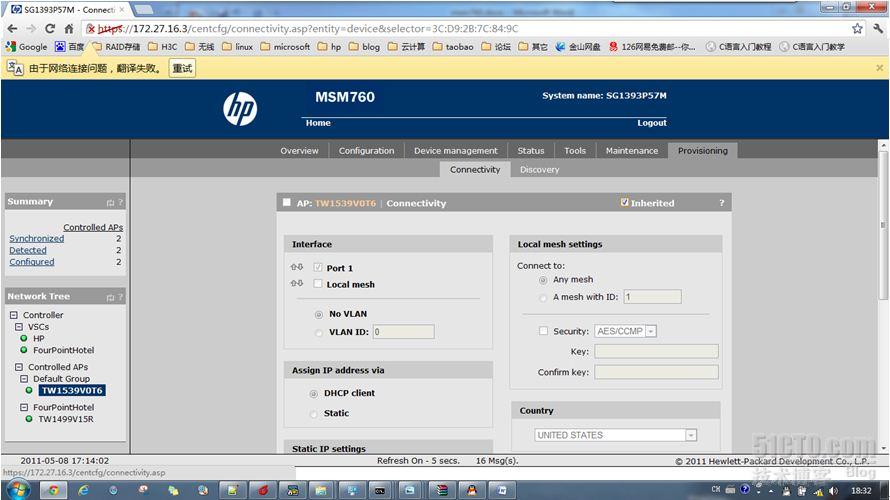

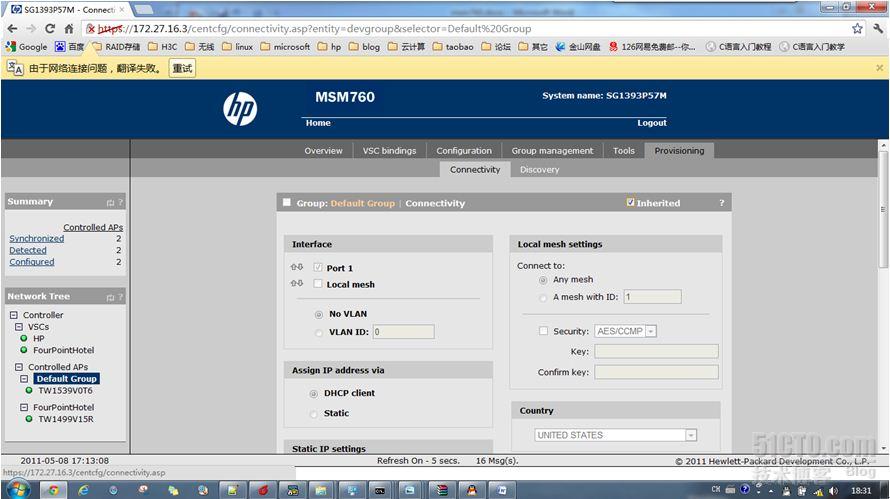

8.在这里要选择ap的自动识别到控制器，如下图：

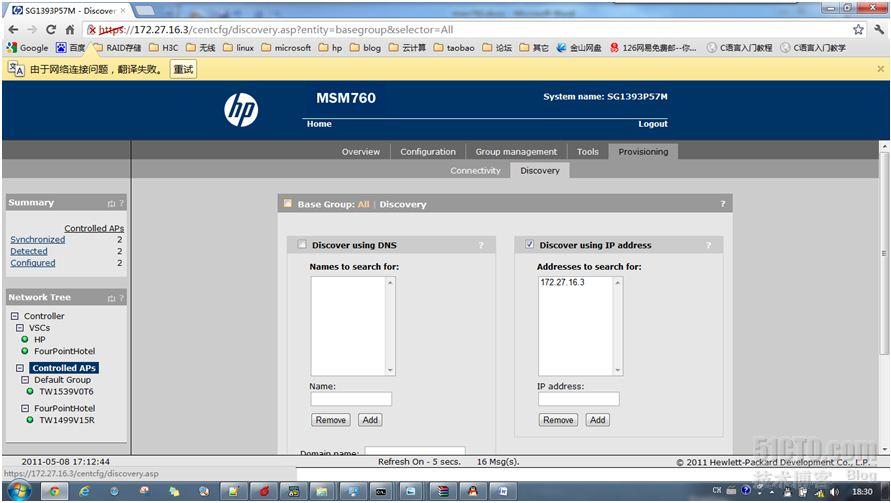

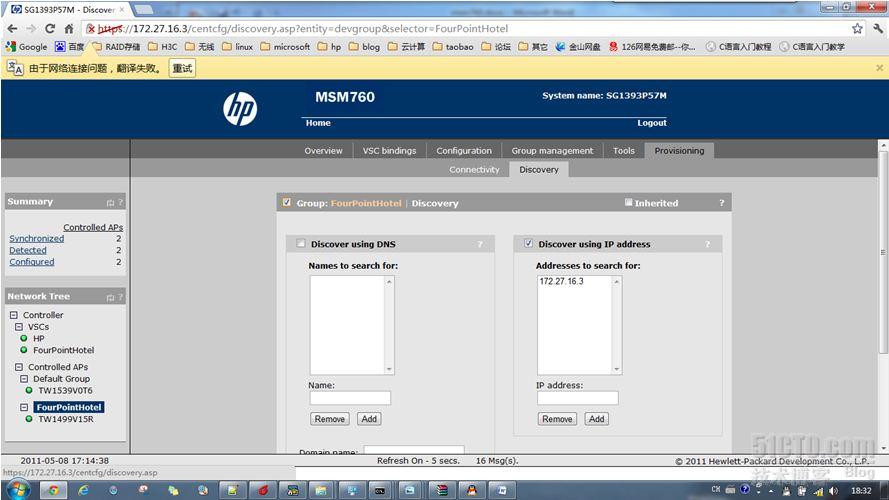

9.将下面的自动发现ip地址勾选，然后输入控制器的ip地址：

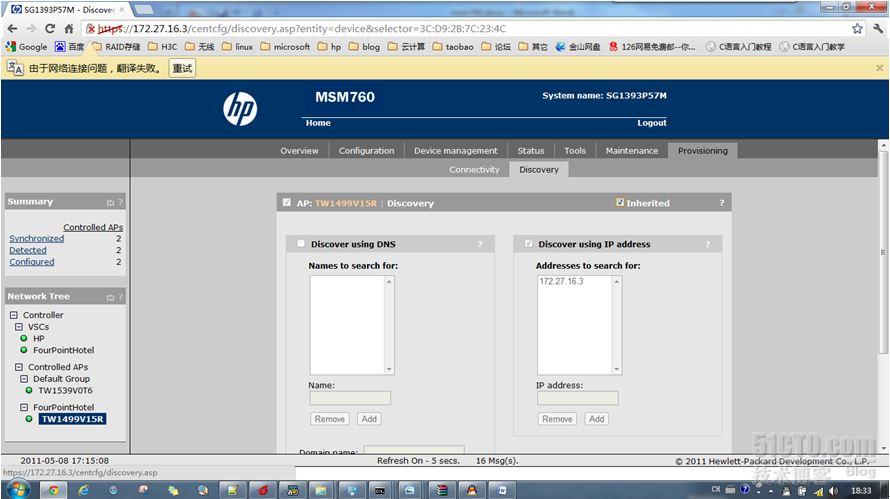

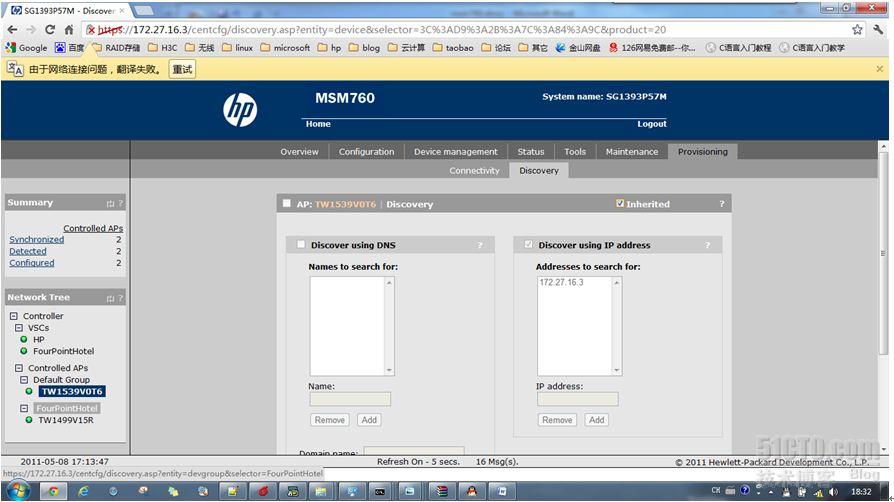

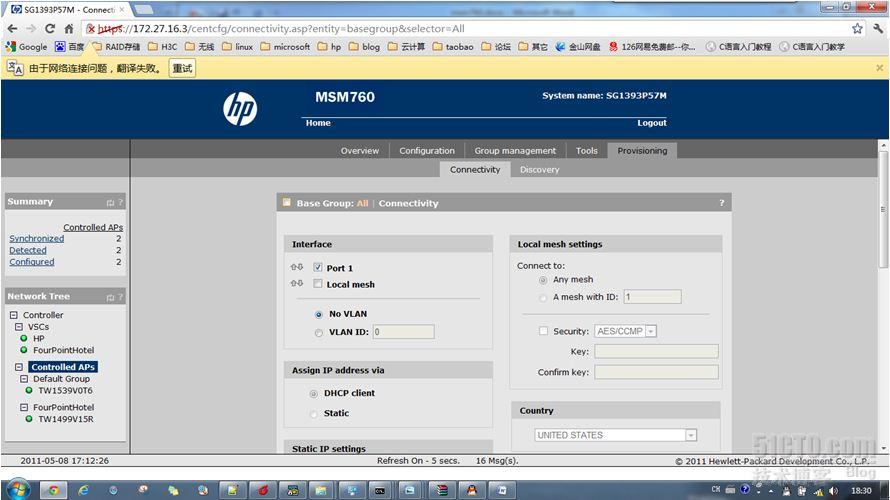

10.这是ap自动识别后的显示图，默认继承上级权限

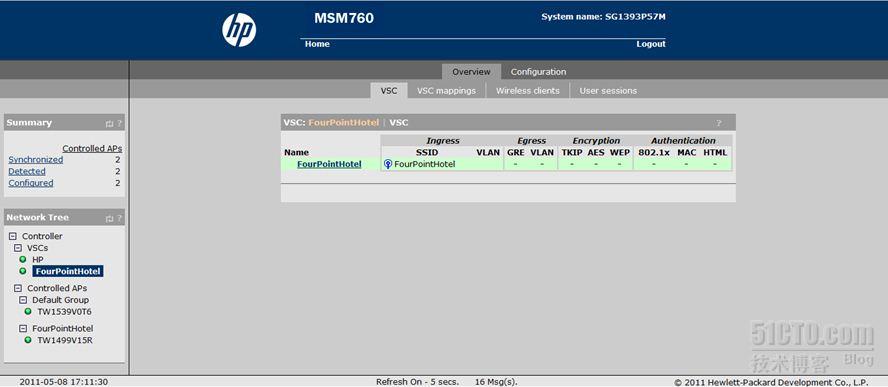

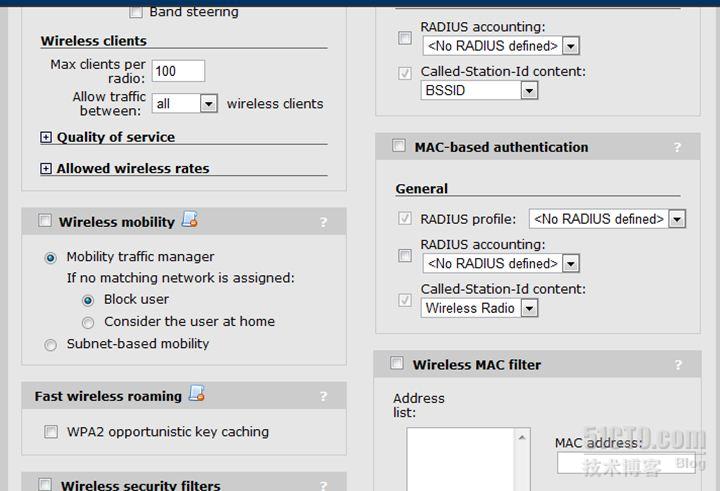

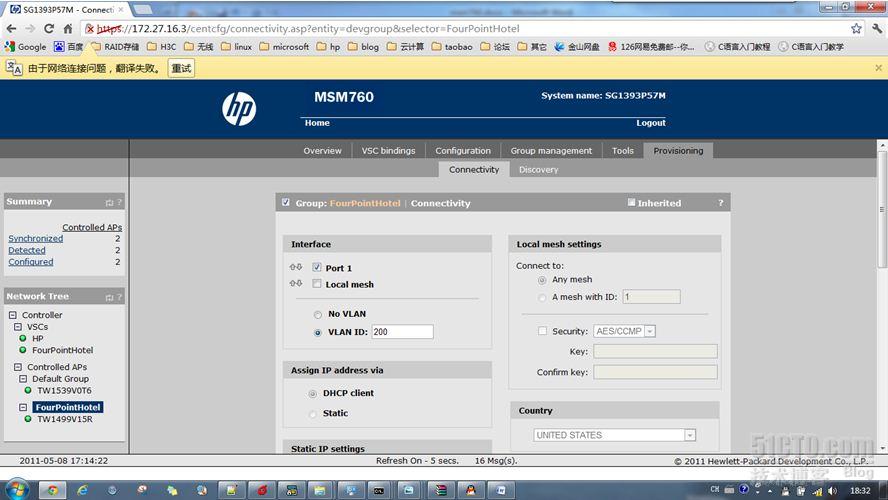

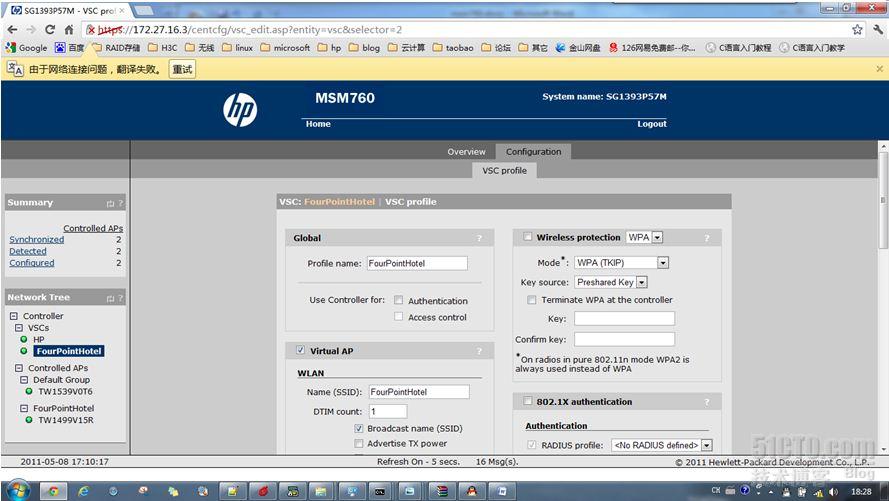

11.现在新建了一个vscs，然后将vlanID改成无线使用的段，在这里是vlan200，让后面的继承上级权限：

12.将ap插在vlan200的tag口上，ap会自动识别到控制器

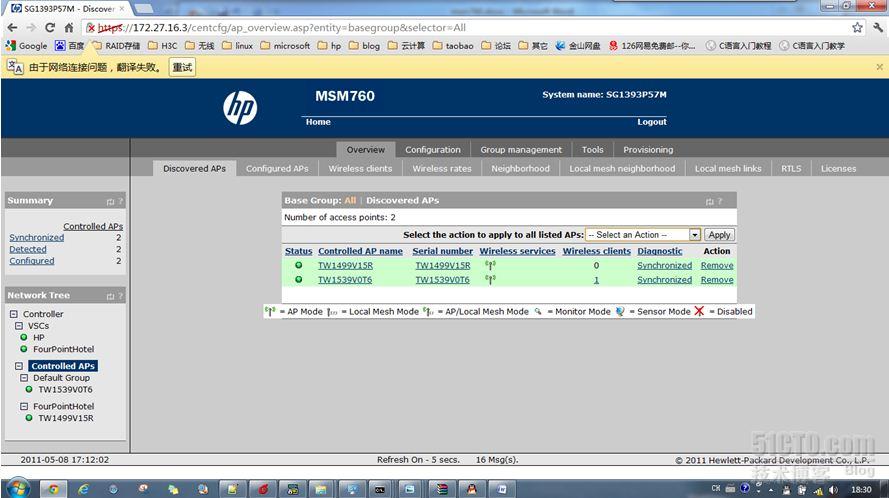

13.全部配置好后，可以等待AP上线，首先会显示黑色的灯，然后变成×××，最后变成绿色（黑色表示发现ap，×××表示配置不同步，绿色表示已同步）：

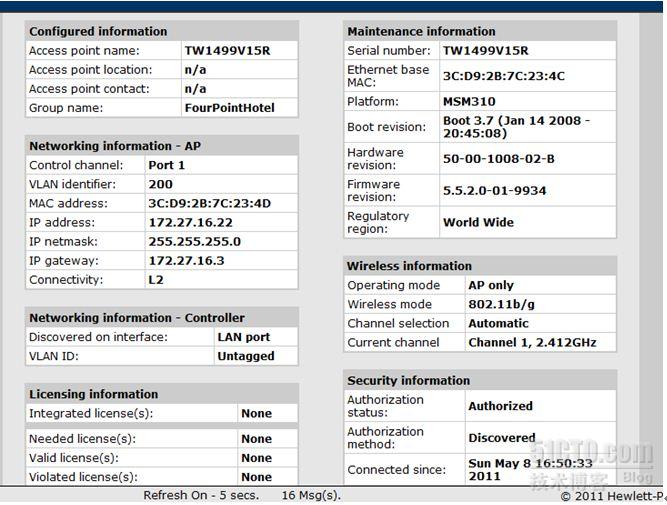

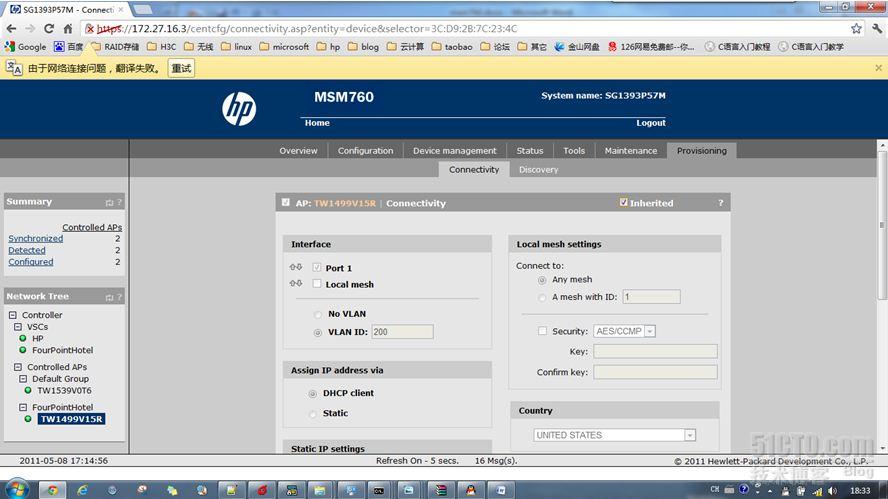

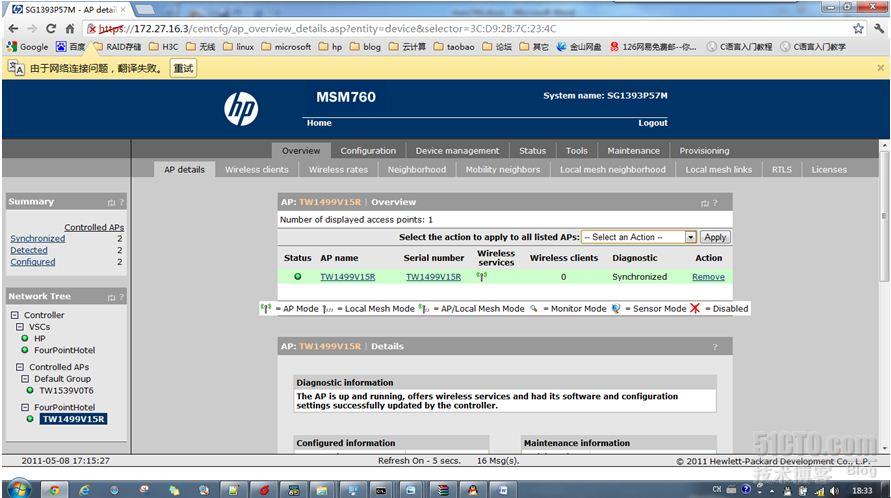

14.在这里可以看到这个ap属于vlan200，获得到的ip地址是控制器分配给它的

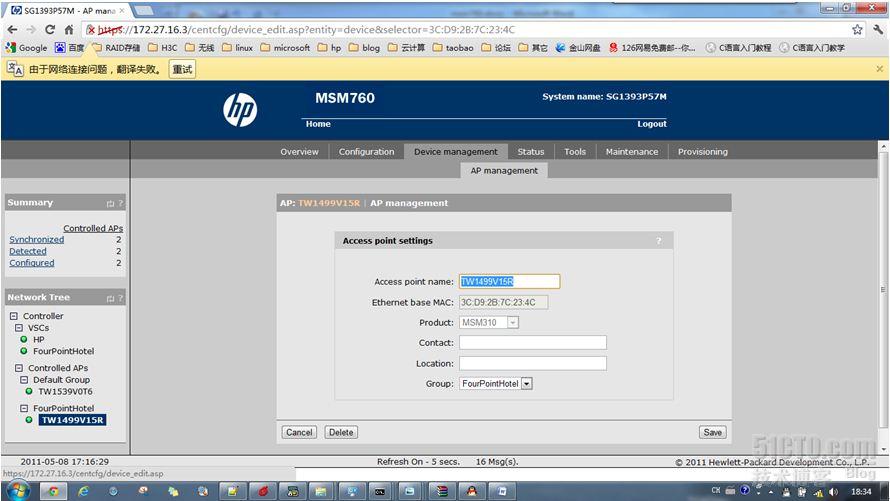

15.这里可以设置切换分组，将ap放到不同的分组中

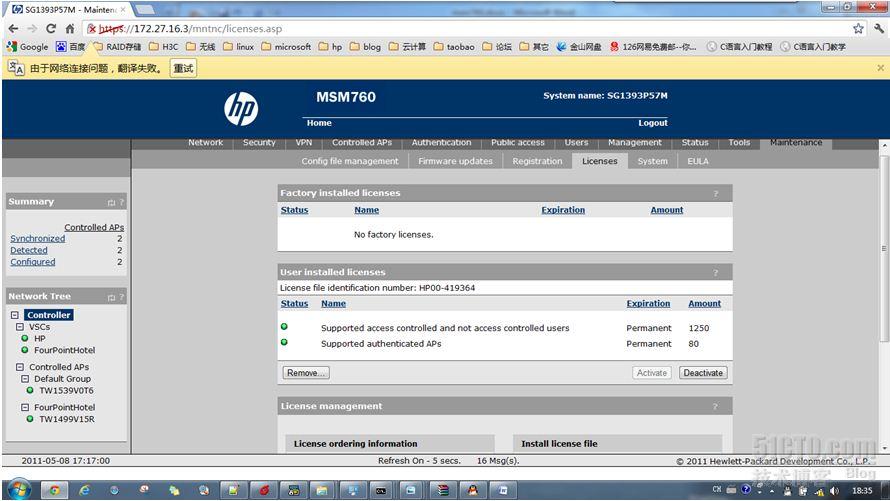

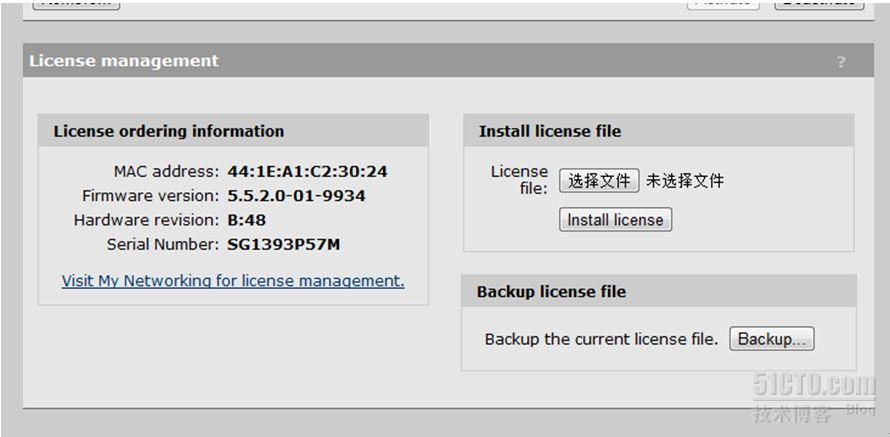

16.添加license授权：（默认msm760只能受控40台ap，如果超过40，那么将需要购买序列号来扩充受控ap数量，登录惠普网站，注册用户，将license的序列号输入到里面，然后会获得到一个txt的文档文件，然后登录到控制器中，到如下图界面，点击“选择文件”找到从官网下载到的文本文档，点击“install license”即可，在这里是添加了40个授权，也就是可以管控80台AP数量

到此为止，安装MSM760无线控制器配置完毕，等待ap全部上线后，可以统一给它们做配置，在这里配置好的ap，当你的客户端接入到ap后不会上网，因为客户端获取不到ip地址，这里需要前端的dhcp服务器或者其它的网关等给下面客户端分配ip地址才可以正常上网。
