Ipsec over gre 实验报告

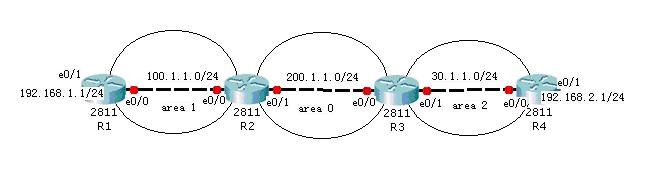

实验拓扑：




拓扑分析：
由4台路由组成，R1和R4的e0/1口分别模拟两端局域网的pc1和pc2
R2和R3模拟Internet

实验目的：
两端局域网可以相互通信，并且可以运行动态路由协议;
两端局域网流量加密;
两端局域网可以访问Internet

实验分析：
两端流量加密使用IpSec
局域网可以运行动态路由协议，则须在局域网路由器上运行GRE
局域网可以访问Internet，则局域网路由器上须运行NAT

注：
运行动态路由协议的前提是组播更新，而IpSec使用的是单播地址，所以只运行了IpSec的路由上不能运行动态路由协议，因此可以使用GRE的Tunnel来运行动态路由协议，因为GRE使用的是组播地址，并支持多种协议。采用分流的方法将公网流量和私网流量分离，公网从公网接口进入Internet，私网流量通过Tunnel相互通信，这样加密的只是私网的流量，则定义的map应该应用在Tunnel口。
==================================================================
R1

crypto isakmp policy 1
 encr 3des
 authentication pre-share
 group 2
crypto isakmp key 6 cisco address 30.1.1.2
!
crypto ipsec transform-set set ah-sha-hmac esp-3des
!
crypto map mymap 1 ipsec-isakmp
 set peer 30.1.1.2
 set transform-set set
 set pfs group2
 match address 100
!
interface Tunnel1
 ip address 10.1.1.1 255.255.255.0     //Tunnel地址为任意
 tunnel source 100.1.1.1           //源公网地址
 tunnel destination 30.1.1.2      //目的公网地址
 crypto map mymap     // 需将map应用到tunnel口，
!
interface Ethernet0/0
 ip address 100.1.1.1 255.255.255.0
 ip nat outside
 ip virtual-reassembly
 half-duplex
!
interface Ethernet0/1
 ip address 192.168.1.1 255.255.255.0
 ip nat inside
 ip virtual-reassembly
 half-duplex
!
router eigrp 1         //在局域网间运行动态路由协议
 network 10.0.0.0    //发布Tunnel的地址网段
 network 192.168.1.0   //发布私网地址网段
 auto-summary
no ip http secure-server
!p http server
ip route 0.0.0.0 0.0.0.0 Ethernet0/0    //局域网默认路由指向公网接口
!
ip nat inside source list 1 interface Ethernet0/0 overload    //overload使局域网内部地址使用接入公网的地址的不同端口访问Internet
!
access-list 1 permit 192.168.1.0 0.0.0.255
access-list 100 permit ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255 //允许私网流量相互访问


================================================================

R4

crypto isakmp policy 1
 encr 3des
 authentication pre-share
 group 2
crypto isakmp key 6 cisco address 100.1.1.1
!
crypto ipsec transform-set set ah-sha-hmac esp-3des
!
crypto map mymap 1 ipsec-isakmp
 set peer 100.1.1.1
 set transform-set set
 set pfs group2
 match address 100
!
interface Tunnel1
 ip address 10.1.1.2 255.255.255.0
 tunnel source 30.1.1.2
 tunnel destination 100.1.1.1
 crypto map mymap
!
interface Ethernet0/0
 ip address 30.1.1.2 255.255.255.0
 ip nat outside
 ip virtual-reassembly
 half-duplex
!
interface Ethernet0/1
 ip address 192.168.2.1 255.255.255.0
 ip nat inside
 ip virtual-reassembly
 half-duplex
!
router eigrp 1
 network 10.0.0.0
 network 192.168.2.0
 auto-summary

ip route 0.0.0.0 0.0.0.0 Ethernet0/0
!
ip nat inside source list 1 interface Ethernet0/0 overload
!
access-list 1 permit 192.168.2.0 0.0.0.255
access-list 100 permit ip 192.168.2.0 0.0.0.255 192.168.1.0 0.0.0.255
