本文详细介绍了STC单片机IO口的基本特性，包括准双向口、推挽输入输出、仅为输入（高阻）和开漏输出模式，并通过示例代码展示了如何使用这些模式。

1. 基本特性

　　STC 单片机IO口可由软件配置成四种工作模式：

　　1）准双向口：标准51单片机模式，可用作输入和输出

　　2) 推挽输入输出：需要更大的驱动电流，当高电平时，拉电流20mA、当低电平时，灌电流20mA

PS：拉电流是数字电路输出高电平给负载提供的输出电流，灌电流时输出低电平是外部给数字电路的输入电流

　　3) 仅为输入（高阻）：

　　4) 开漏输出：作为逻辑输出时，该配置必须有外部上拉电阻外接到Vcc

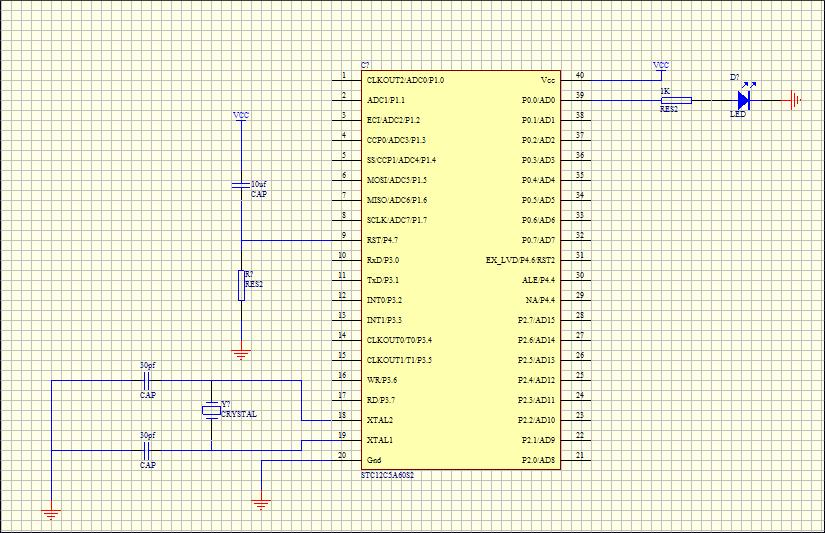

2. 典型例子

　　1）程序

#include<reg51.h>
#define uint unsigned int
void delay(uint z)
{
    uint x,y;
    for(x=z;x>0;x--)
    for(y=100;y>0;y--);
    return;
}
void main(void)
{
    while(1){
        P0=0xfe;
        delay(500);
        P0=0xff;
        delay(500);
    }
    return;
}
