教学转用计算机,一种新型计算机教学用旋转式显示屏的制作方法

本实用新型涉及计算机技术领域，尤其涉及一种新型计算机教学用旋转式显示屏。

背景技术：

随着社会的发展与进步，人们的生活水平在逐步的提高，使用的高科技产品也越来越多，例如在教学中使用的计算机，对于现有的教学使用的计算机显示屏是固定不可旋转，显示屏的方向固定不变，当在教学的时候不能使显示屏转动，不便于学生的学习。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种新型计算机教学用旋转式显示屏。

为了实现上述目的，本实用新型采用了如下技术方案：

一种新型计算机教学用旋转式显示屏，包括底座，所述底座上设有罩体，所述罩体的侧壁设有左右连通的通孔，且通孔内设有转动杆，所述转动杆位于罩体外的一端上连接有第一手柄，所述转动杆位于罩体内的一端上设有涡轮，所述罩体内的底座上端转动连接有蜗杆，且蜗杆与涡轮啮合，所述蜗杆上固定套接有第一齿轮，所述罩体的上端设有开口，且开口内贯穿设有支撑杆，所述支撑杆的下端与底座的上端转动连接，所述支撑杆上固定套接有第二齿轮，且第二齿轮与第一齿轮啮合，所述支撑杆上滑动套接有环形件，且环形件位于罩体的上方，所述支撑杆的上端连接有连接板，所述连接板上设有上下连通的螺纹孔，且螺纹孔内螺纹连接有螺纹杆，所述螺纹杆的下端与环形件的上端连接，所述螺纹杆的上端连接有第二手柄，所述连接板下端设有第一滑槽，且第一滑槽设置于远离螺纹杆一端连接板的下端，所述第一滑槽内设有第一凸形滑块，所述第一凸形滑块的侧壁与第一连接杆的上端转动连接，所述第一连接杆的下端与环形件的上端转动连接，所述第一凸形滑块的下端连接有水平设置的第二连接杆，所述连接板的侧壁上转动连接有显示屏，且显示屏靠近第一滑槽的一端设置，所述显示屏靠近连接板的一端侧壁上竖直设有第二滑槽，所述第二滑槽内设有第二凸形滑块，且第二凸形滑块的侧壁与第二连接杆远离第一凸形滑块的一端连接。

优选地，所述环形件上端设有凹槽，所述螺纹杆的下端设有凸块，且凸块位于凹槽内。

优选地，所述显示屏通过轴承与连接板转动连接。

优选地，所述显示屏与外部电源连接。

优选地，所述底座前后两端侧壁上均转动连接有两根竖杆，两根所述竖杆相对的侧壁上均连接有弧形杆，所述底座前后两端的侧壁上均转动连接有两个连动杆，且连动杆的侧壁与弧形杆远离竖杆的一端连接，所述连动杆远离底座的一端连接有滚轮。

本实用新型中，通过摇动第一手柄带动第一齿轮转动，由于第一齿轮与第二齿轮啮合，则使得第二齿轮转动，继而带动显示屏转动，通过摇动第一手柄能够带动显示屏转动，可根据需要摇动第一手柄调整显示屏的方向，摇动第二手柄带动第二连接杆移动，使得显示屏在上下方向上转动，可根据需要摇动第二手柄调整显示屏与连接板的角度，通过滚轮便于移动底座，操作简单，能有效的调整显示屏的方向。

附图说明

图1为本实用新型提出的一种新型计算机教学用旋转式显示屏的结构示意图；

图2为图1的左侧结构示意图；

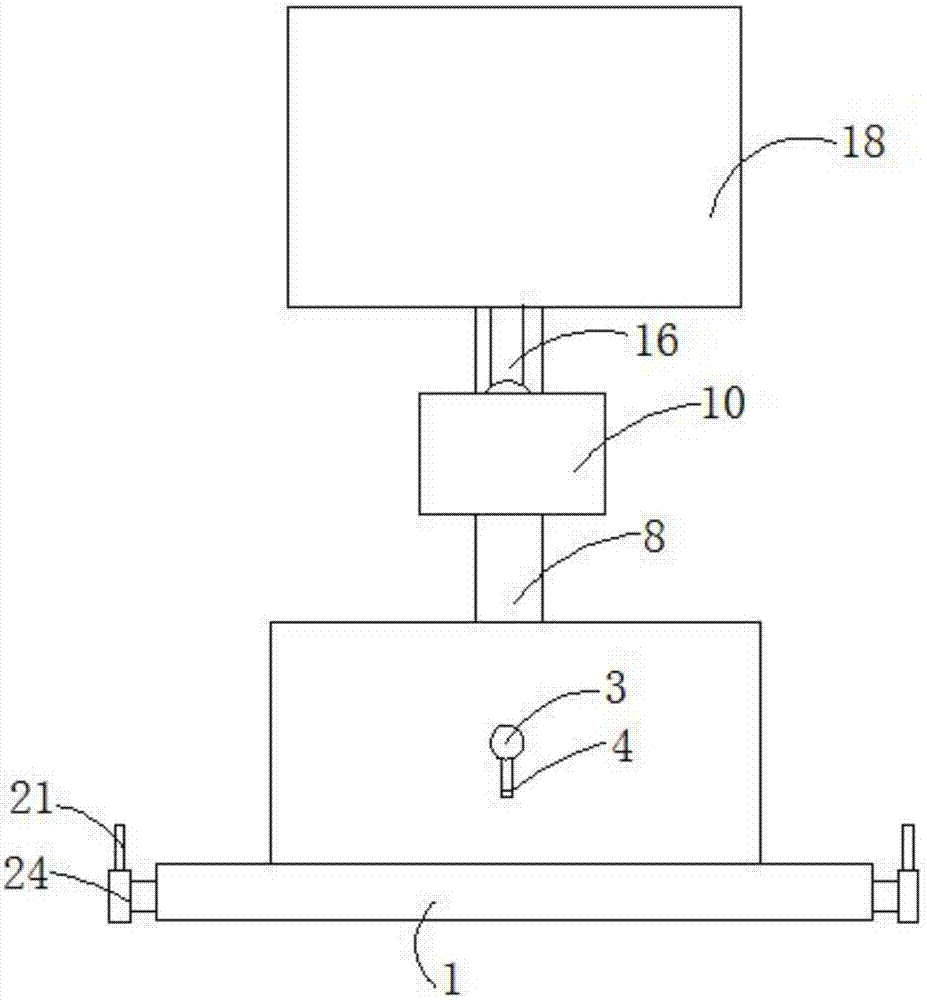

图3为图1的前侧结构示意图。

图中：1底座、2罩体、3转动杆、4第一手柄、5涡轮、6蜗杆、7第一齿轮、8支撑杆、9第二齿轮、10环形件、11连接板、12螺纹杆、13第二手柄、14第一滑槽、15第一凸形块、16第一连接杆、17第二连接杆、18显示屏、19第二滑槽、20第二凸形滑块、21竖杆、22弧形杆、23连动杆、24滚轮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种新型计算机教学用旋转式显示屏，包括底座1，底座1上设有罩体2，罩体2的侧壁设有左右连通的通孔，且通孔内设有转动杆3，转动杆3位于罩体2外的一端上连接有第一手柄4，转动杆3位于罩体2内的一端上设有涡轮5，罩体2内的底座1上端转动连接有蜗杆6，且蜗杆6与涡轮5啮合，蜗杆6上固定套接有第一齿轮7，罩体2的上端设有开口，且开口内贯穿设有支撑杆8，支撑杆8的下端与底座1的上端转动连接，支撑杆8上固定套接有第二齿轮9，且第二齿轮9与第一齿轮7啮合，支撑杆8上滑动套接有环形件10，且环形件10位于罩体2的上方，支撑杆8的上端连接有连接板11，连接板11上设有上下连通的螺纹孔，且螺纹孔内螺纹连接有螺纹杆12，螺纹杆12的下端与环形件10的上端连接，环形件10上端设有凹槽，螺纹杆13的下端设有凸块，且凸块位于凹槽内，螺纹杆12与环形架10转动连接，螺纹杆12的上端连接有第二手柄13，连接板11下端设有第一滑槽14，且第一滑槽14设置于远离螺纹杆12一端连接板11的下端，第一滑槽14内设有第一凸形滑块15，第一凸形滑块16的侧壁与第一连接杆16的上端转动连接，第一连接杆16的下端与环形件10的上端转动连接，第一凸形滑块15的下端连接有水平设置的第二连接杆17，连接板11的侧壁上转动连接有显示屏18，显示屏18通过轴承与连接板11转动连接，显示屏18只能上下方向转动，显示屏18与外部电源连接，且显示屏18靠近第一滑槽14的一端设置，显示屏18靠近连接板11的一端侧壁上竖直设有第二滑槽19，第二滑槽19内设有第二凸形滑块20，且第二凸形滑块20的侧壁与第二连接杆17远离第一凸形滑块15的一端连接，底座1前后两端侧壁上均转动连接有两根竖杆21，两根竖杆21相对的侧壁上均连接有弧形杆22，底座前后两端的侧壁上均转动连接有两个连动杆23，且连动杆23的侧壁与弧形杆22远离竖杆22的一端连接，连动杆23远离底座1的一端连接有滚轮24，便于移动底座1。

本实用新型中，通过摇动第一手柄4带动第一齿轮7转动，因为第一齿轮7与第二齿轮9啮合，则使得第二齿轮9转动带支撑杆8上方的显示屏18转动，使得显示屏18能沿圆周运动，通过摇动第一手柄4能够带动显示屏18转动，可根据需要摇动第一手柄4调整显示屏18的方向，摇动第二手柄13带动环形件10的上下移动，则通过第一连接杆16带动第二连接杆17移动，使得显示屏18在上下方向上转动，可根据需要摇动第二手柄13调整显示屏18与连接板11的角度，通过滚轮24便于移动底座，操作简单。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
