【漫画系列】HDFS存储原理分析汇总篇

本次分享结合Maneesh Varshney的漫画改编，为大家分析HDFS存储机制与运行原理。

一、角色出演

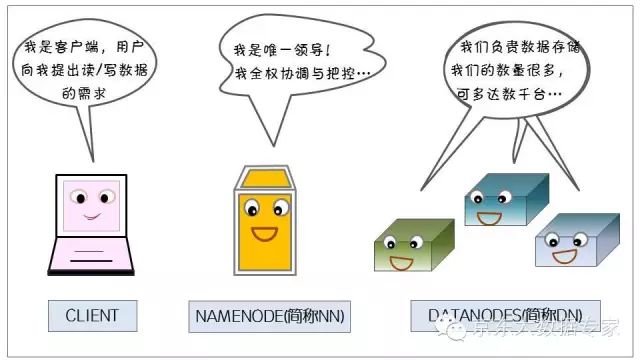

如上图所示，HDFS存储相关角色与功能如下：

Client：客户端，系统使用者，调用HDFS API操作文件；与NN交互获取文件元数据；与DN交互进行数据读写。

Namenode：元数据节点，是系统唯一的管理者。负责元数据的管理；与client交互进行提供元数据查询；分配数据存储节点等。

Datanode：数据存储节点，负责数据块的存储与冗余备份；执行数据块的读写操作等。

二、写入数据

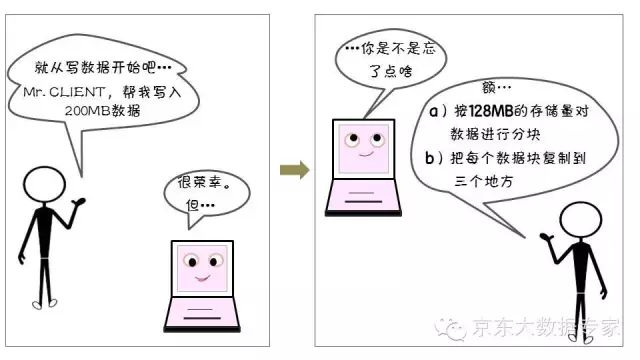

1、发送写数据请求

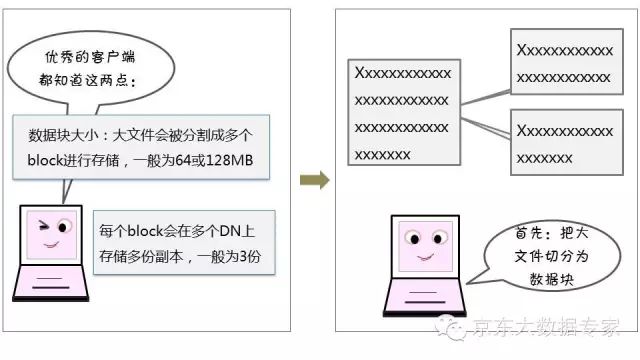

HDFS中的存储单元是block。文件通常被分成64或128M一块的数据块进行存储。与普通文件系统不同的是，在HDFS中，如果一个文件大小小于一个数据块的大小，它是不需要占用整个数据块的存储空间的。

2、文件切分

3、DN分配
